LGBXH…WN | MN

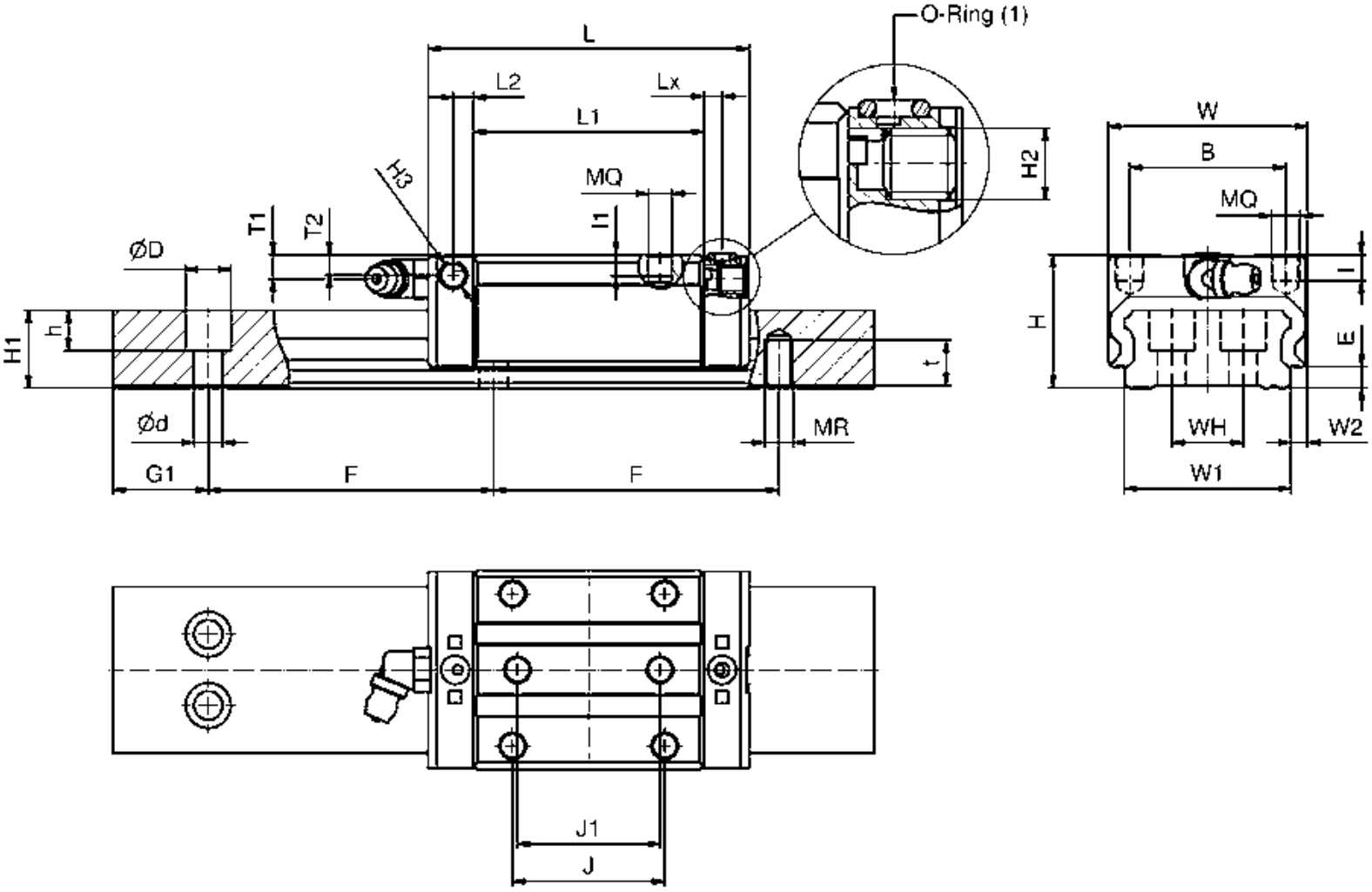

lgbxh wn

Rozměry:

Typ		Rozměry (mm)
		Systém					Vozík													Kolejnice
		H	W	W2	E	L	B	J	J1	MQ	I	L1	H2	T1	N	T2	L2	H3	Lx	W1	H1	F	WH	d	D	h	MR	t
LGBXH 21	WN	21	54	8,5	3,0	58,8	31	19	19	M5	6,0	40,6	M6 x 1,0	5,1	12,0	4,5	4,20	M3 x 0,5	3,0	37	11	50	22	4,5	7,5	5,3	M5	8,0
LGBXH 27	WN	27	62	10,0	3,0	72,6	46	32	32	M6	6,0	51,8	M6 x 1,0	6,0	12,0	6,0	4,25	M3 x 0,5	3,8	42	15	60	24	4,5	7,5	5,3	M5	8,0
LGBXH 35	WN	35	100	15,5	4,0	103,0	76	50	50	M8	8,0	78,0	M6 x 1,0	8,7	12,0	8,0	4,65	M6 x 1,0	5,0	69	19	80	40	7,0	11,0	9,0	M6	12,0

*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)

Únosnosti:

Typ		Silové zatížení (kN)		Momentové zatížení (kNm)
Typ		C	C0	MX	MY	MZ
LGBXH 21	WN	7,49	13,29	0,237	0,072	0,072
LGBXH 27	WN	13,28	22,23	0,464	0,165	0,165
LGBXH 35	WN	29,56	52,04	1,782	0,587	0,587

Nomenklatura značení: LGBXH35WNSSNZ1-N

LGB	X	H	35	W	N	SS	N	Z1	N
1.	2.	3.	4.	5.	6.	7.	8.	9.	10.
Lineární vedení	Bez plastového řetězu	Výška	Velikost	Typ vozíku	Délka vozíku	Těsnění	Přesnost	Předpětí	Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - X ... konvenční typ bez plastového řetězu

3 - Výška systému kolejnice s vozíkem

- H ... standardní

4 - Velikost (šířka kolejnice)

- 21 / 27 / 35

5 - Typ vozíku

- W ... široký, kompaktní

6 - Délka vozíku

- N ... standardní

7 - Konfigurace těsnění

- SS ... standard

- další možné konfigurace v záložce TĚSNĚNÍ

8 - Třída přesnosti

- N ... normální (standard)

- H ... vysoká

- P ... precizní

- S ... super-precizní

- U ... ultra-precizní

9 - Předpětí

- Z0 ... bez předpětí

- Z1 ... lehké předpětí

- Z2 ... střední předpětí

- Z3 ... těžké předpětí

- ZX ... speciální předpětí (na základě požadavku zákazníka)

10 - Speciální provedení

- N ... bez speciálního provedení (standard)

- S ... dle požadavku zákazníka (index určí dodavatel)

Kolejnice LGBW..L

lgbr21l

Rozměry:

Typ	Rozměry (mm)							Hmotnost (kg/m)
Typ	W1	H1	F	WH	d	D	h	Hmotnost (kg/m)
LGBW21L	37	11	50	22	4,5	7,5	5,3	3,00
LGBW27L	42	15	60	24	4,5	7,5	5,3	4,60
LGBW35L	69	19	80	40	7,0	11,0	9,0	9,50

Pro více informací o kolejnici klikněte ZDE

Kolejnice LGBW..C

lgbr21c

Rozměry:

Typ	Rozměry (mm)						Hmotnost (kg/m)
Typ	W1	H1	F	WH	MR	t	Hmotnost (kg/m)
LGBW21C	37	11	50	22	4,5	7,5	3,00
LGBW27C	42	15	60	24	4,5	7,5	4,60
LGBW35C	69	19	80	40	7,0	11,0	9,50

Pro více informací o kolejnici klikněte ZDE

dolni

KULIČKOVÉ VEDENÍ - KATALOG

KATALOGOVÝ LIST LGBXH-WN

MAZACÍ NÁVOD

NÁVOD PRO MONTÁŽ LINEÁRNÍHO VEDENÍ

lgbxh tn

Typ		Rozměry (mm)																											3D modely
		Systém					Vozík													Kolejnice
		H	W	W2	E	L	B	J	J1	MQ	I	L1	H2	T1	N	T2	L2	H3	Lx	W1	H1	F	WH	d	D	h	MR	t
LGBXH21	WN	21	54	8,5	3,0	58,8	31	19	19	M5	6,0	40,6	M6 x 1,0	5,1	12,0	4,5	4,20	M3 x 0,5	3,0	37	11	50	22	4,5	7,5	5,3	M5	8,0
LGBXH27	WN	27	62	10,0	3,0	72,6	46	32	32	M6	6,0	51,8	M6 x 1,0	6,0	12,0	6,0	4,25	M3 x 0,5	3,8	42	15	60	24	4,5	7,5	5,3	M5	8,0
LGBXH35	WN	35	100	15,5	4,0	103,0	76	50	50	M8	8,0	78,0	M6 x 1,0	8,7	12,0	8,0	4,65	M6 x 1,0	5,0	69	19	80	40	7,0	11,0	9,0	M6	12,0

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA

Spustit převodník

lgbxh tn

Typ		Rozměry (mm)																											Silové zatížení (kN)		Momentové zatížení (kNm)			3D modely
		Systém					Vozík														Kolejnice								Silové zatížení (kN)		Momentové zatížení (kNm)
		H	W	W2	E	L	B	J	J1	MQ	ih	I	L1	H2	T1	N	T2	L2	H3	Lx	W1	H1	F	WH	d	D	h	MR	C	C0	MX	MY	MZ
LGBXH 21	WN	21	68	15,5	3,0	61,1	60	29	29	M5	4,4	8,0	40,6	M6 x 1,0	5,1	12,0	4,5	4,20	M3 x 0,5	3,0	37	11	50	22	4,5	7,5	5,3	M5	7,34	13,09	0,233	0,071	0,071	LGBXH21WN
LGBXH 27	WN	27	80	19,0	3,0	73,2	70	40	40	M6	5,4	9,0	51,8	M6 x 1,0	6,0	12,0	6,0	4,25	M3 x 0,5	3,8	42	15	60	24	4,5	7,5	5,3	M5	13,02	21,90	0,457	0,162	0,162	LGBXH27WN
LGBXH 35	WN	35	120	25,5	4,0	103,8	107	60	60	M8	7,0	10,0	78,0	M6 x 1,0	8,7	12,0	8,0	4,65	M6 x 1,0	5,0	69	19	80	40	7,0	11,0	9,0	M6	28,98	51,27	1,756	0,579	0,579	LGBXH35WN
