Typy konfigurace těsnění:

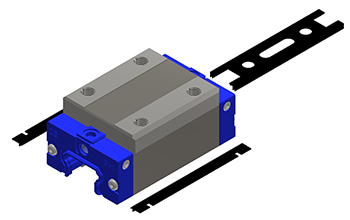

- SS / koncové těsnění + vnitřní těsnění + spodní těsnění

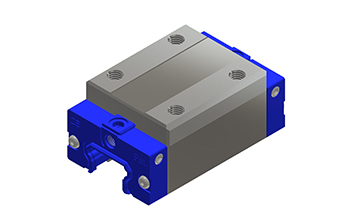

- UU / koncové těsnění
- AA / bez těsnění

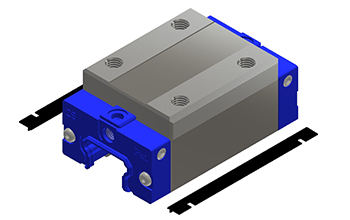

- BB / koncové těsnění + spodní těsnění

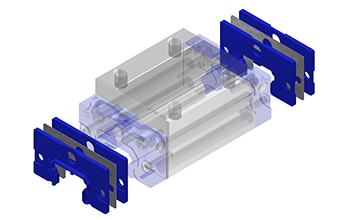

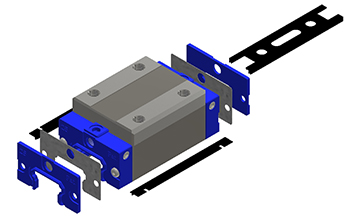

- EE / dvojité koncové těsnění + vnitřní těsnění + spodní těsnění

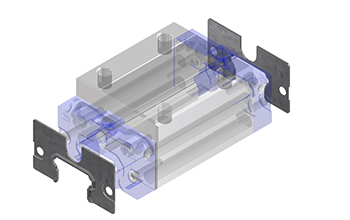

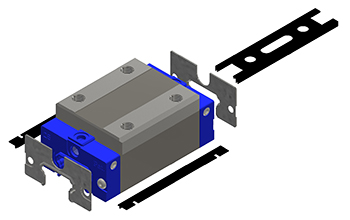

- FF / koncové těsnění + vnitřní těsnění + spodní těsnění + plechový stěrač

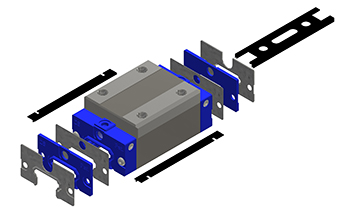

- GG / dvojité koncové těsnění + vnitřní těsnění + spodní těsnění + plechový stěrač

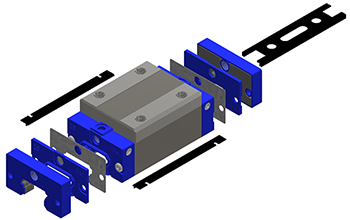

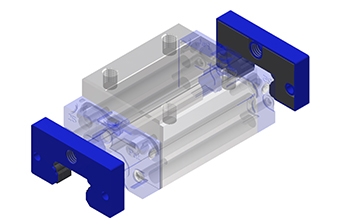

- VV / dvojité koncové těsnění + vnitřní těsnění + spodní těsnění + MLS těsnění

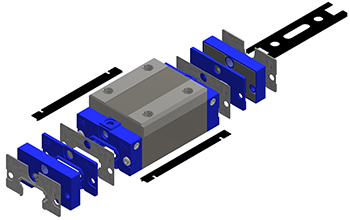

- WW / dvojité koncové těsnění + vnitřní těsnění + spodní těsnění + plechový stěrač + MLS těsnění

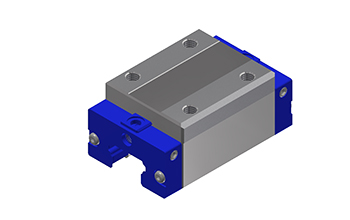

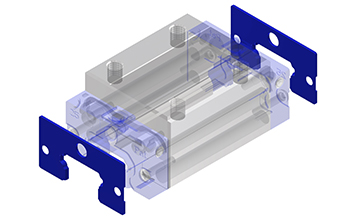

- LL / LFS těsnění
Lineární vedení jsou během provozu vystavena různým typům znečištění. Účelem těsnícího systému je zabránit průniku cizích částic jakéhokoliv druhu dovnitř vozíku a také minimalizovat ztráty maziva.

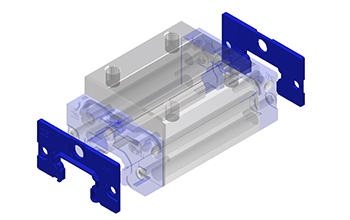

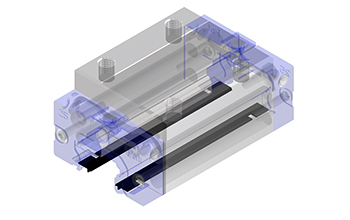

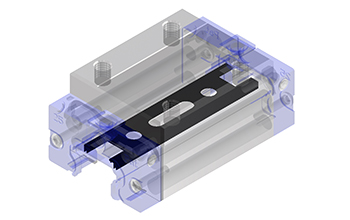

Vozíky lineárního vedení NTN-SNR jsou standardně vybaveny těsněním typ SS, což je kombinace koncového těsnění se dvěma břity, vnitřního a spodního těsnění.

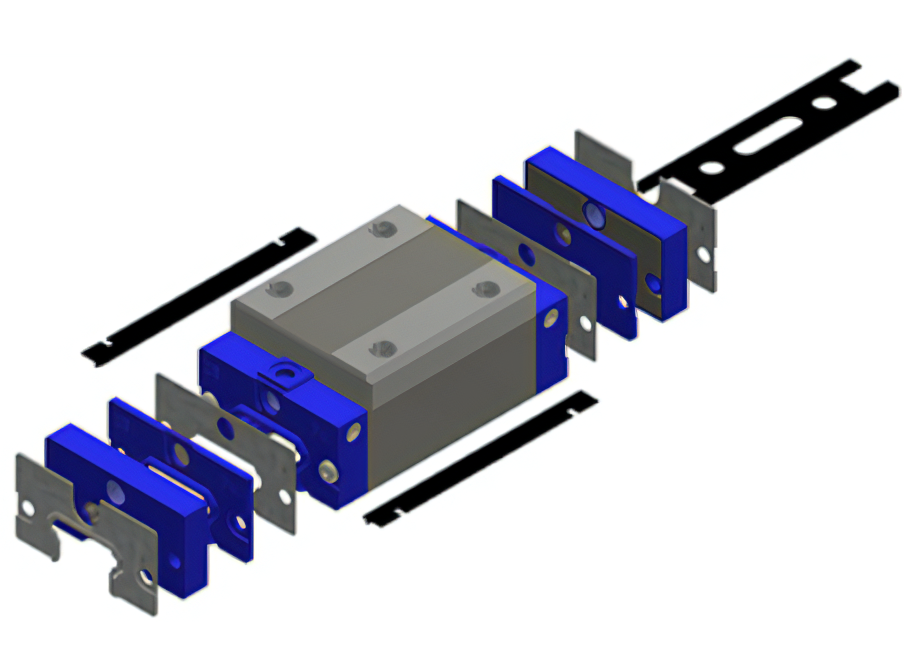

Lineární vedení NTN-SNR lze vhodně doplnit dalšími přídavnými těsněními a tím nalézt optimální variantu pro různé aplikace s různými podmínkami znečištění.
| Značení | Lineární vedení | Popis | |
| LGB - standartní | LGM - miniaturní | ||
| SS | S | - | KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ |
| AA | X | X | BEZ TĚSNĚNÍ |
| UU | X | - | KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH |
| BB | X | S | KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, SPODNÍ TĚSNĚNÍ |
| EE | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ |
| FF | X | - | KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, PLECHOVÝ STĚRAČ NA OBOU STRANÁCH |
| GG | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, PLECHOVÝ STĚRAČ NA OBOU STRANÁCH |
| ES | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA JEDNÉ STRANĚ, VNITŘNÍ A SPODNÍ TĚSNĚNÍ |
| FS | X | - | KONCOVÉ TĚSNĚNÍ NA JEDNÉ STRANĚ, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, PLECHOVÝ STĚRAČ NA JEDNÉ STRANĚ |
| GS | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA JEDNÉ STRANĚ, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, PLECHOVÝ STĚRAČ NA JEDNÉ STRANĚ |
| VV | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, LAMINÁTOVÉ TĚSNĚNÍ NA OBOU STRANÁCH |
| WW | X | - | DVOJITÉ KONCOVÉ TĚSNĚNÍ NA OBOU STRANÁCH, VNITŘNÍ A SPODNÍ TĚSNĚNÍ, PLECHOVÝ STĚRAČ A LAMINÁTOVÉ TĚSNĚNÍ NA OBOU STRANÁCH |
| LL | X | - | NÍZKOKONTAKTNÍ TĚSNĚNÍ NA OBOU STRANÁCH |

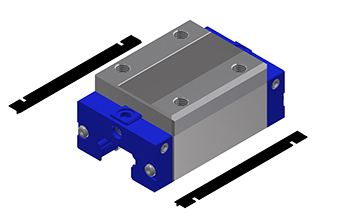

| JJ | X | - | NÍZKOKONTAKTNÍ TĚSNĚNÍ NA OBOU STRANÁCH, SPODNÍ TĚSNĚNÍ |
| XX | X | - | TĚSNĚNÍ DLE POŽADAVKU ZÁKAZNÍKA |
S Standartní těsnění
X Dostupná kombinace těsnění
- Kombinace těsnění pro vedení není možná
