Otočné stanice

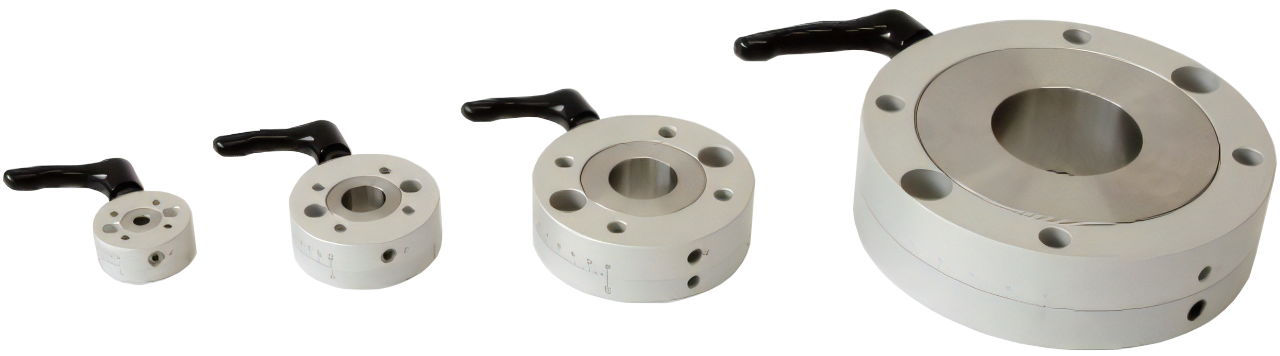

Ručně otočná podložka se svorkou ve čtyřech velikostech

Naše otočné stoly doplňuje kompaktní a lehká alternativa, pokud není nutné jemné nastavení pomocí šnekového převodu.

Jako výrobce otočných stolů máme v nabídce kruhové ostřicí síto ve čtyřech různých velikostech. Vnější průměr nastavovacího kotouče se pohybuje v rozmezí 35 až 150 milimetrů. Náš nejmenší ruční otočný stůl DS04 s výškou pouhých 15 milimetrů nabízí vysoce kvalitní řešení pro přesné ruční polohování kolem rotační osy, zejména ve stísněných prostorách. Tato podložka je určena pro axiální síly do 50 N a radiální síly do 30 Newtonů.

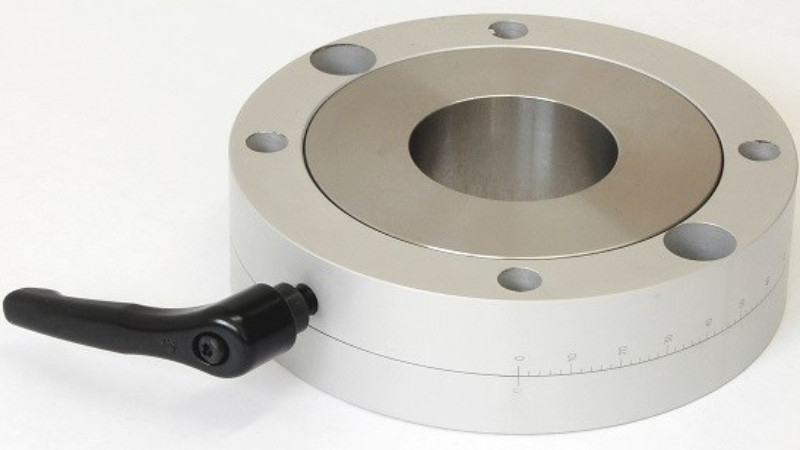

Největší model z programu našeho výrobce otočných stolů, nastavovací kotouč DS25 s vnějším průměrem 150 milimetrů, naopak absorbuje síly až 300 newtonů v axiálním směru a 200 newtonů v radiálním směru. Je vhodný například také jako protikus pro dlouhé součásti ve spojení s naším otočným stolem DT36025.

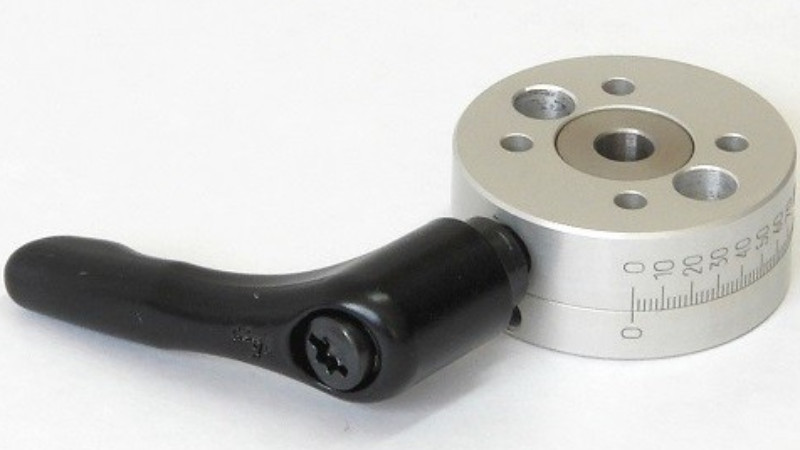

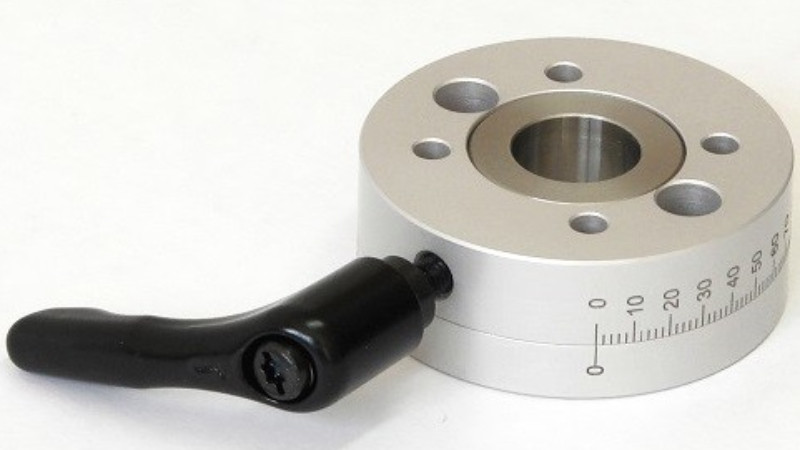

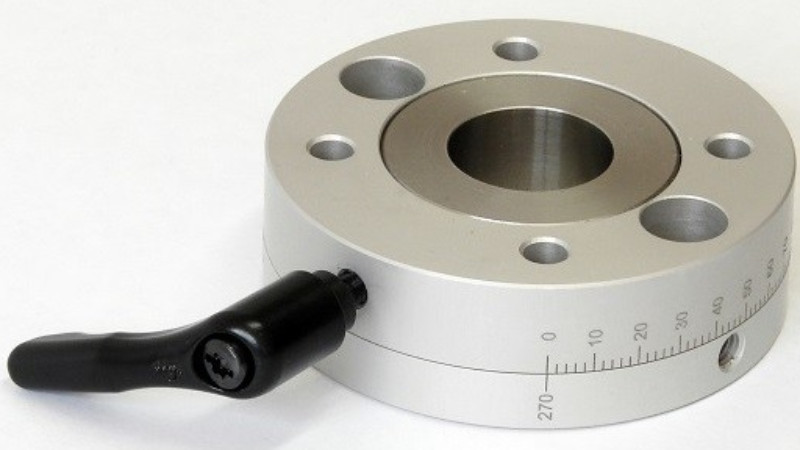

Ruční nastavovač otáčení s upínací pákou a stupnicí pro rychlé a reprodukovatelné nastavení úhlu.

Na rozdíl od našich ručních otočných stolů nemá rychle nastavitelný otočný stůl jemné nastavení pomocí převodovky, ale nastavuje a aretuje se přímo pomocí otočné páky. Pro odečítání nastavené polohy je přímo na vnějším okraji nastavovacího kotouče připevněna stupnice s dělením 2°.

Kromě toho jsou polohovací prvky vybaveny detenty, které lze snadno deaktivovat vyjmutím odpružené kuličky. V závislosti na velikosti jsou rozteče detentů 90° nebo 45°. Pro montáž přídavných dílů nebo připojení k jiným polohovacím prvkům je nastavovací disk vybaven čtyřmi otvory na styčnou plochu, které jsou opatřeny zalisovanými maticemi. V případě potřeby může uživatel matice jednoduše vylisovat a nahradit je šrouby s nástrčnou hlavou podle DIN 912 D2.

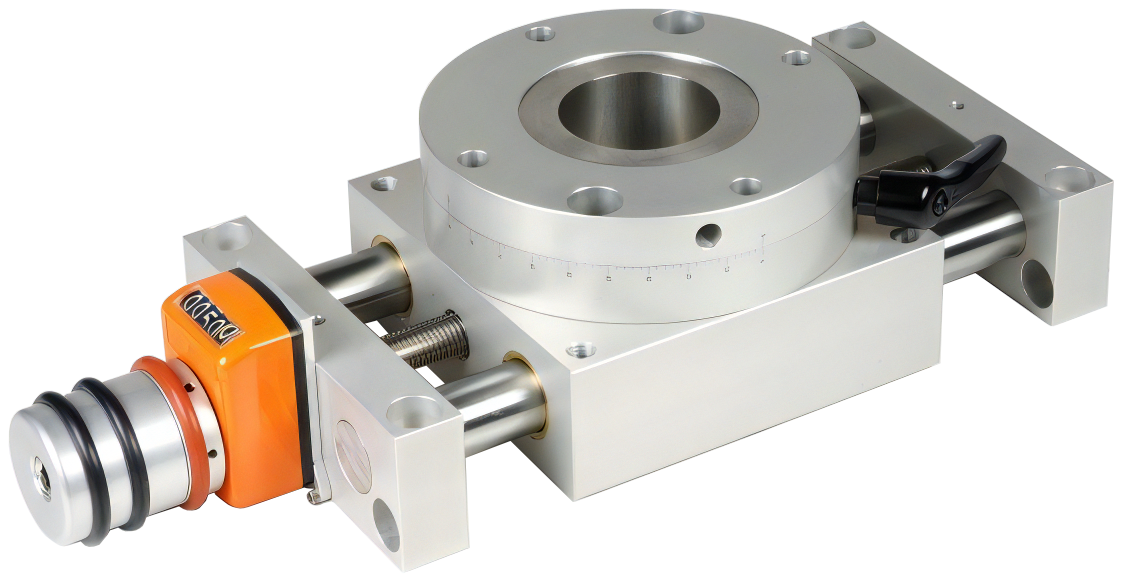

Kombinace polohovacích systémů sestávajících z otočných a výkyvných modulů, lineárních jednotek a spojovacích prvků

Jako výrobce otočných modulů jsme naše nastavovací prvky pro kruhové polohování integrovali do našeho modulárního systému pro řešení polohování. Otočný seřizovací prvek lze proto snadno a flexibilně kombinovat s dalšími polohovacími prvky a s připojovacími moduly. To usnadňuje sestavování výkonných polohovacích systémů a také snižuje nároky na následnou přestavbu.

K dispozici jsou četné komponenty pro lineární a rotační polohování i statické prvky. Kromě nastavovacího disku k nim patří otočné stoly, lineární polohovací stoly, otočné jednotky, montážní desky a spojovací konzoly.
