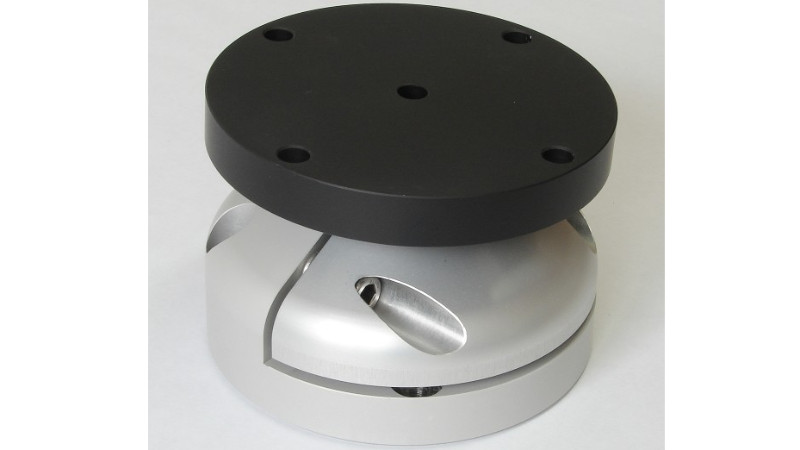

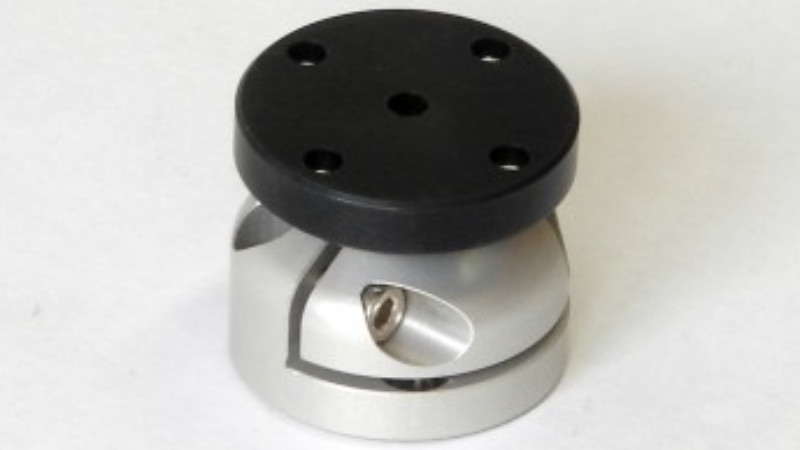

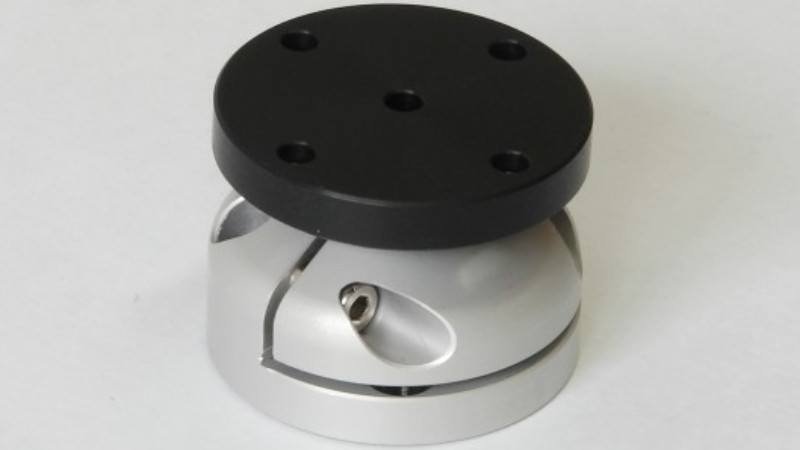

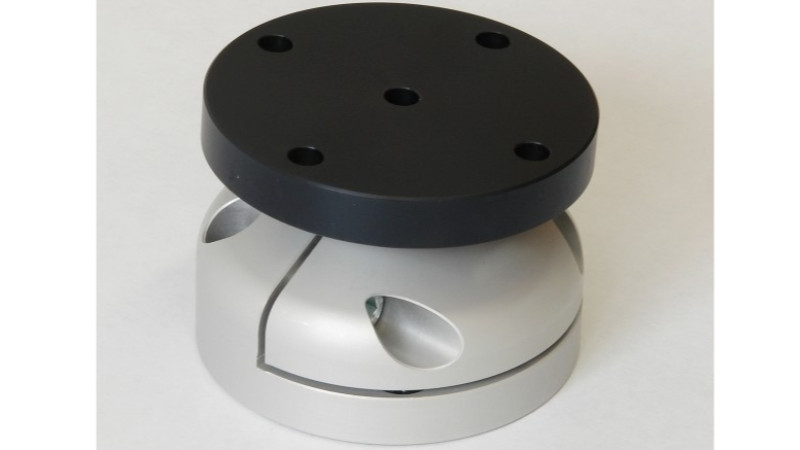

Volné polohování, které není založeno na souřadnicích, je oblastí použití našich tyčových koncovek. kloubová hlava vybavená kulovou hlavou a upínacím šroubem nebo upínací pákou se může otáčet o více než 360° kolem osy, kterou lze naklápět o ±30°.
Díky těmto vlastnostem je náš upínací kulový kloub vhodný pro úlohy, jako je polohování kamer, displejů, laserových projektorů, senzorů, světelných bodů a mnoho dalších.

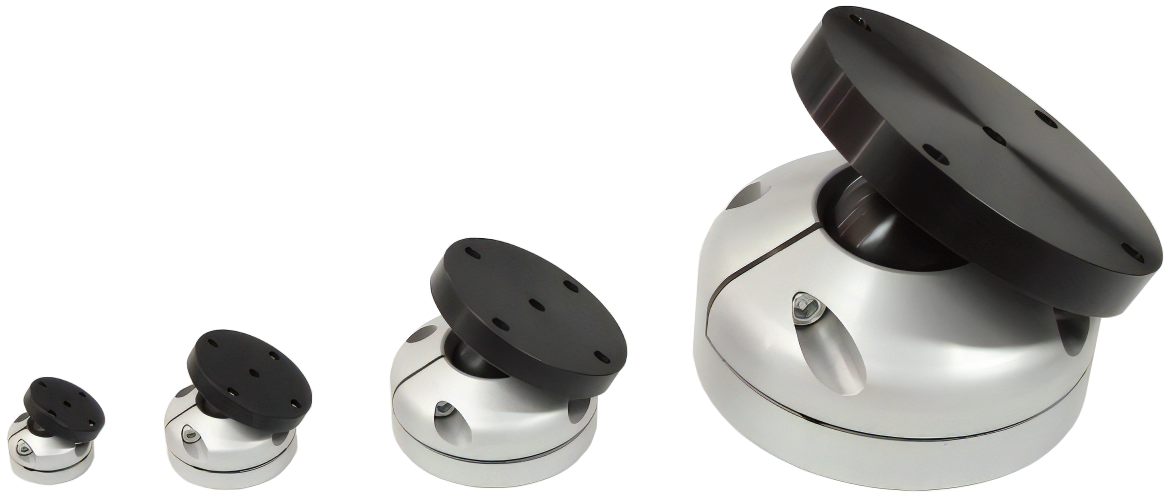

Naše kulové upínače lze také použít k variabilnímu podepření obrobků volného tvaru pro upnutí nebo upevnění. tyčové hlavice dodáváme ze skladu ve čtyřech různých velikostech, počínaje tyčovou hlavicí GK04 o průměru 29 milimetrů až po GK25 o průměru 150 milimetrů.
Náš uzamykatelný kulový kloub lze spolehlivě připojit k přístrojům, snímačům, jiným polohovacím prvkům a dalším komponentám prostřednictvím čtyř otvorů, z nichž každý je vybaven vylisovanými maticemi na základně a na desce, která je kloubově nastavitelná pomocí otočného kloubu.
Z toho vyplývají četné možnosti použití. Součásti namontované na kulovém ložisku lze po uvolnění upínacího šroubu volně otáčet a naklápět až o 30° v libovolném směru. Tato do značné míry volná pohyblivost umožňuje snadné polohování, například na obráběcích strojích nebo polohovacím systému.
Utažením upínacího šroubu se otočný kroužek nakonec zafixuje v nastavené poloze. S nejmenší hlavou s kulovým kloubem, model GK04, absorbuje upínač krouticí moment až 3 Nm, s největší je to 150 Nm. To znamená, že naše řada tyčových hlavic pokrývá široký rozsah zatížení v aplikaci.

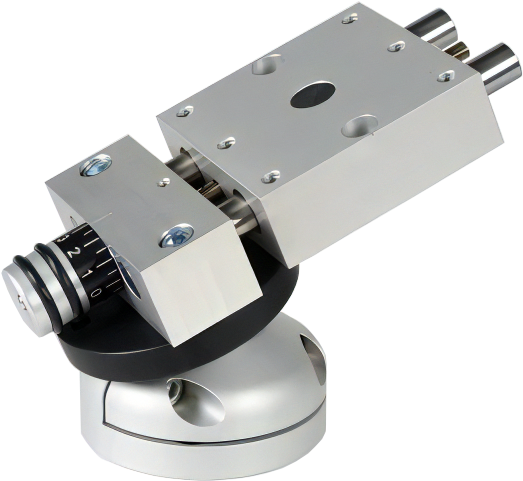

Naše tyčové hlavice se svými upevňovacími prvky hodí také do našeho modulárního systému pro polohování. Lze je proto flexibilně kombinovat, a to i do složitých polohovacích systémů. Například hlavice s kulovým kloubem ve spojení s otočným stolem umožňuje přesné polohování vzhledem k rotační ose a současně úhlové polohování ve všech ostatních směrech.
Dalším typickým příkladem použití je polohování kamer a snímačů tak, aby jejich zorný úhel pokrýval dané předmětové pole. Obecně je uzamykatelný kulový kloub vhodný pro volné nastavení prvků, které jsou připevněny k pevným podpěrám, lineárním jednotkám nebo rotačním modulům. K tomu je lze připojit nejen přímo k našim polohovacím prvkům.
Připojovací moduly z našeho programu usnadňují úhlovou nebo posunutou montáž tyčových koncovek a dalších prvků z našeho modulárního systému.
