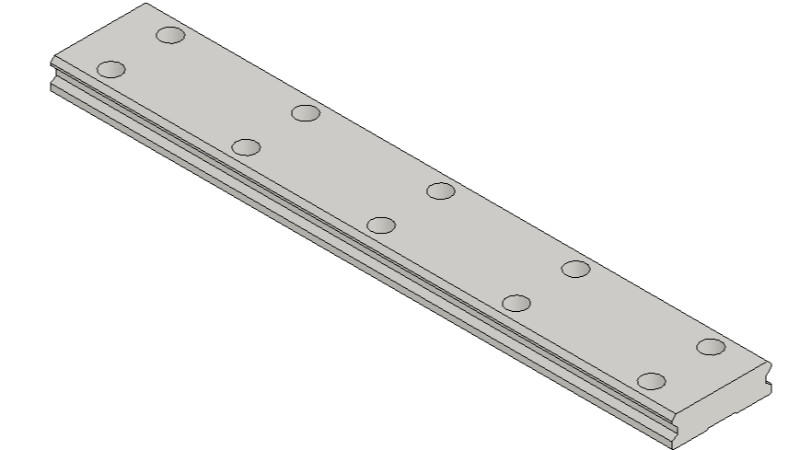

Kolejnice lineárního vedení LGBW..L
- pro uchycení shora (typ L)
- velikosti 21 / 27 / 35
- v délce z jednoho kusu 4000mm (delší možno napojením)
- možnost krytí (plastové zátky, mosazné zátky)
Příklad značení:
LGBW21L01600N-2-0-20.0N (viz níže)
| Typ | Rozměry (mm) |
Hmotnost (kg/m) | 3D modely | ||||||
| W1 | H1 | F | WH | d | D | h | |||
| LGBW21L | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | 3,00 |  LGBW21L |
| LGBW27L | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | 4,60 | LGBW27L |
| LGBW35L | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | 9,50 | LGBW35L |
| LGB |
W | 21 | L | 01600 | N | 2 | 0 | 20.0 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. |
| Lineární vedení | Široká verze | Velikost | Provedení | Délka | Přesnost | Uspořádání | Dělení | G1 / G2 | Speciální úprava |
1 - LGB ... standardní čtyřřadé lineární kuličkové vedení
2 - W ... kolejnice
3 - Velikost (šířka kolejnice)- 21 / 27 / 35
4 - Provedení
- L ... kolejnice s průchozími dírami pro montáž shora
5 - Délka (mm)
- 01600 ... 5 znaků
6 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
- P ... precizní
- S ... super-precizní
- U ... ultra-precizní
- 1 ... žádná informace o uspořádání (standard)
- 2 ... dvě kolejnice uspořádáné paralelně
- 3 ... tři kolejnice uspořádané paralelně
- 4 ... čtyři kolejnice uspořádané paralelně
8 - Dělení (informace v případě napojovaných kolejnic)
- 0 ... kolejnice z jednoho kusu (maximální délka 4000mm)
- 1 ... libovolné dělení kolejnice (určí dodavatel)
- 2 ... dělení na základě výkresové dokumentace zákazníka
9 - Poloha první díry od kraje kolejnice G1 / G2 (mm)
Pozn.: nutno dodržet minimální a maximální vzdálenost G1 / G2 (viz rozměrová tabulka)
10 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
| Typ | Rozměry (mm) |
Hmotnost (kg/m) | 3D modely | ||||||
| W1 | H1 | F | WH | d | D | h | |||
| LGBW21L | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | 3,00 | LGBW21L |
| LGBW27L | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | 4,60 | LGBW27L |
| LGBW35L | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | 9,50 | LGBW35L |
