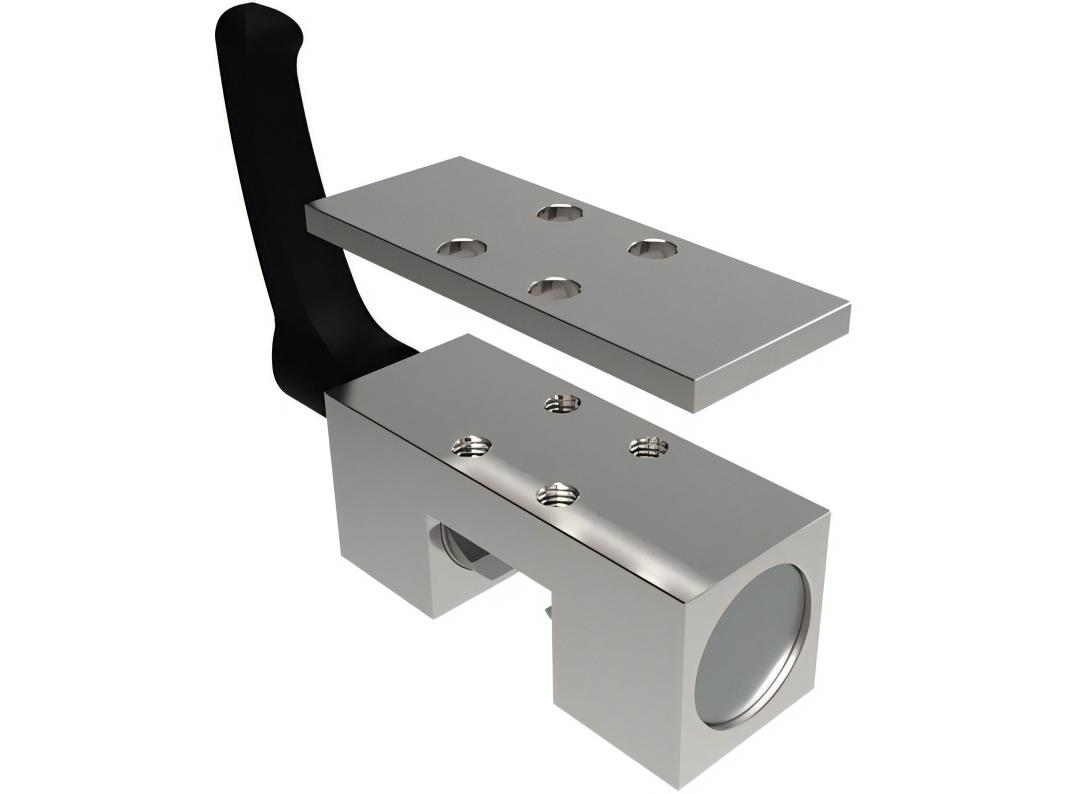

Manuální uzavírací jednotka HKsnr logo

- Manuální ovládání
- Pro miniaturní vedení 15/20/25/30/35/45/55
- Redukční desky dle výšky vozíku
- Uzavírací síla 1200N - 2000N (dle velikosti)
- Utahovací moment upínací páky 5Nm - 17Nm (dle velikosti)

Velikost Typ vozíku Uzavírací jednotka
 Redukční deska
 Uzavírací síla [N]
 Utahovací moment [Nm]
 Rozměry [mm]
A A1 A2 A3 B B1 B2 C D X G L H H1
15 LGB_S15B HK1501A PHK15-2 1200 5 47 17 33,5 30,5 25 17 4 4,5 24 22 M4 44 5 12,5
15 LGB_S15F HK1501A PHK15-2 1200 5 47 17 33,5 30,5 25 17 4 4,5 24 22 M4 44 5 12,5
15 LGB_H15F HK1501A PHK15-2 1200 5 47 17 33,5 30,5 25 17 4 4,5 24 22 M4 44 5 12,5
15 LGB_H15B HK1501A PHK15-6 1200 5 47 17 33,5 30,5 25 17 4 4,5 28 22 M4 44 5 12,5
20 LGB_S20B HK2001A - 1200 7 60 15 41,5 38,5 24 15 4,5 8 28 28 M5 63 6 13
20 LGB_S20F HK2001A PHK20-2 1200 7 60 15 41,5 38,5 24 15 4,5 8 28 28 M5 63 6 13
20 LGB_H20F HK2001A PHK20-2 1200 7 60 15 41,5 38,5 24 15 4,5 8 30 28 M5 63 6 13
20 LGB_H20B HK2001A PHK20-2 1200 7 60 15 41,5 38,5 24 15 4,5 8 30 28 M5 63 6 13
25 LGB_S25B HK2501A - 1200 7 70 20 41,5 38,5 30 20 5 9 33 33 M6 63 8 15
25 LGB_S25F HK2501A PHK25-3 1200 7 70 20 41,5 38,5 30 20 5 9 33 33 M6 63 8 15
25 LGB_H25F HK2501A PHK25-3 1200 7 70 20 41,5 38,5 30 20 5 9 36 33 M6 63 8 15
25 LGB_X20B HK2501A PHK25-3 1200 7 70 20 41,5 38,5 30 20 5 9 36 33 M6 63 8 15
25 LGB_H25B HK2501A PHK25-7 1200 7 70 20 41,5 38,5 30 20 5 9 40 33 M6 63 8 15
30 LGB_S30B HK3001A - 2000 15 90 22 50,5 46,5 39 22 8,5 12 42 42 M6 78 8 21,5
30 LGB_H30F HK3001A - 2000 15 90 22 50,5 46,5 39 22 8,5 12 42 42 M6 78 8 21,5
30 LGB_H30B HK3001A PHK30-3 2000 15 90 22 50,5 46,5 39 22 8,5 12 45 42 M6 78 8 21,5
35 LGB_S35B HK3501A PHK35-4 2000 15 100 24 50,5 46,5 39 24 7,5 12 48 44 M8 78 10 21,5
35 LGB_H35F HK3501A PHK35-4 2000 15 100 24 50,5 46,5 39 24 7,5 12 48 44 M8 78 10 21,5
35 LGB_H35B HK3501A PHK35-11 2000 15 100 24 50,5 46,5 39 24 7,5 12 55 44 M8 78 10 21,5
45 LGB_S45B HK4501A PHK45-6 2000 15 120 26 50,5 46,5 44 26 9 12 60 54 M10 78 14 26,5
45 LGB_H45F HK4501A PHK45-6 2000 15 120 26 50,5 46,5 44 26 9 12 60 54 M10 78 14 26,5
45 LGB_H45B HK4501A PHK45-16 2000 15 120 26 50,5 46,5 44 26 9 12 70 54 M10 78 14 26,5
55 LGB_S55B HK5501A PHK55-4 2000 17 140 30 61,5 56,5 49 30 9,5 17 70 66 M14 95 16 31
55 LGB_H55F HK5501A PHK55-4 2000 17 140 30 61,5 56,5 49 30 9,5 17 70 66 M14 95 16 31
55 LGB_H55B HK5501A PHK55-14 2000 17 140 30 61,5 56,5 49 30 9,5 17 80 66 M14 95 16 31
