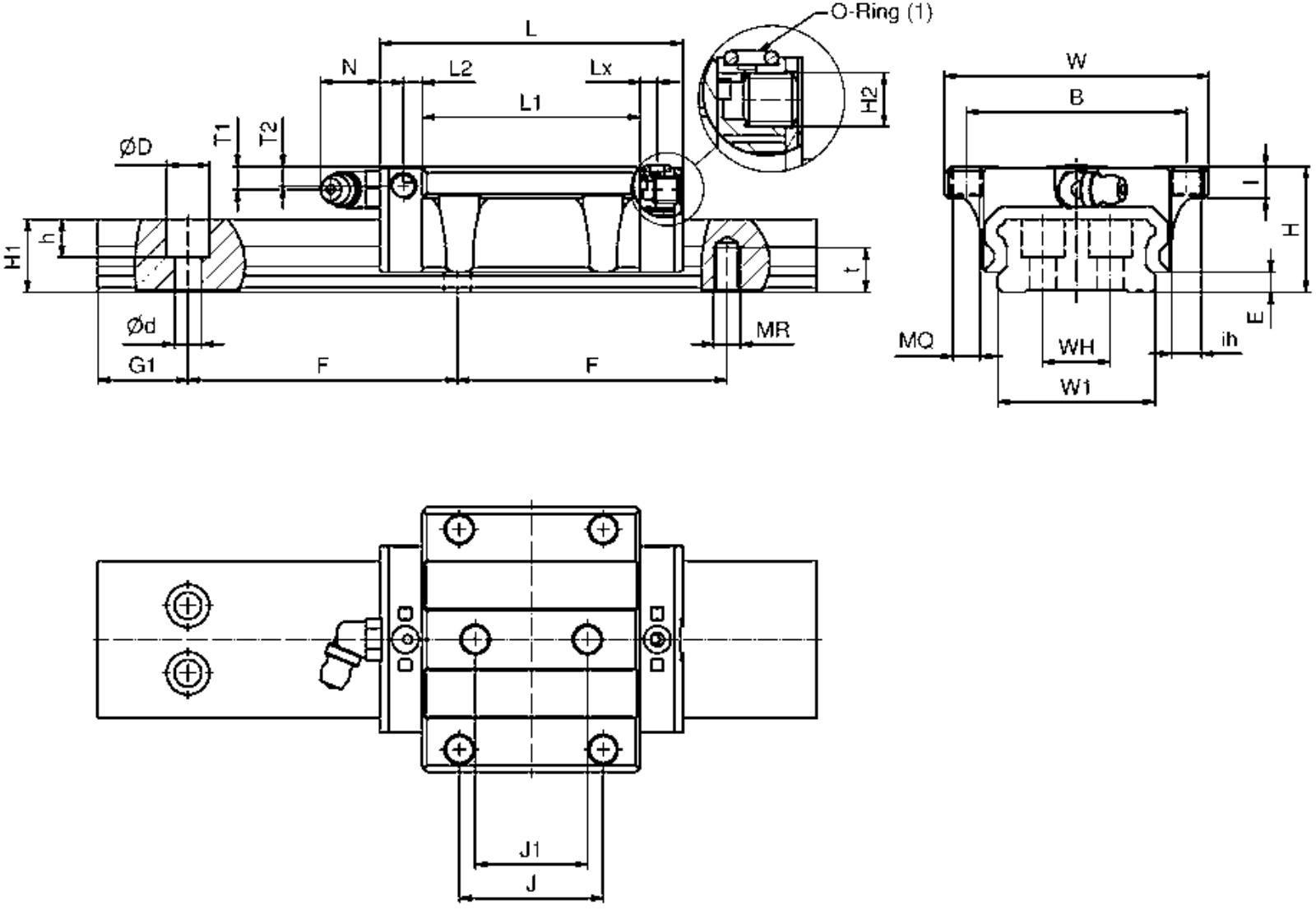

Vozík lineárního vedení:
- konvenční typ bez plastového řetězu (X - verze)
- velikosti 21 / 27 / 35
- přírubový vozík (montáž šroubů shora i zespodu)
- čtyři oběžné řady kuliček (stykový úhel 45°)
| Typ |
Rozměry (mm) | ||||||||||||||||||||||||||||
| Systém |
Vozík | Kolejnice | |||||||||||||||||||||||||||
| H |
W | W2 | E | L | B | J | J1 | MQ | ih | I | L1 | H2 | T1 | N | T2 | L2 | H3 | Lx | W1 | H1 | F | WH | d | D | h | MR | t | ||
| LGBXH 21 |
TN | 21 | 68 | 15,5 | 3,0 | 61,1 | 60 | 29 | 29 | M5 | 4,4 | 8,0 | 40,6 | M6 x 1,0 | 5,1 | 12,0 | 4,5 | 4,20 | M3 x 0,5 | 3,0 | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | M5 | 8,0 |
| LGBXH 27 |
TN | 27 | 80 | 19,0 | 3,0 | 73,2 | 70 | 40 | 40 | M6 | 5,4 | 9,0 | 51,8 | M6 x 1,0 | 6,0 | 12,0 | 6,0 | 4,25 | M3 x 0,5 | 3,8 | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | M5 | 8,0 |
| LGBXH 35 |
TN | 35 | 120 | 25,5 | 4,0 | 103,8 | 107 | 60 | 60 | M8 | 7,0 | 10,0 | 78,0 | M6 x 1,0 | 8,7 | 12,0 | 8,0 | 4,65 | M6 x 1,0 | 5,0 | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | M6 | 12,0 |
*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)
| Typ | Silové zatížení (kN) | Momentové zatížení (kNm) | ||||
| C |
C0 | MX | MY | MZ | ||
| LGBXH 21 |
TN | 7,34 | 13,09 | 0,233 | 0,071 | 0,071 |
| LGBXH 27 |
TN | 13,02 | 21,90 | 0,457 | 0,162 | 0,162 |
| LGBXH 35 |
TN | 28,98 | 51,27 | 1,756 | 0,579 | 0,579 |
| LGB |
X | H | 35 | T | N | SS | N | Z1 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. |
| Lineární vedení | Bez plastového řetězu | Výška | Velikost | Typ vozíku | Délka vozíku | Těsnění | Přesnost | Předpětí | Speciální úprava |
1 - LGB ... standardní čtyřřadé lineární kuličkové vedení
2 - X ... konvenční typ bez plastového řetězu
3 - Výška systému kolejnice s vozíkem
- H ... standardní
4 - Velikost (šířka kolejnice)
- 21 / 27 / 35
5 - Typ vozíku
- T ... široký, přírubový
6 - Délka vozíku
- N ... standardní
7 - Konfigurace těsnění
- SS ... standard
- další možné konfigurace v záložce TĚSNĚNÍ
8 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
- P ... precizní
- S ... super-precizní
- U ... ultra-precizní
9 - Předpětí
- Z0 ... bez předpětí
- Z1 ... lehké předpětí
- Z2 ... střední předpětí
- Z3 ... těžké předpětí
- ZX ... speciální předpětí (na základě požadavku zákazníka)
10 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)

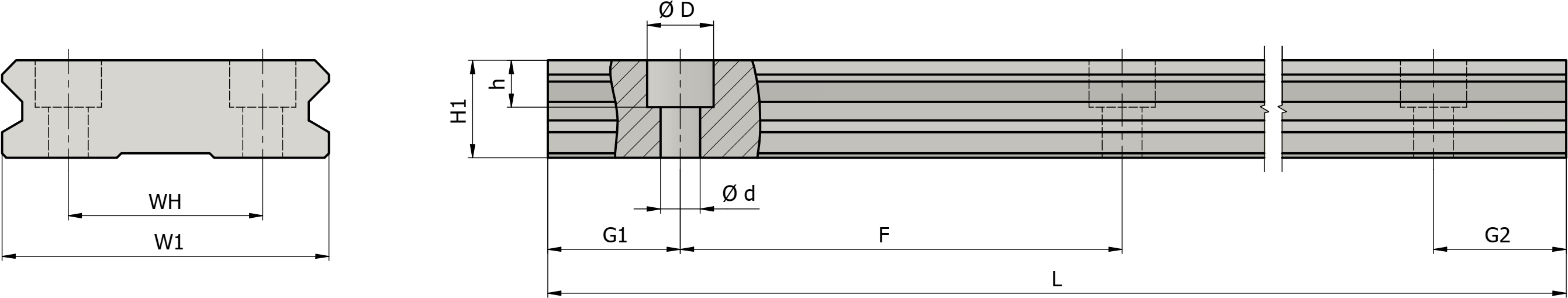

| Typ | Rozměry (mm) |
Hmotnost (kg/m) | ||||||
| W1 | H1 | F | WH | d | D | h | ||
| LGBW21L | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | 3,00 |
| LGBW27L | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | 4,60 |
| LGBW35L | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | 9,50 |
Pro více informací o kolejnici klikněte ZDE

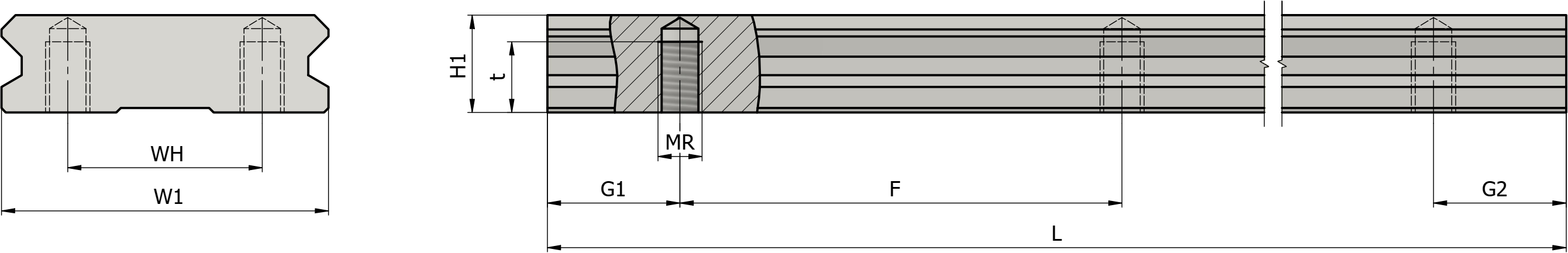

| Typ | Rozměry (mm) |
Hmotnost (kg/m) | |||||
| W1 | H1 | F | WH | MR | t | ||
| LGBW21C | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 3,00 |
| LGBW27C | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 4,60 |
| LGBW35C | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,50 |
Pro více informací o kolejnici klikněte ZDE
| Typ |
Rozměry (mm) | 3D modely |
||||||||||||||||||||||||||||
| Systém |
Vozík | Kolejnice | ||||||||||||||||||||||||||||
| H |
W | W2 | E | L | B | J | J1 | MQ | ih | I | L1 | H2 | T1 | N | T2 | L2 | H3 | Lx | W1 | H1 | F | WH | d | D | h | MR | t | |||
| LGBXH21 |
TN | 21 | 68 | 15,5 | 3,0 | 61,1 | 60 | 29 | 29 | M5 | 4,4 | 8,0 | 40,6 | M6x1,0 | 5,1 | 12,0 | 4,5 | 4,20 | M3x0,5 | 3,0 | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | M5 | 8,0 |  |
| LGBXH27 |
TN | 27 | 80 | 19,0 | 3,0 | 73,2 | 70 | 40 | 40 | M6 | 5,4 | 9,0 | 51,8 | M6x1,0 | 6,0 | 12,0 | 6,0 | 4,25 | M3x0,5 | 3,8 | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | M5 | 8,0 | |
| LGBXH35 |
TN | 35 | 120 | 25,5 | 4,0 | 103,8 | 107 | 60 | 60 | M8 | 7,0 | 10,0 | 78,0 | M6x1,0 | 8,7 | 12,0 | 8,0 | 4,65 | M6x1,0 | 5,0 | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | M6 | 12,0 | |
| Typ |
Rozměry (mm) | Silové zatížení (kN) | Momentové zatížení (kNm) | 3D modely |
||||||||||||||||||||||||||||||
| Systém |
Vozík | Kolejnice | ||||||||||||||||||||||||||||||||
| H |
W | W2 | E | L | B | J | J1 | MQ | ih | I | L1 | H2 | T1 | N | T2 | L2 | H3 | Lx | W1 | H1 | F | WH | d | D | h | MR | C | C0 | MX | MY | MZ | |||
| LGBXH 21 |
TN | 21 | 68 | 15,5 | 3,0 | 61,1 | 60 | 29 | 29 | M5 | 4,4 | 8,0 | 40,6 | M6 x 1,0 | 5,1 | 12,0 | 4,5 | 4,20 | M3 x 0,5 | 3,0 | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | M5 | 7,34 | 13,09 | 0,233 | 0,071 | 0,071 | LGBXH21TN |
| LGBXH 27 |
TN | 27 | 80 | 19,0 | 3,0 | 73,2 | 70 | 40 | 40 | M6 | 5,4 | 9,0 | 51,8 | M6 x 1,0 | 6,0 | 12,0 | 6,0 | 4,25 | M3 x 0,5 | 3,8 | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | M5 | 13,02 | 21,90 | 0,457 | 0,162 | 0,162 | LGBXH27TN |
| LGBXH 35 |
TN | 35 | 120 | 25,5 | 4,0 | 103,8 | 107 | 60 | 60 | M8 | 7,0 | 10,0 | 78,0 | M6 x 1,0 | 8,7 | 12,0 | 8,0 | 4,65 | M6 x 1,0 | 5,0 | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | M6 | 28,98 | 51,27 | 1,756 | 0,579 | 0,579 | LGBXH35TN |
| Typ |
Rozměry (mm) | Silové zatížení (kN) |
Momentové zatížení (kNm) |
3D modely | |||||||||||||||||||||||||||||||
| Systém |
Vozík | Kolejnice | |||||||||||||||||||||||||||||||||
| H |
W | W2 | E | L | B | J | J1 | MQ | ih | I | L1 | H2 | T1 | N | T2 | L2 | H3 | Lx | W1 | H1 | F | WH | d | D | h | MR | t | C | C0 | MX | MY | MZ | |||
| LGBXH 21 |
TN | 21 | 68 | 15,5 | 3,0 | 61,1 | 60 | 29 | 29 | M5 | 4,4 | 8,0 | 40,6 | M6 x 1,0 | 5,1 | 12,0 | 4,5 | 4,20 | M3 x 0,5 | 3,0 | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | M5 | 8,0 | 7,34 | 13,09 | 0,233 | 0,071 | 0,071 | 1 |
| LGBXH 27 |
TN | 27 | 80 | 19,0 | 3,0 | 73,2 | 70 | 40 | 40 | M6 | 5,4 | 9,0 | 51,8 | M6 x 1,0 | 6,0 | 12,0 | 6,0 | 4,25 | M3 x 0,5 | 3,8 | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | M5 | 8,0 | 13,02 | 21,90 | 0,457 | 0,162 | 0,162 | 1 |
| LGBXH 35 |
TN | 35 | 120 | 25,5 | 4,0 | 103,8 | 107 | 60 | 60 | M8 | 7,0 | 10,0 | 78,0 | M6 x 1,0 | 8,7 | 12,0 | 8,0 | 4,65 | M6 x 1,0 | 5,0 | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | M6 | 12,0 | 28,98 | 51,27 | 1,756 | 0,579 | 0,579 | 1 |
| Typ |
Rozměry (mm) | ||||||||||||||||||||||||||||
| Systém |
Vozík | Kolejnice | |||||||||||||||||||||||||||
| H |
W | W2 | E | L | B | J | J1 | MQ | ih | I | L1 | H2 | T1 | N | T2 | L2 | H3 | Lx | W1 | H1 | F | WH | d | D | h | MR | t | ||
| LGBXH 21 |
TN | 21 | 68 | 15,5 | 3,0 | 61,1 | 60 | 29 | 29 | M5 | 4,4 | 8,0 | 40,6 | M6 x 1,0 | 5,1 | 12,0 | 4,5 | 4,20 | M3 x 0,5 | 3,0 | 37 | 11 | 50 | 22 | 4,5 | 7,5 | 5,3 | M5 | 8,0 |
| LGBXH 27 |
TN | 27 | 80 | 19,0 | 3,0 | 73,2 | 70 | 40 | 40 | M6 | 5,4 | 9,0 | 51,8 | M6 x 1,0 | 6,0 | 12,0 | 6,0 | 4,25 | M3 x 0,5 | 3,8 | 42 | 15 | 60 | 24 | 4,5 | 7,5 | 5,3 | M5 | 8,0 |
| LGBXH 35 |
TN | 35 | 120 | 25,5 | 4,0 | 103,8 | 107 | 60 | 60 | M8 | 7,0 | 10,0 | 78,0 | M6 x 1,0 | 8,7 | 12,0 | 8,0 | 4,65 | M6 x 1,0 | 5,0 | 69 | 19 | 80 | 40 | 7,0 | 11,0 | 9,0 | M6 | 12,0 |
