Popis:

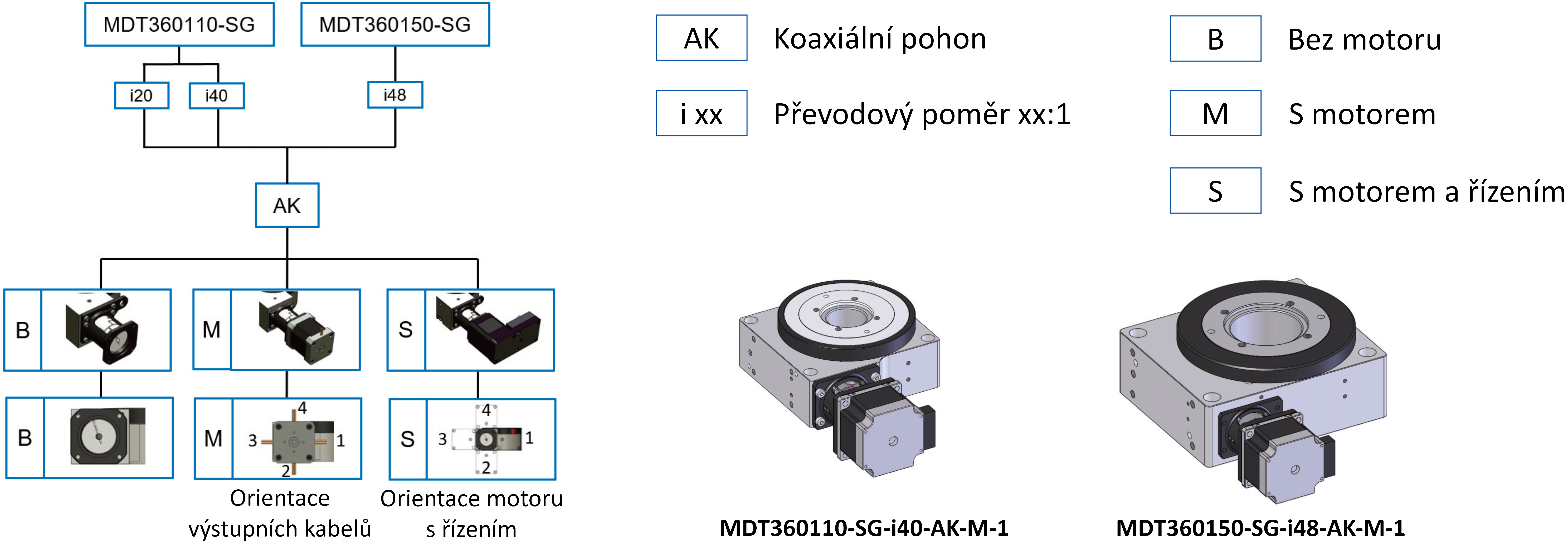

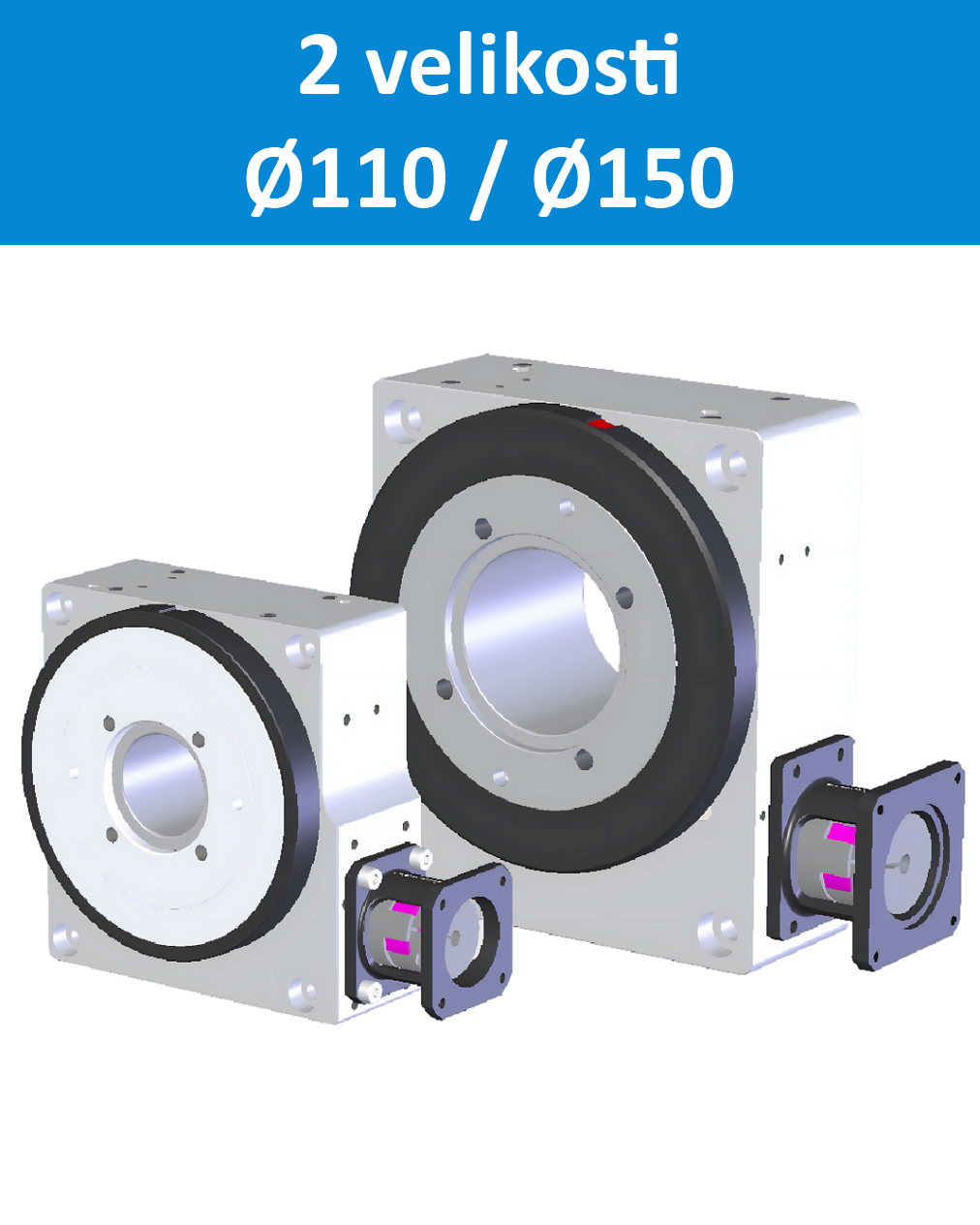

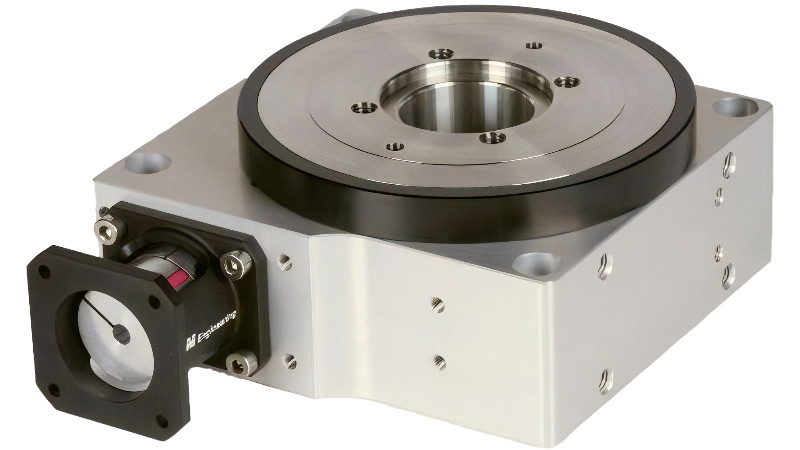

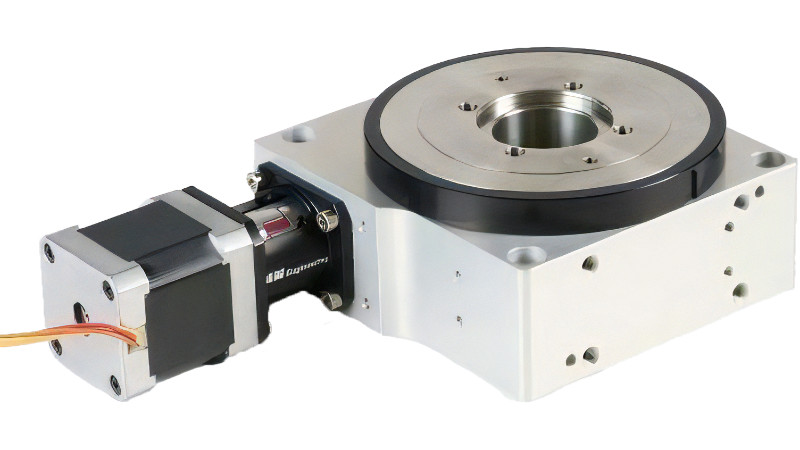

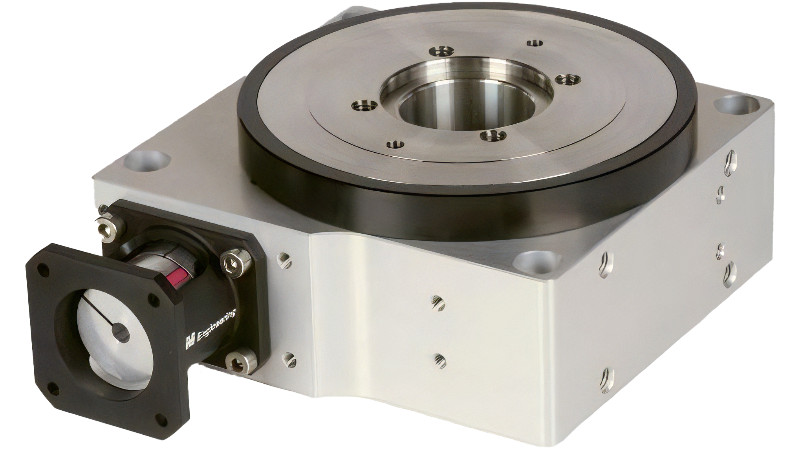

Naše motorové otočné stoly MDT360110-SG a MDT360150-SG se šnekovými převodovkami prakticky bez vůle se dokonale hodí pro přesné ovládání pomocí motoru, polohování těžkých a tvarově složitých součástí.
Úhlová a kompaktní konstrukce umožňuje širokou škálu aplikací.
Velký otvor dutého hřídele umožňuje procházet skrz otočný stůl motoru a zejména přenos médií.
Díky nastavitelnému polohovacímu kroužku lze referenční bod otáčení nastavit podle potřeby na polohu namontované součásti.
- Rotační kotouč z nerezové oceli a dutá hřídel

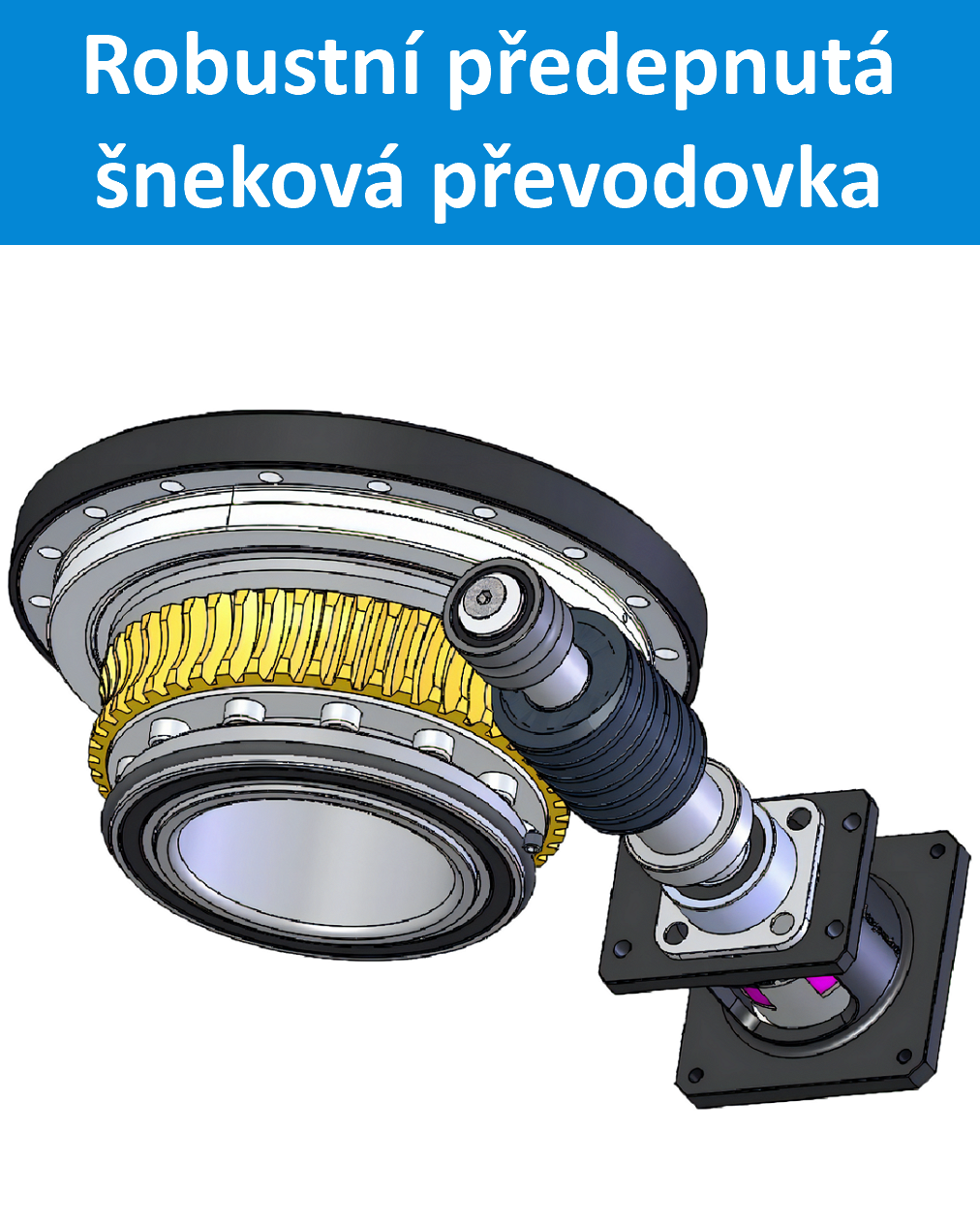

- Předepnutý šnekový převod s nízkou vůlí
- Křížová válečková ložiska
- Pouzdro z eloxovaného hliníku
- Axiální upevnění krokového motoru (NEMA17 nebo NEMA23)

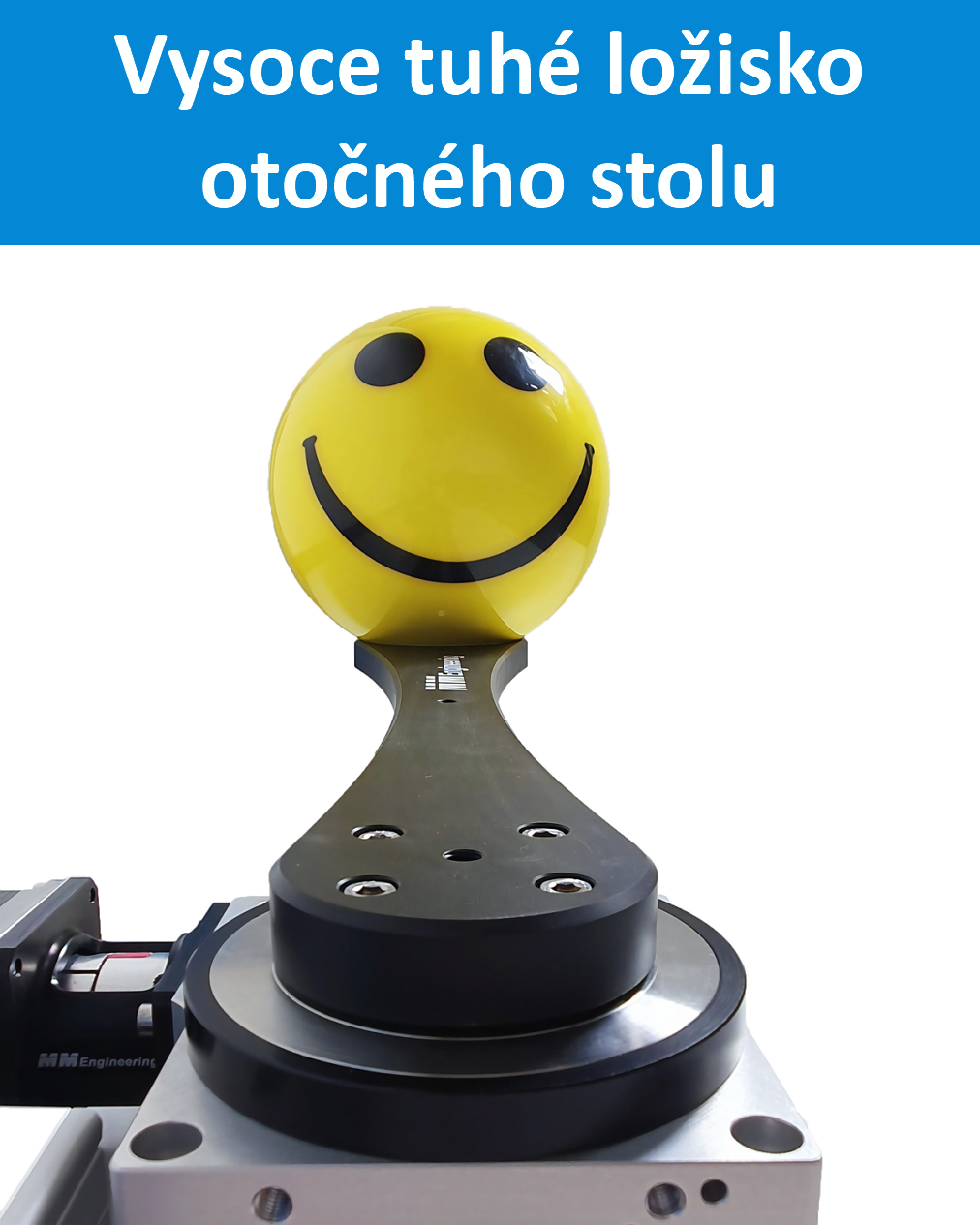

- Otočný stůl s křížovým válečkovým ložiskem pro velké zatížení
- Naklápěcí moment až 200 Nm
- Axiální zatížení až 12 000 N
- Radiální zatížení až 7500 N
- Axiální házivost otočného stolu < 0,02mm
- Radiální házivost < 0,02mm
- Vůle < 0,1°

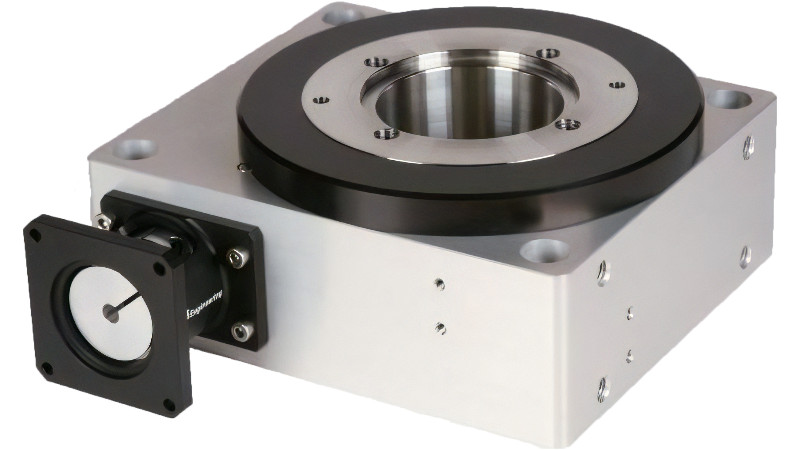

- Příruba motoru pro krokové motory Nema 17, 23 nebo 24 pro montáž zákaznického motoru

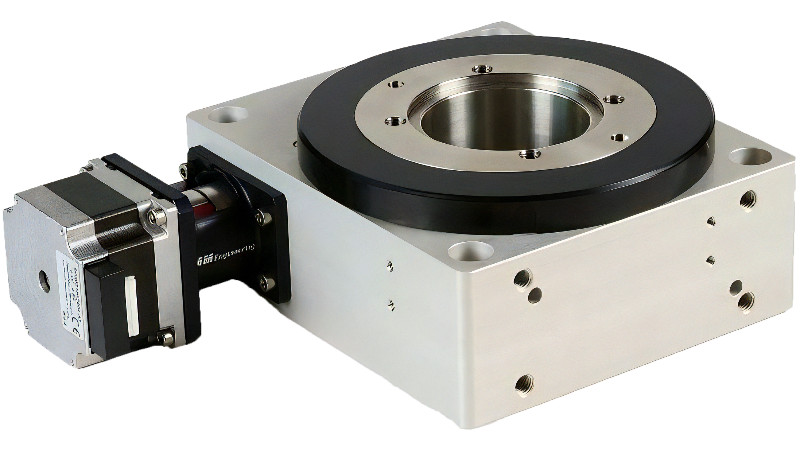

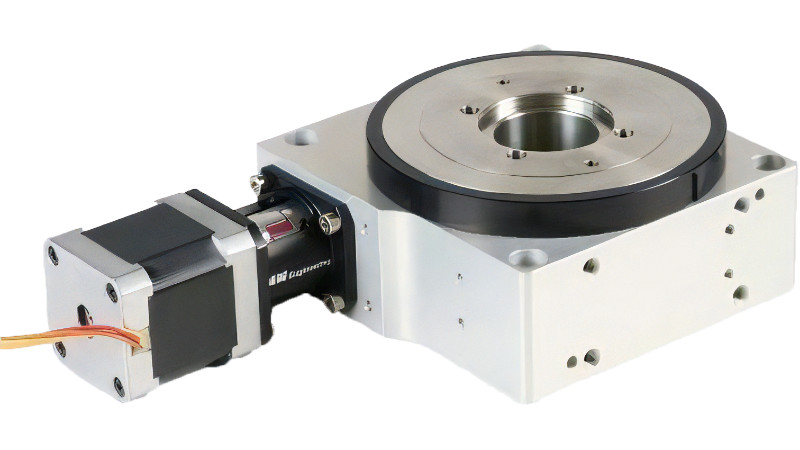

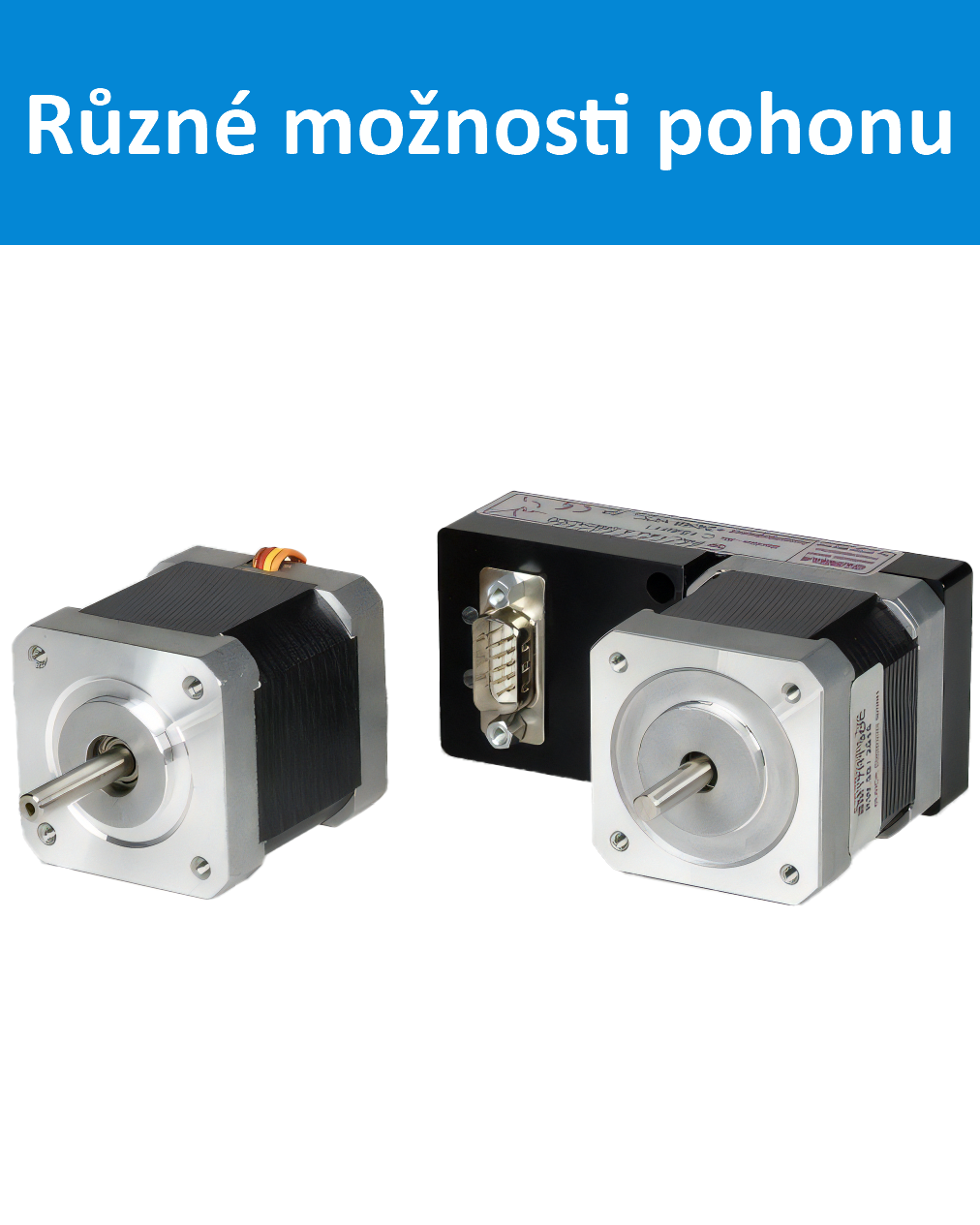

- Krokové motory různých velikostí připravené k montáži

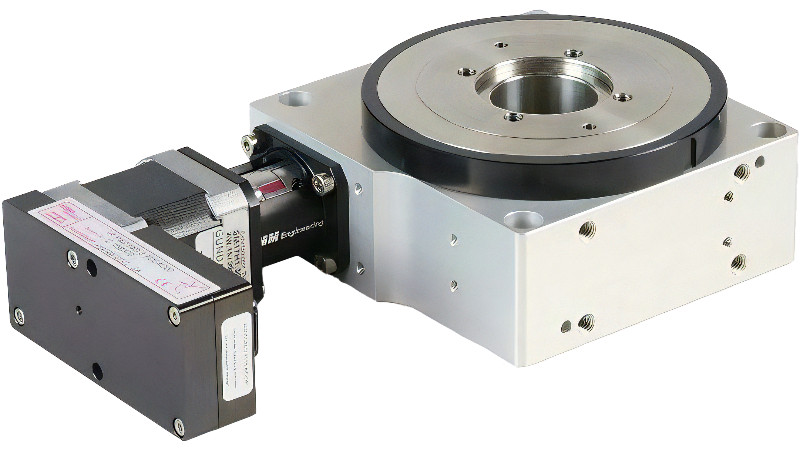

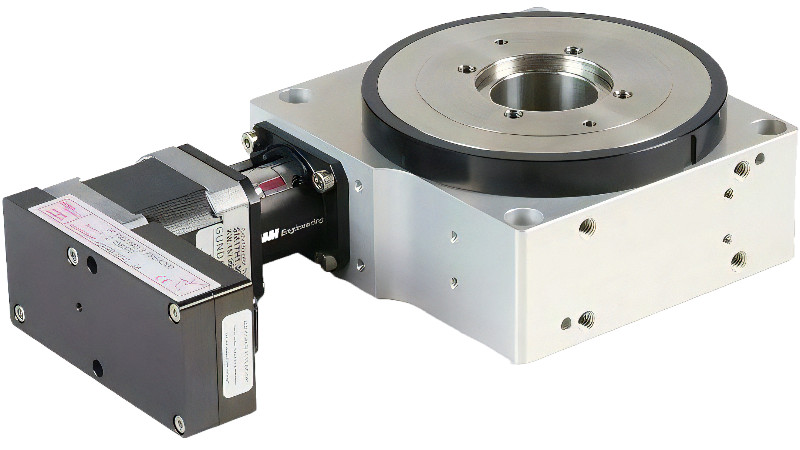

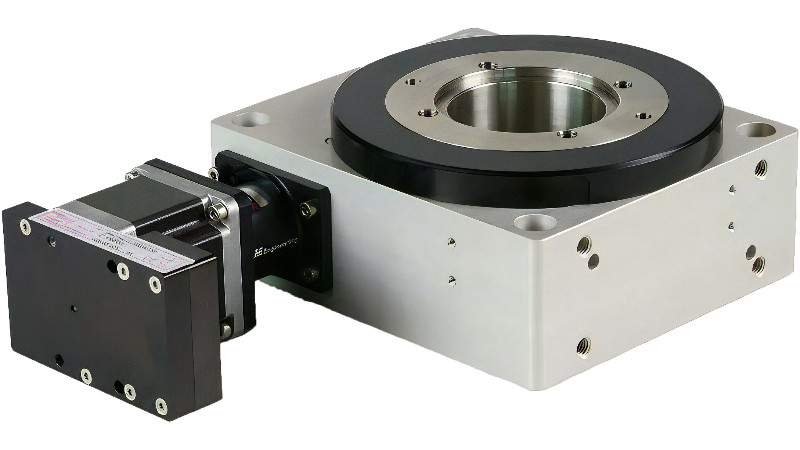

- Krokové motory s integrovaným řízením polohy

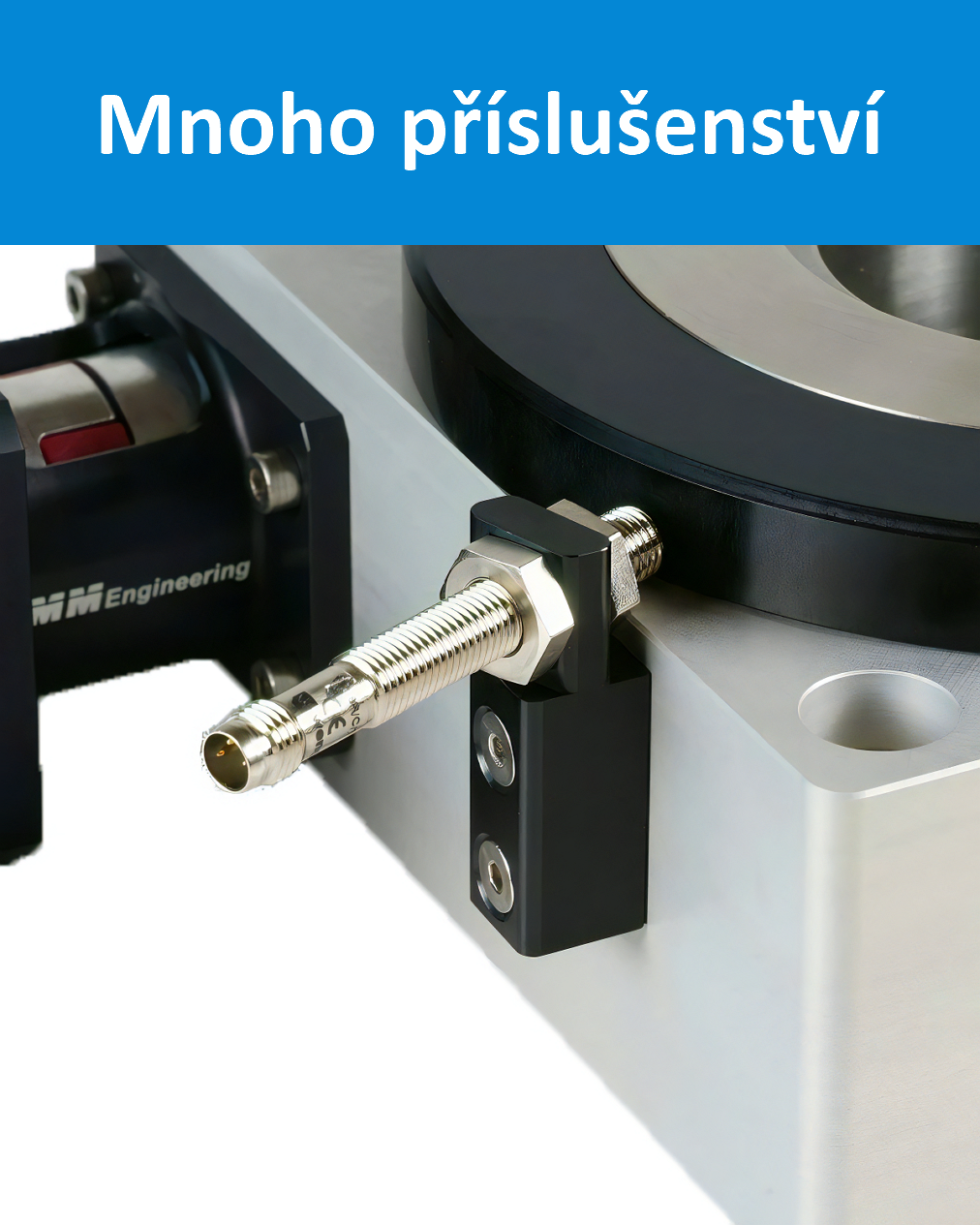

- Indukční bezkontaktní snímače pro snímání polohy otáčení na nastavitelném spínacím kroužku otočného stolu
- Držák a kabel pro bezdotykové snímače
- Různá tříčelisťová sklíčidla s adaptéry
