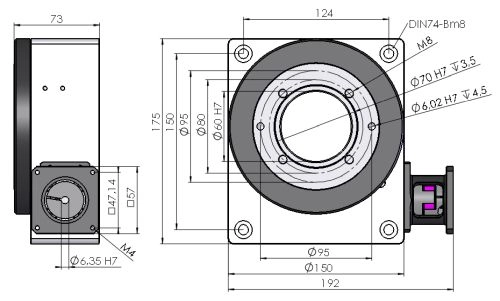

MDT360150-SG-I48-AK-B | MN

- Otočný stůl se otáčí pomocí motoru (není součástí dodávky) a šnekového převodu.

- Standardní krokový motor (Nema23, □57 mm) může být přímo axiálně připojen přírubou.

- Převodový poměr je 48:1 a maximální vstupní otáčky jsou 600 ot/min.

Vysoká nosnost

Ložiskový a převodový stupeň umožňují vysoké zatížení. Křížové válečkové ložisko slouží jako pevné ložisko a umožňuje vysoké naklápěcí momenty.

Nízké nároky na údržbu

Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba. Motorové otočné stoly jsou vhodné pro nepřetržitý provoz.

K dispozici je užitečné příslušenství

Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s držáky, doplňují naši nabídku.

Flange with claw coupling

Adjustable positioning ring

Hollow shaft1

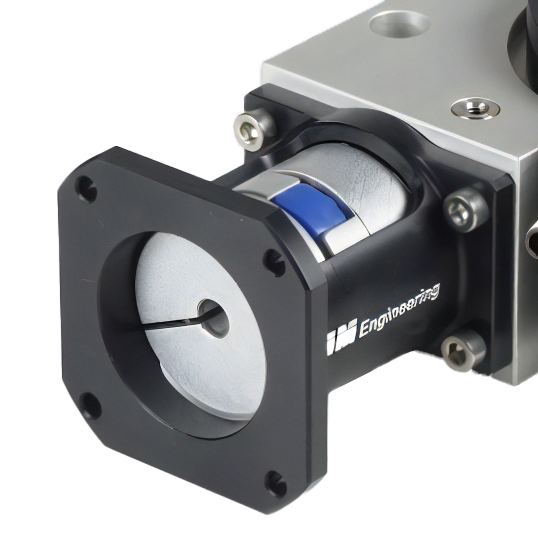

Příruba se spojkou

Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 23.

Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.

Nastavitelný polohovací kroužek

Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.

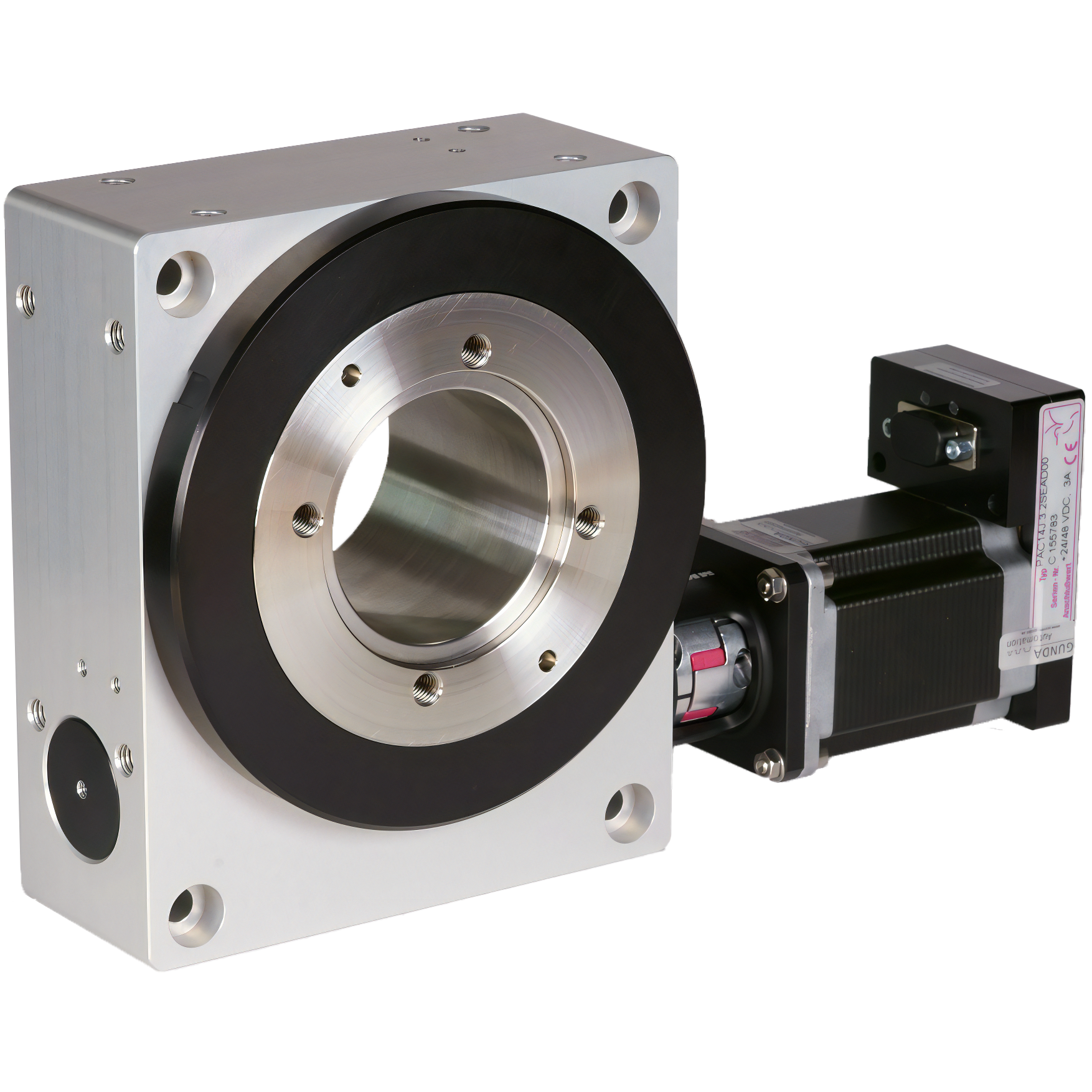

Dutá hřídel

Dutá hřídel s vnitřním průměrem Ø60 mm ponechává mnoho možností.
