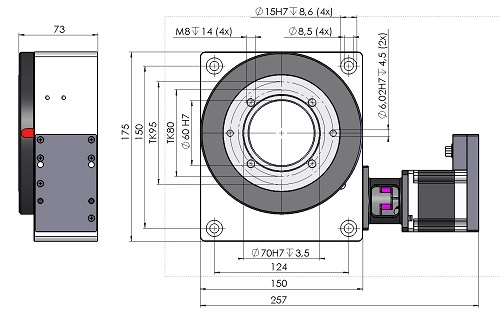

- Otočný stůl se otáčí pomocí motoru a šnekového převodu.
- Krokový motor s řízením GSM17 má integrovanou kontrolu polohy.
- Převodový poměr je 48:1 a maximální vstupní otáčky jsou 600 ot/min.
Ložiskový a převodový stupeň umožňují vysoké zatížení. Křížové válečkové ložisko slouží jako pevné ložisko a umožňuje vysoké naklápěcí momenty.
Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba. Motorové otočné stoly jsou vhodné pro nepřetržitý provoz.
Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s držáky, doplňují naši nabídku.
Příruba se spojkou
Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 23.
Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.
Nastavitelný polohovací kroužek
Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.
Dutá hřídel
Dutá hřídel s vnitřním průměrem Ø60 mm ponechává mnoho možností.
Pozice 1 (standard)
Pozice 2
Pozice 3
Pozice 4
| Typ |
Zatížení | ||||
| F1 [N] | F2 [N] | F3 [N] | M1 [Nm] | M2 [Nm] | |
| MDT360150-i48 | 12000 | 7500 | 12000 | 30 | 200 |
