Elektromagnetická zubová spojka s převodovým nábojem, statický magnet, bez sběrného kroužku
- Napájecí napětí: 24 V cc. - 0% + 15%
- Používá se pro olejové a suché aplikace

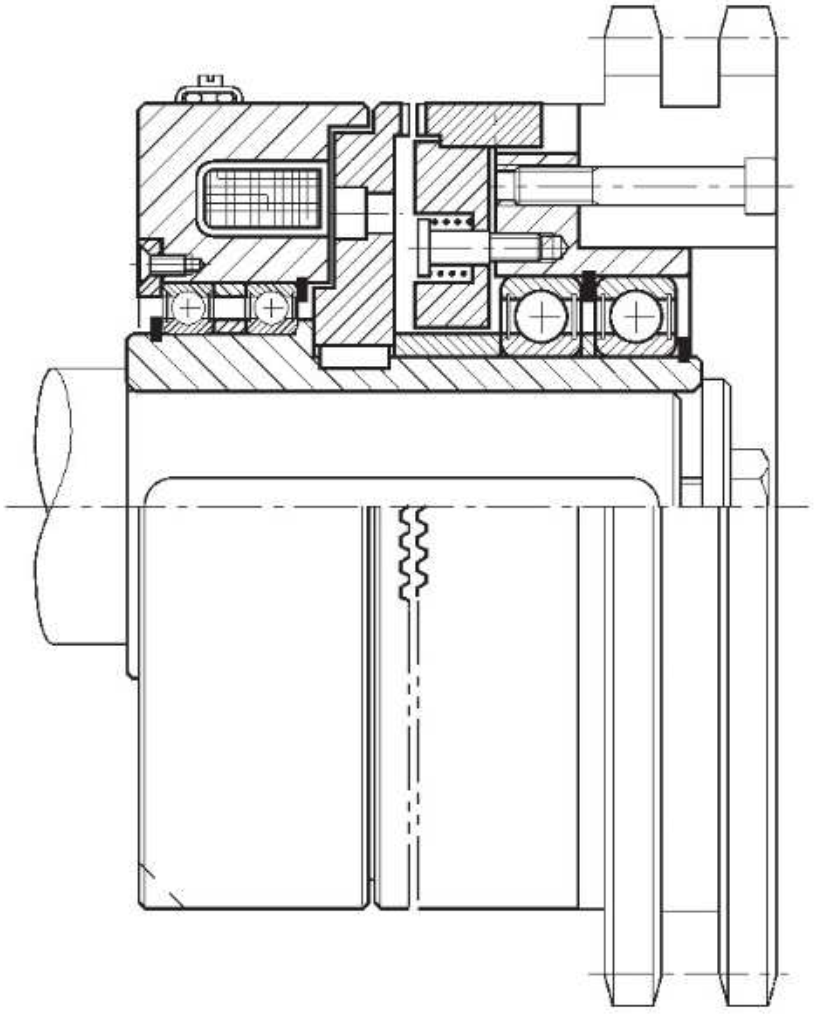

- Snadná montáž s hnacím hřídelem drážkovaným k náboji (8), zatímco převodový náboj (5) je opatřen korunovým kolem, přírubou atd. pro přenos pohybu na paralelní hřídel
- Statické momenty (Ms) od 20 do 12 000 Nm

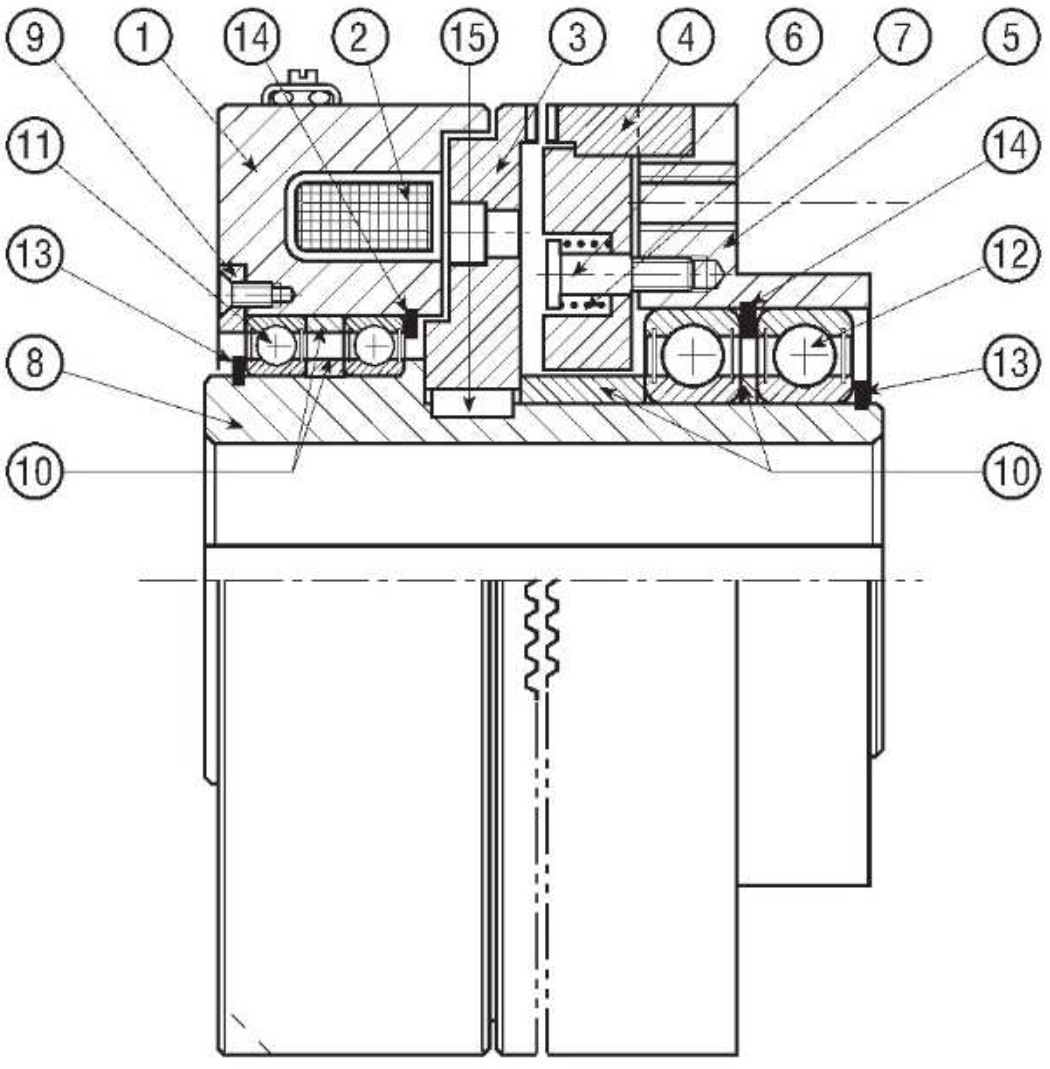

1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. OZUBENÝ ROTOR
4. OZUBENÁ PŘÍRUBA KOTVY
5. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
6. VODICÍ KOLÍK PRUŽINY
7. PRUŽINA
8. NÁBOJ
9. DESKA
10. DISTANČNÍ KROUŽKY
11. LOŽISKA SPOJKY
12. LOŽISKA NÁBOJE
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
15. POJISTNÝ KROUŽEK
16. PRUŽNÁ SPOJKA
