Pružinová zubová spojka s převodovým nábojem
- Napájecí napětí: 24V cc.- 0% +15%
- Používá se v olejové lázni a v suchých aplikacích

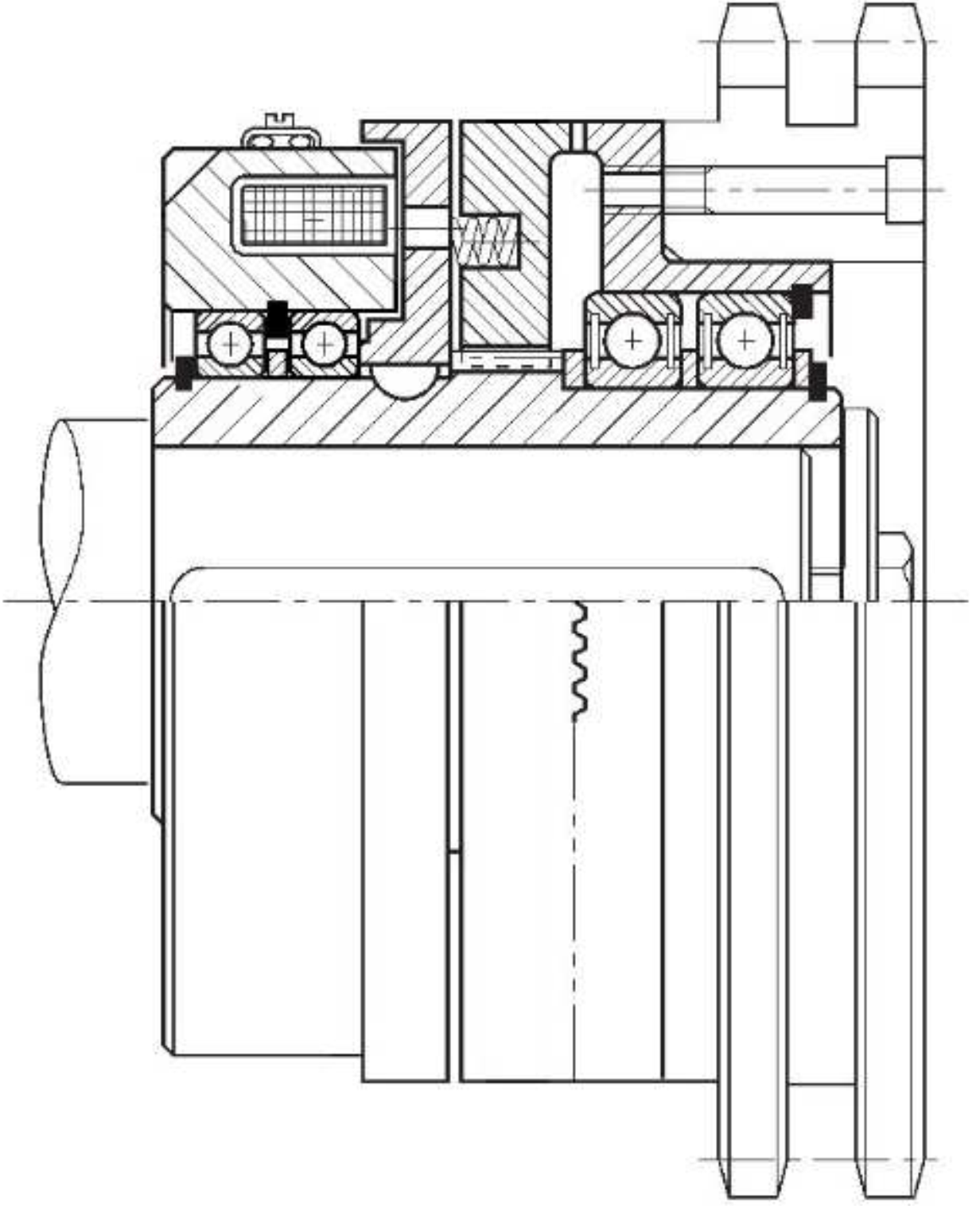

- Převodový náboj (4) zjednodušuje montáž a upevnění korunového kola nebo řemenice apod. pro přenos pohybu na paralelní hřídel
- Statické momenty (Ms) od 50 do 12800 Nm

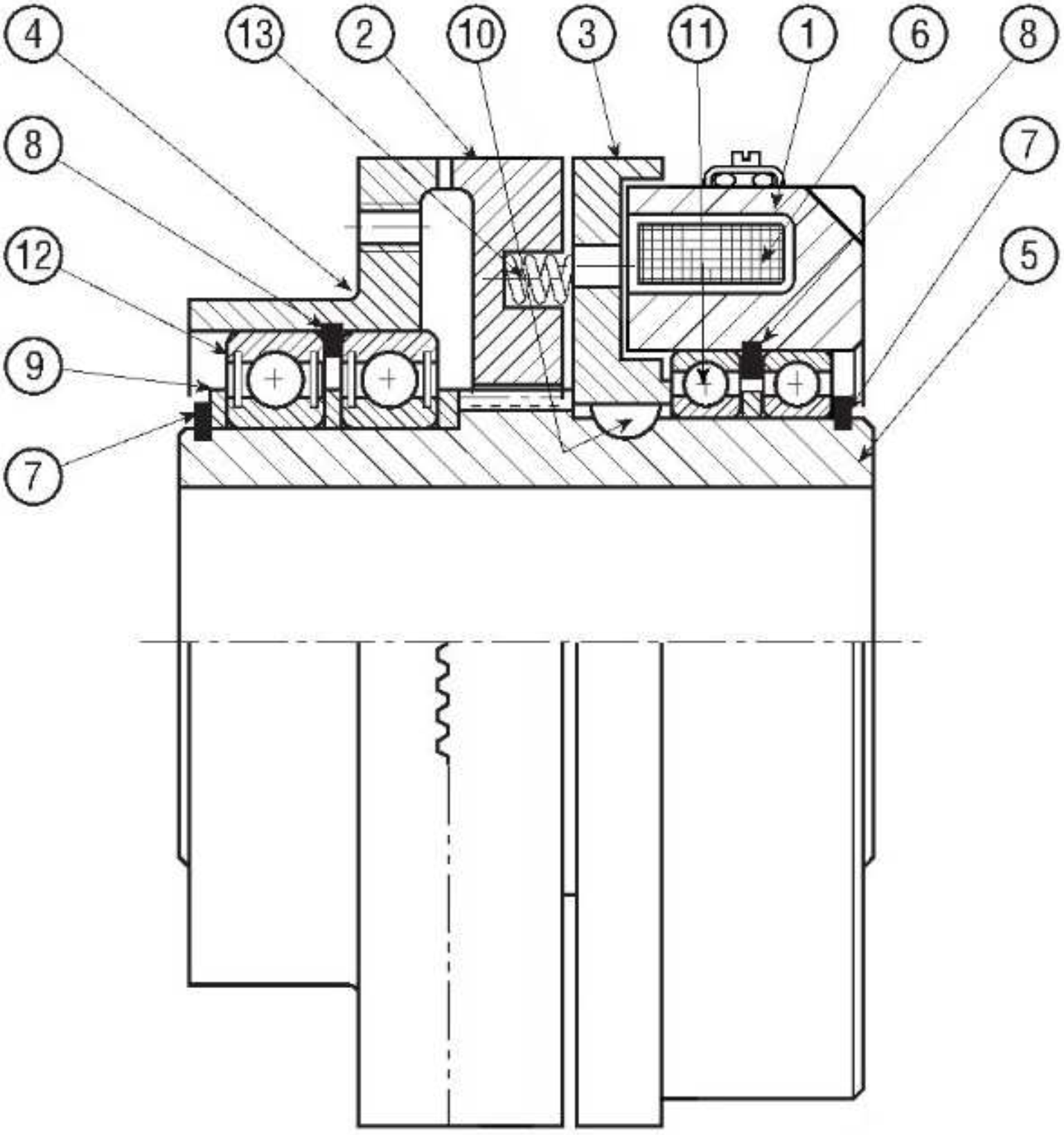

1. MAGNETICKÉ TĚLO / HRNEC
2. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI SPOJKY
3. ROTOR
4. POUZDRO S ČELNÍM OZUBENÍM
5. NÁBOJ
6. CÍVKA
7. VNĚJŠÍ POJISTNÝ KROUŽEK
8. VNITŘNÍ POJISTNÝ KROUŽEK
9. DISTANČNÍ KROUŽEK
10. POJISTNÝ KROUŽEK
11. LOŽISKA SPOJKY
12. LOŽISKA POUZDRA
13. PRUŽINA
