Elektromagnetická zubová spojka se sběrným kroužkem, provoz s frézovaným převodem (5)
- Napájecí napětí: 24 V cc. - 0% + 15%
- Používá se v olejových a suchých aplikacích
- Korunové kolo nebo ovládací kladka je upevněna na magnetu (1), zatímco přenos pohybu je připojen k přírubě (6)
- Statické momenty (Ms) od 100 do 6000 Nm

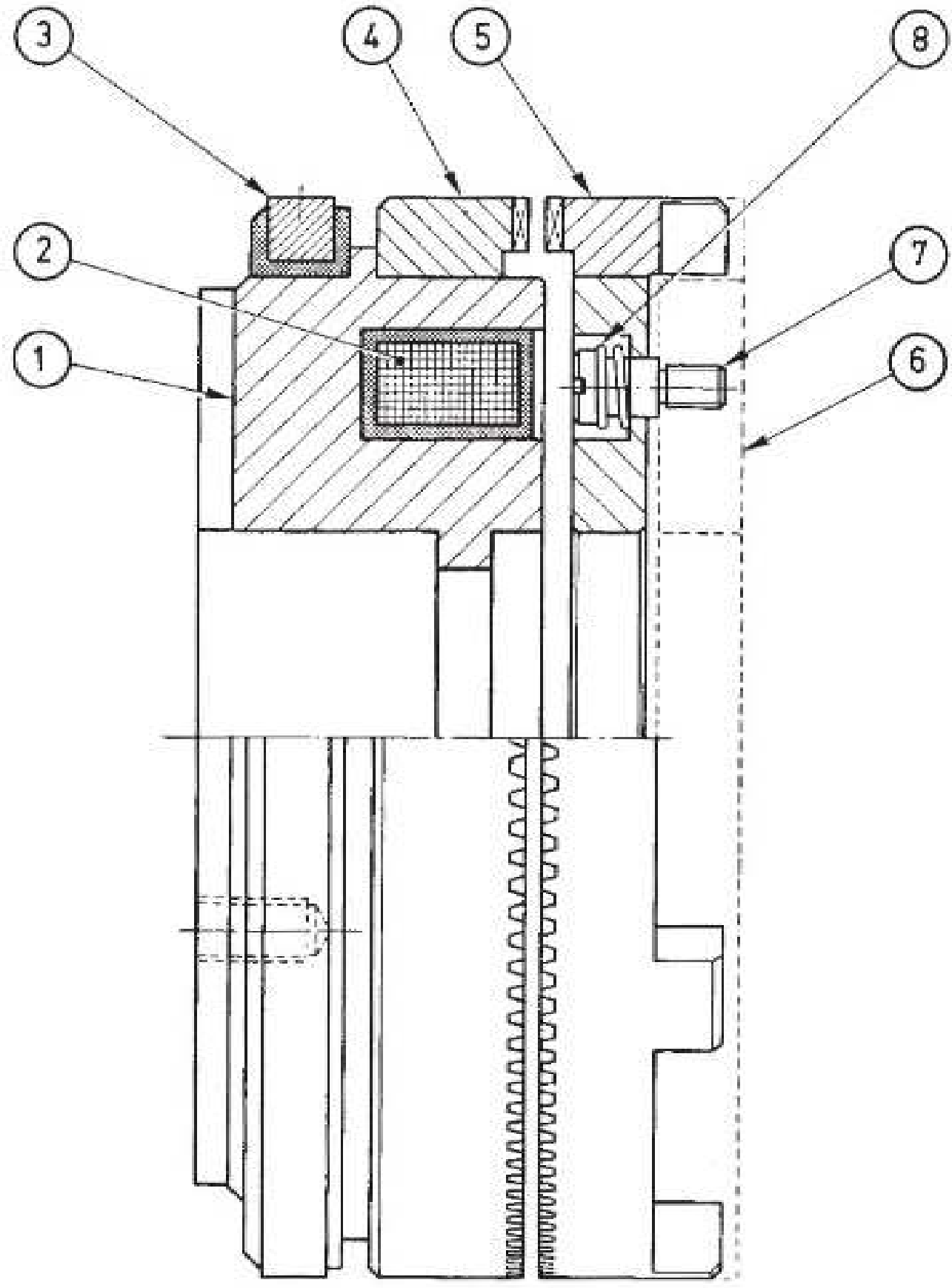

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. SBĚRNÝ KROUŽEK
4. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI
5. OZUBENÁ PŘÍRUBA KOTVY
6. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
7. VODICÍ KOLÍK PRUŽINY
8. PRUŽINA
