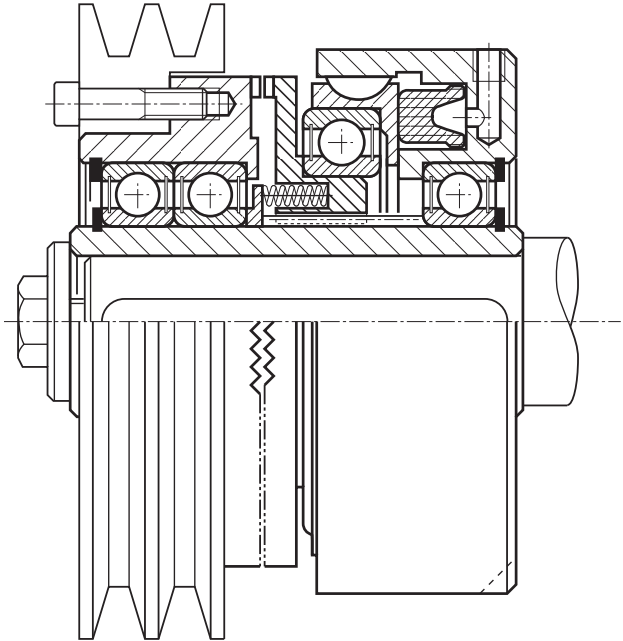

Pneumatická ozubená spojka s předním ozubením a převodovým nábojem
- Standardní provozní tlak: 6 barů
- Použití v suché nebo olejové lázni
- Snadná montáž s převodovým nábojem (7), který lze osadit korunovým kolem nebo řemenicí apod. pro přenos pohybu na paralelní hřídel
- Statické momenty (Ms) od 110 do 2100 Nm

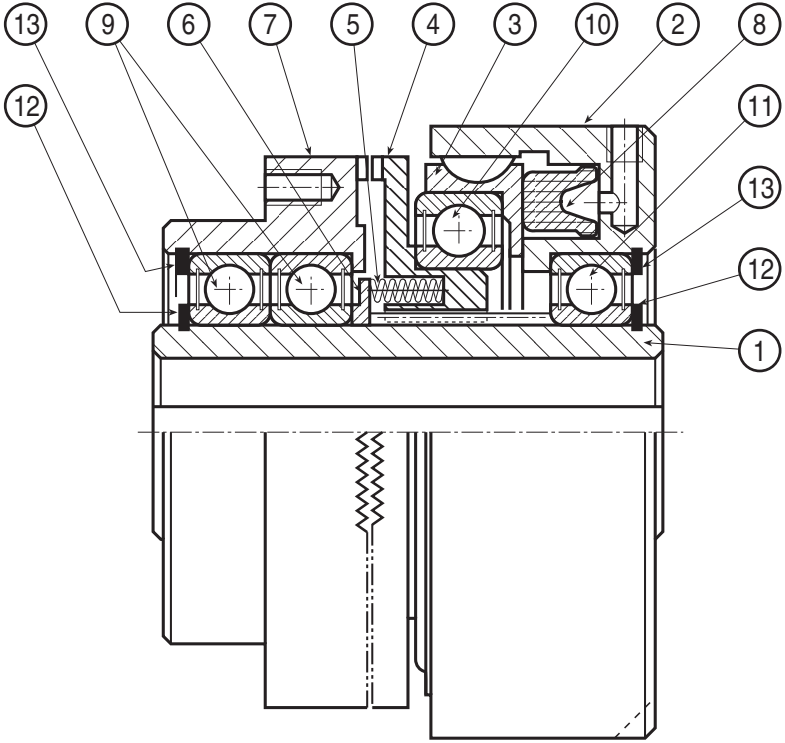

1. NÁBOJ
2. VÁLEC
3. PÍST
4. OZUBENÝ KROUŽEK
5. PRUŽINA
6. OPĚRNÝ KROUŽEK PRUŽINY
7. NÁBOJ
8. TĚSNICÍ KROUŽEK
9. LOŽISKA POUZDRA
10. LOŽISKO
11. LOŽISKO NÁBOJE
12. VNĚJŠÍ POJISTNÝ KROUŽEK
13. VNITŘNÍ POJISTNÝ KROUŽEK
