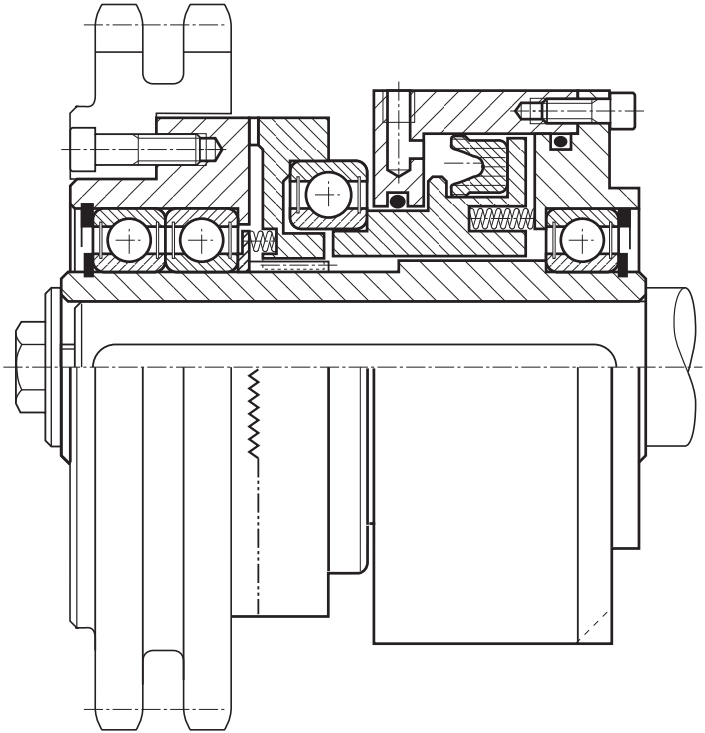

Pružinová, pneumaticky uvolňovaná zubová spojka s převodovým nábojem
- Ovládací tlak 6 barů spíná spojku
- Převodový náboj (6) umožňuje snadnou montáž zubové spojky a přidání korunového kola nebo řemenice atd.
- Statické momenty (Ms) od 110 do 2100 Nm

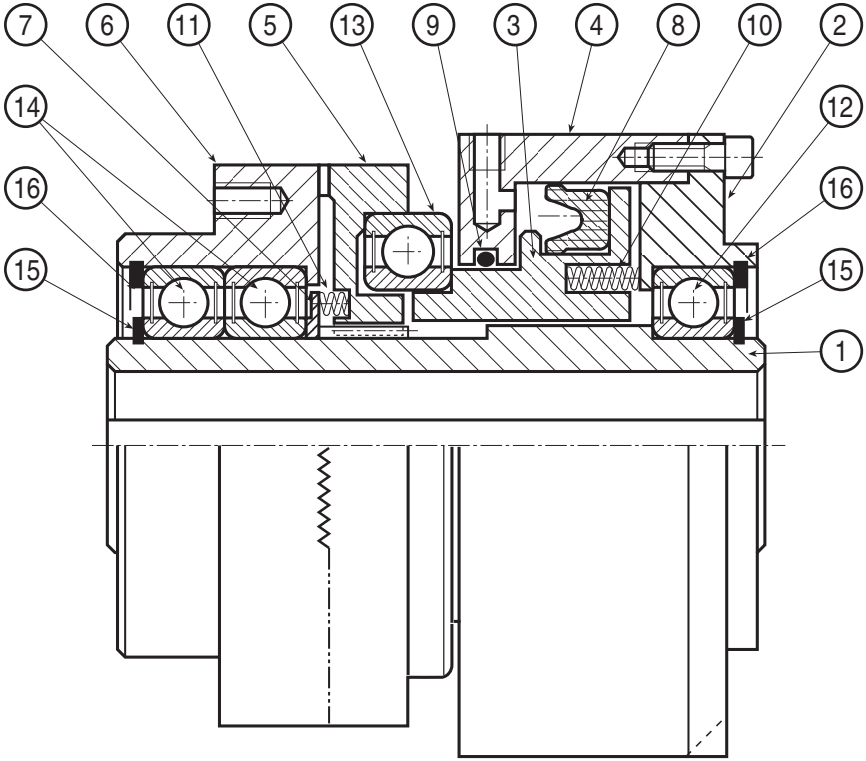

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OZUBENÝ KROUŽEK
6. NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. LOŽISKA POUZDRA
15. VNĚJŠÍ POJISTNÝ KROUŽEK
16. VNITŘNÍ POJISTNÝ KROUŽEK
