Zubová spojka pneumaticky spínaná s pružnou spojkou
- Ovládací tlak 6 barů spíná spojku

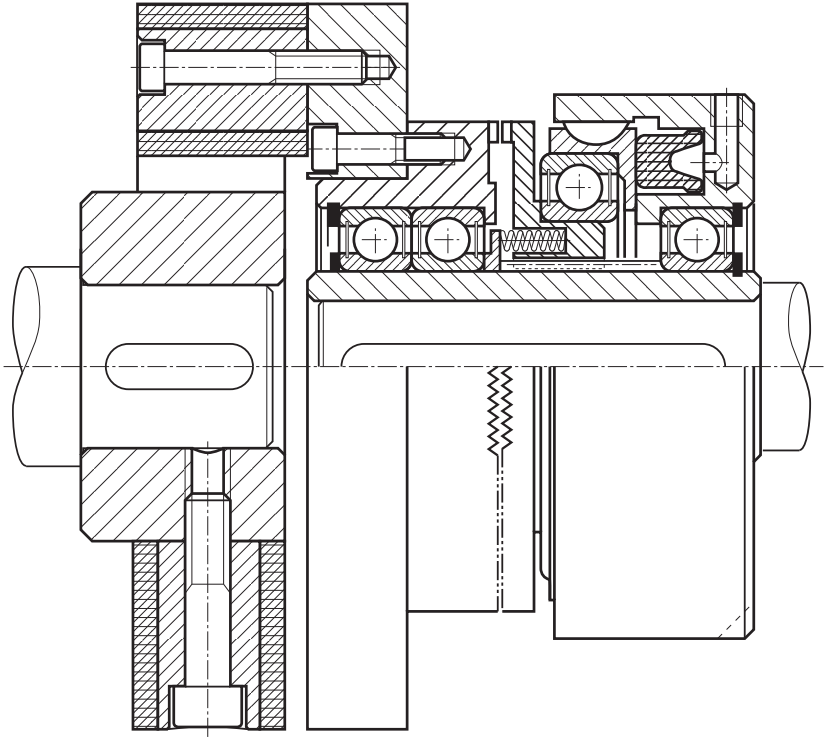

- Montáž mezi dva protilehlé hřídele s drážkováním náboje (1) na hnací hřídel a hnaného hřídele na náboj pružné spojky (15)
- Statický moment (Ms) od 110 do 2100 Nm

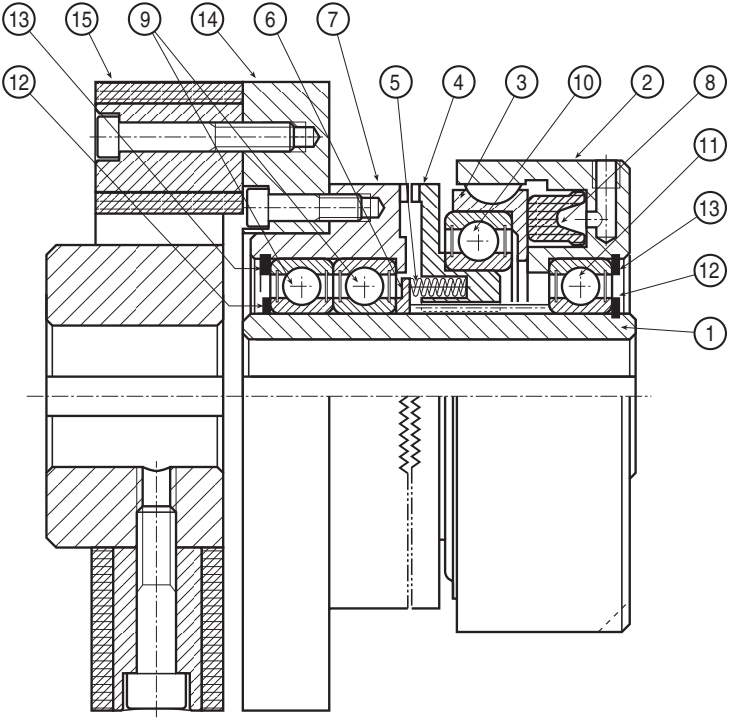

1. NÁBOJ
2. VÁLEC
3. PÍST
4. OZUBENÝ KROUŽEK
5. PRUŽINA
6. OPĚRNÝ KROUŽEK PRUŽINY
7. NÁBOJ
8. TĚSNICÍ KROUŽEK
9. LOŽISKA POUZDRA
10. LOŽISKO
11. LOŽISKO NÁBOJE
12. VNĚJŠÍ POJISTNÝ KROUŽEK
13. VNITŘNÍ POJISTNÝ KROUŽEK
14. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
15. PRUŽNÁ SPOJKA
