Pneumatická ozubená spojka s předním ozubením a převodovou přírubou
- Standardní provozní tlak: 6 barů
- Použití za sucha a v oleji

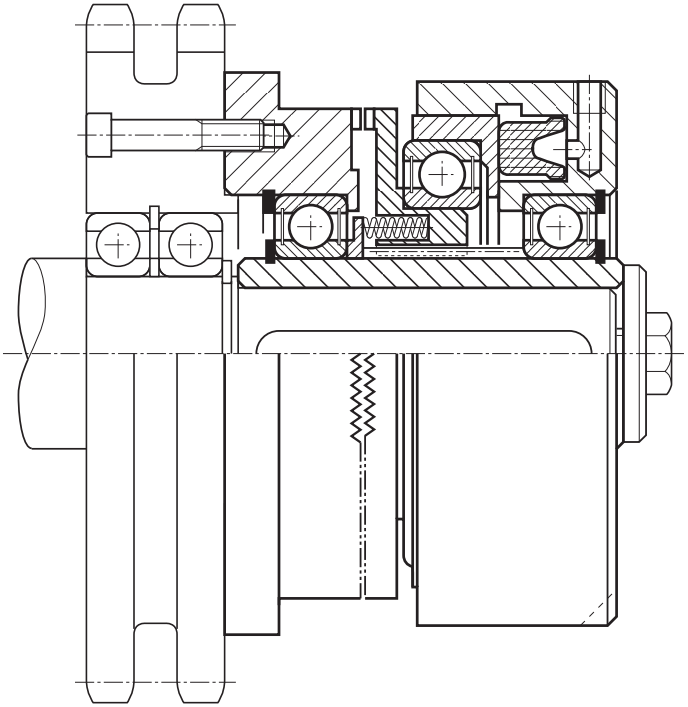

- Jednotka je namontována na hnacím hřídeli (1); pomocí převodovky (7) lze pohyb přenášet na korunové kolo nebo řemenici
- Statické momenty (Ms) od 110 do 2100 Nm

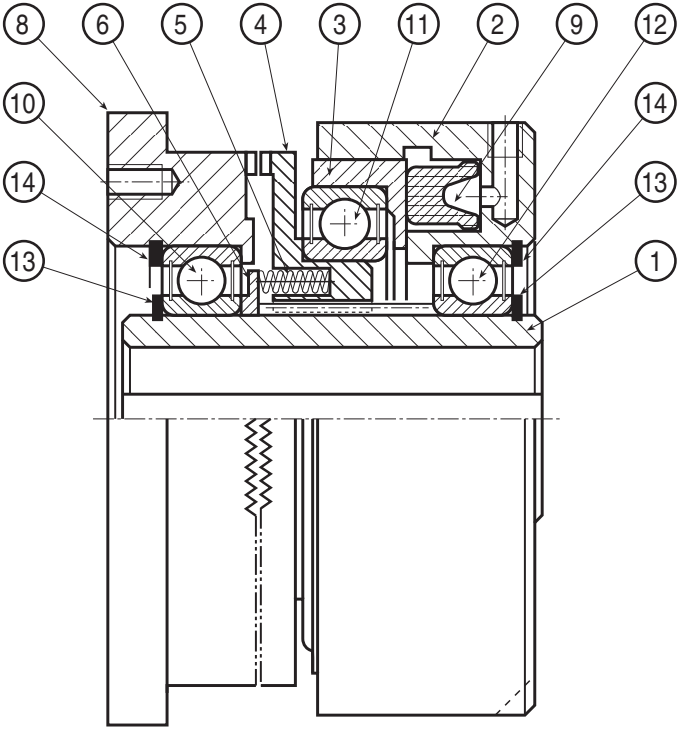

1. NÁBOJ
2. VÁLEC
3. PÍST
4. OZUBENÝ KROUŽEK
5. PRUŽINA
6. OPĚRNÝ KROUŽEK PRUŽINY
7. OZUBENÁ PŘÍRUBA (PROTIKUS)
8. PŘÍRUBA PŘEVODOVKY
9. TĚSNICÍ KROUŽEK
10. LOŽISKO PŘÍRUBY
11. LOŽISKO
12. LOŽISKA POUZDRA
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
