Pneumatická ozubená spojka s předním ozubením a krytem
- Standardní provozní tlak: 6 barů
- Používá se pro suché a olejové aplikace

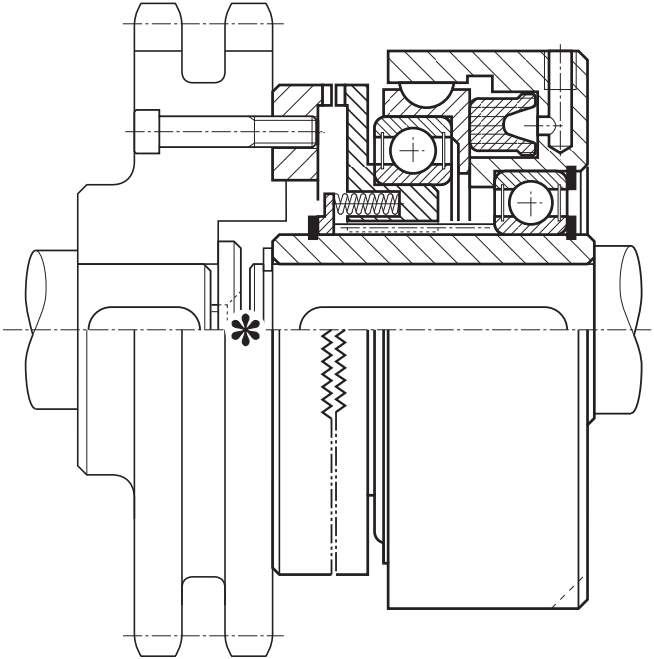

- Montáž v dokonalé souososti mezi hřídelem drážkovaným k náboji (1) a částí připevněnou ke skříni převodovky (7)
- Statické momenty (Ms) od 110 do 2100 Nm

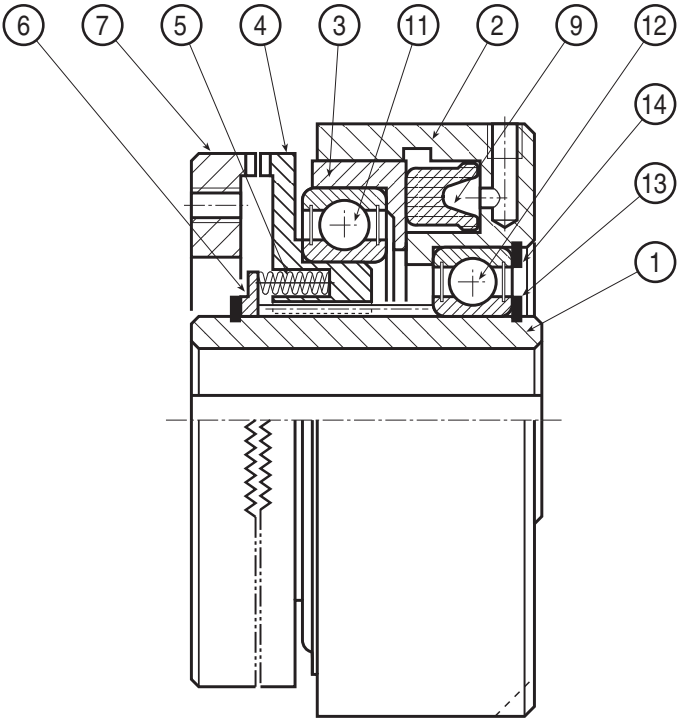

1. NÁBOJ
2. VÁLEC
3. PÍST
4. OZUBENÝ KROUŽEK
5. PRUŽINA
6. OPĚRNÝ KROUŽEK PRUŽINY
7. OZUBENÁ PŘÍRUBA (PROTIKUS)
8. PŘÍRUBA PŘEVODOVKY
9. TĚSNICÍ KROUŽEK
10. LOŽISKO PŘÍRUBY
11. LOŽISKO
12. LOŽISKA POUZDRA
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
