Pneumatická zubová spojka s pružinou
- Ovládací tlak 6 barů spíná spojku
- Montáž: nutná dokonalá souosost obou částí
- Statický moment (Ms) od 110 do 2100 Nm

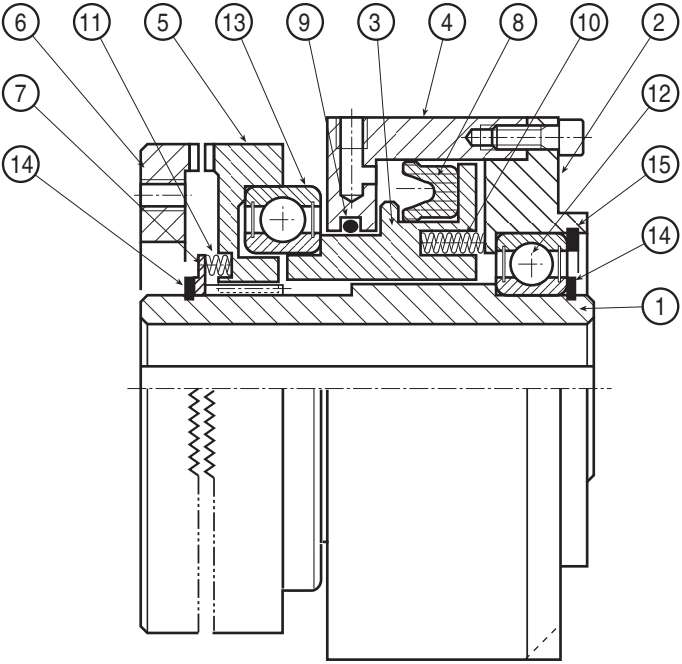

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OZUBENÝ KROUŽEK
6. OZUBENÝ NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. VNĚJŠÍ POJISTNÝ KROUŽEK
15. VNITŘNÍ POJISTNÝ KROUŽEK

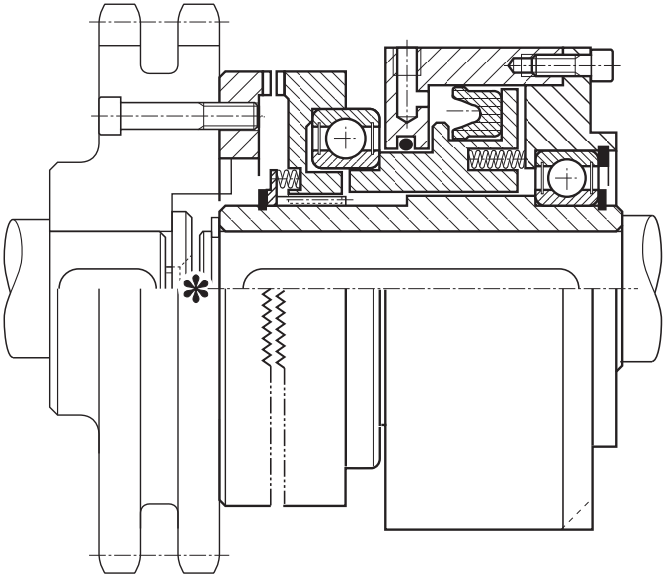

* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
