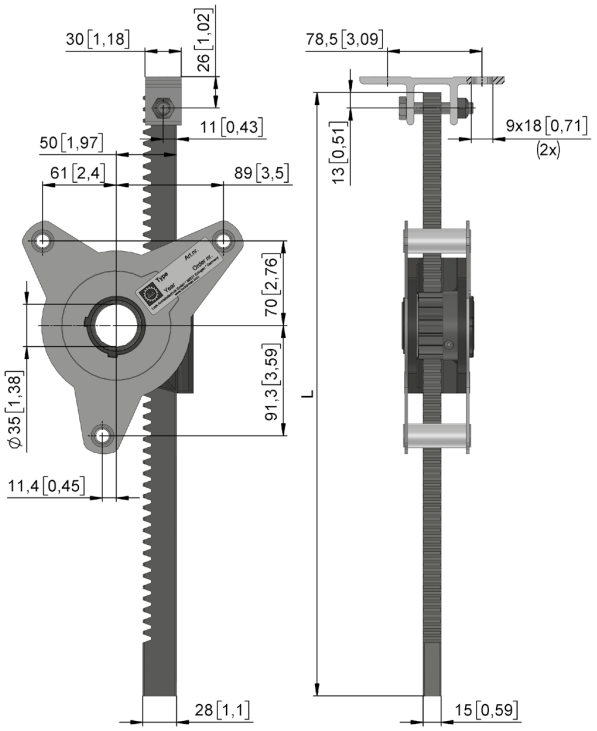

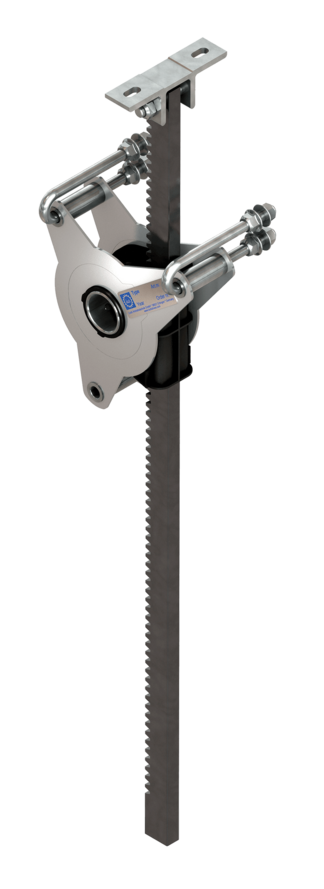

- Kompaktní hřebenové a pastorkové jednotky pro ovládání těžkých panelů

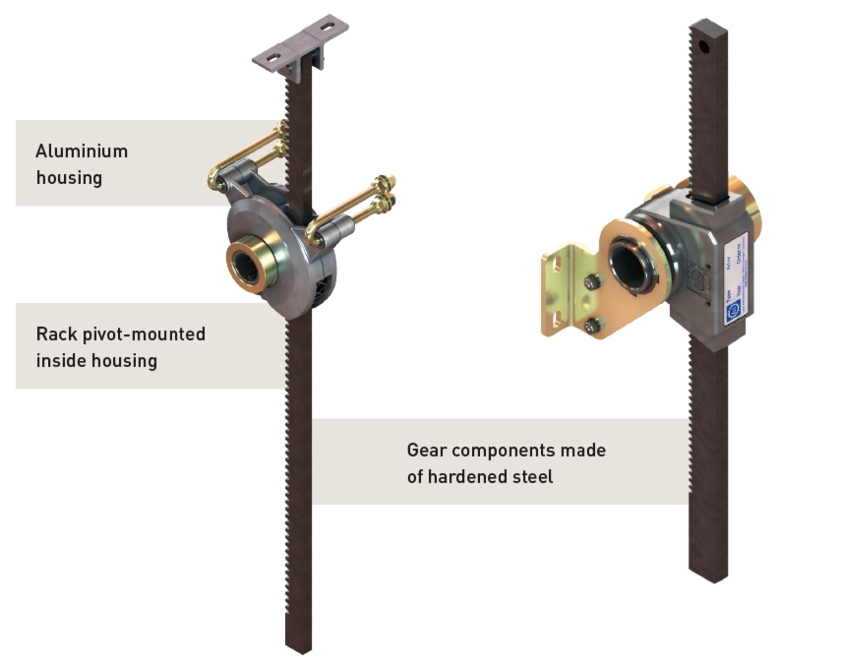

- Hliníkové pouzdro s vedením hřebene
- Hnací pastorek pro 1" trubku je zároveň montážní otvor pro hnací trubku
- Délky zdvihu 600 - 2000 mm
- Hřeben a pastorek z oceli
- Mazivo pro hřeben LUB 20 v rozsahu dodávky

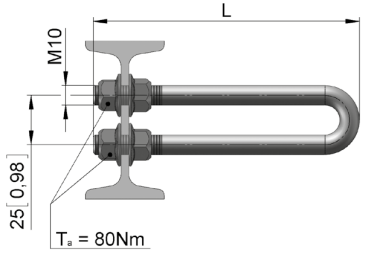

- Příslušenství v podobě U-držáku pro délkovou kompenzaci v délkách 175 mm
| Verze | Typ č. | F | Zdvih na otáčku v |
r |
m |
| (N) | (mm/n) | (mm) | (kg) | ||
| ZSG 15.1201 | 61515.1201.00 | 1 200 | 151 | 24 | 1,4 |
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg) | ||
| ZSZ 15.0665 | 61515.1297.0665 | 1 200 | 600 | 800 | 2,8 |
| ZSZ 15.0865 | 61515.1297.0865 | 1 200 | 800 | 1 000 | 3,5 |
| ZSZ 15.1065 | 61515.1297.1065 | 1 200 | 1 000 | 1 200 | 4,2 |
| ZSZ 15.1265 | 61515.1297.1265 | 1 200 | 1 200 | 1 400 | 4,8 |
| ZSZ 15.1465 | 61515.1297.1465 | 1 200 | 1 400 | 1 600 | 5,5 |
| ZSZ 15.1665 | 61515.1297.1665 | 1 200 | 1 600 | 1 800 | 6,2 |
| ZSZ 15.1865 | 61515.1297.1865 | 1 200 | 1 800 | 2 000 | 6,9 |
| Verze | Typ č. | Info | m |
| (kg) | |||
| ZSZ 15.9802 | 61515.1298.0201 | U-držák // L = 175 mm | 0,3 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
