Objednací kód: RKF - d1 - l1 | Příklad objednání: RKF-10-37
RKF... základna
d1... průměr čepu
l1... délka čepu

Popis:

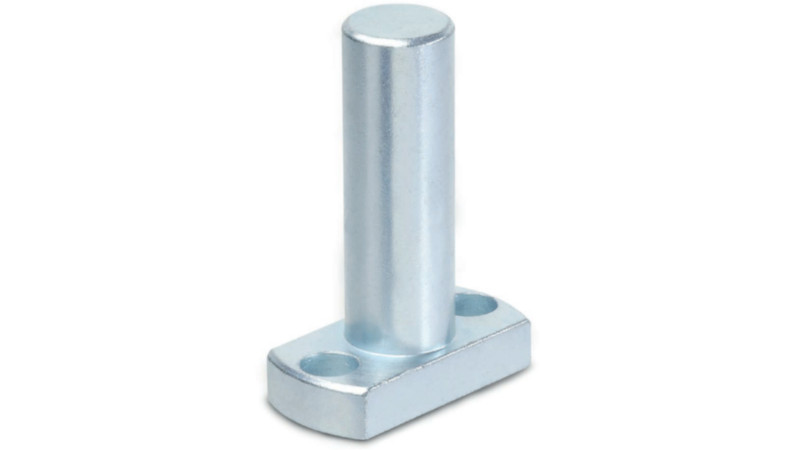

Základna RKF jsou vysoustruženy z kruhových ocelových profilů a jsou pozinkované.

Základna se dvěma otvory slouží jako rozhraní nebo k upevnění přírubového montážního šroubu na místo použití.

Vzdálenost otvorů m v rámci jmenovité velikosti je u všech upevňovacích svorníků s možností upevnění stejná, aby byla zajištěna snadná výměna a kombinace.

Základna RKF jsou vhodnou alternativou k základním svěrným uchycením BG v případě, že je vyžadována obzvláště nízká montážní výška.

rkf

 Rozměry:

Rozměry (mm)
d1 l1 b d2 d3 l2 l3 m
8 18 32 14 31,5 M4 6 2 22
10 21 37 16 38 M5 8 2,5 27
12 22 39 16 38 M5 8 2,5 27
15 27,5 47,5 20 45 M6 10 4 32
16 28 49 20 45 M6 10 4 32
20 35 60 25 50 M6 10 4 36
