XSFE...5200

Základní popis:

Vodicí jednotka pro vysoké zatížení XSFExxx.5200 se skládá z nosné radiální kladky a excentrické kladky, které jsou namontovány na montážní desce. Excentrickou kladku lze nastavit na obou stranách, aby se minimalizovala vůle mezi jednotkou a profilem. Navíc díky robustní axiální kladce může být v axiálním směru absorbováno až o 35% vyšší zatížení v porovnání se standardním provedením s jehlovým ložiskem. V závislosti na zatížení je tato vodicí jednotka pro velké zatížení k dispozici v různých velikostech.

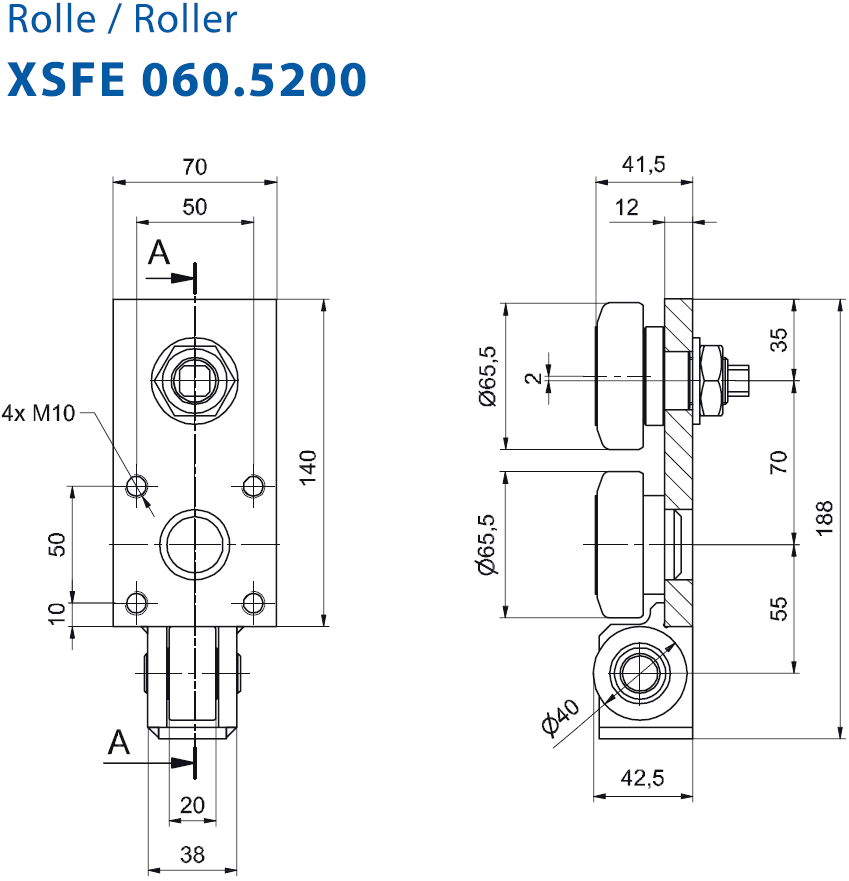

Vodící jednotka XSFE 060.5200 / F_R = 15,39kN / F_A = 9,00kN / Ø = 65,5mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

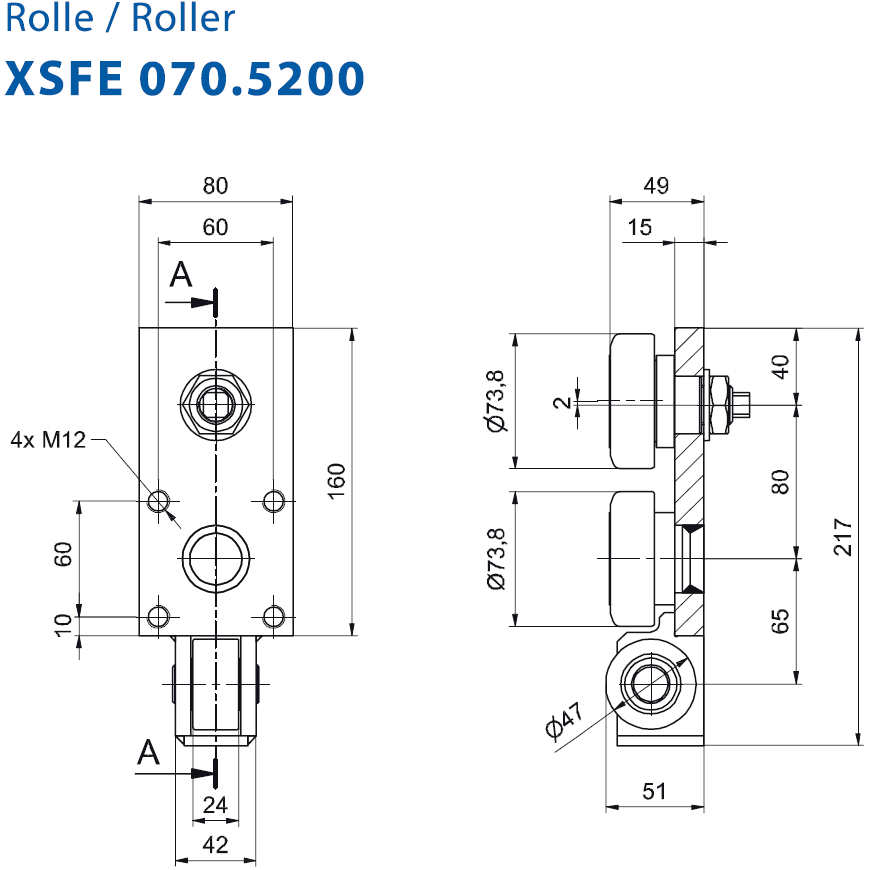

Vodící jednotka XSFE 070.5200 / F_R = 16,43kN / F_A = 14,00kN / Ø = 73,8mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

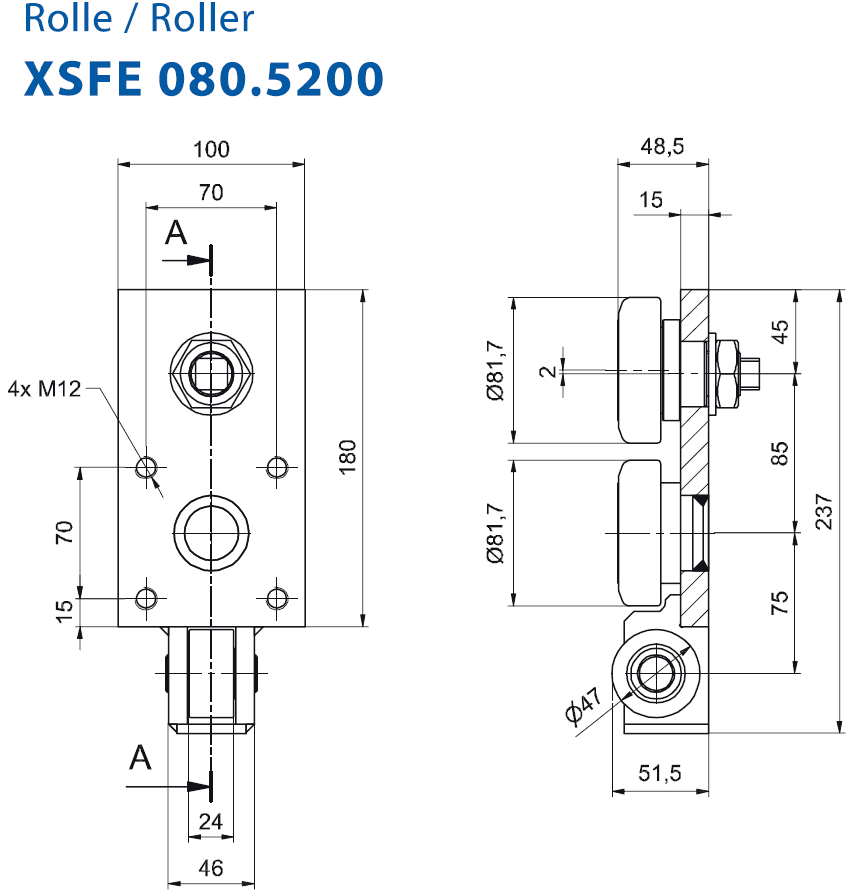

Vodící jednotka XSFE 080.5200 / F_R = 18,21kN / F_A = 14,00kN / Ø = 81,7mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

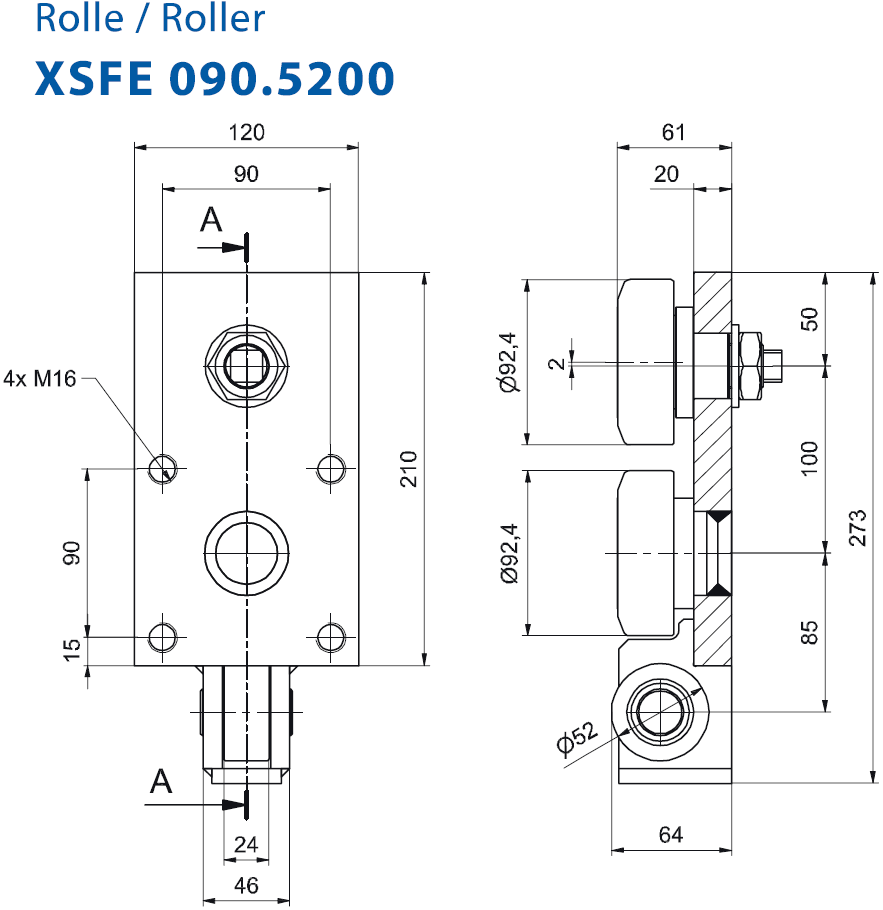

Vodící jednotka XSFE 090.5200 / F_R = 31,68kN / F_A = 17,00kN / Ø = 92,4mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

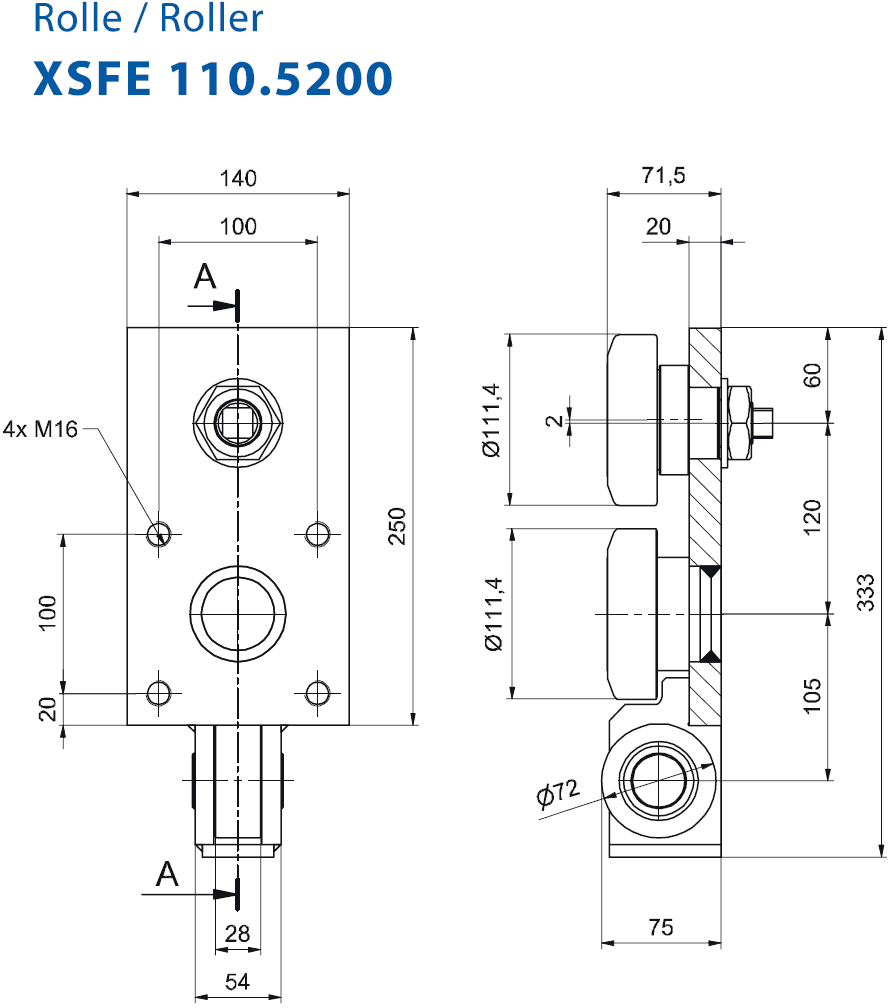

Vodící jednotka XSFE 110.5200 / F_R = 34,85kN / F_A = 27,00kN / Ø = 111,4mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

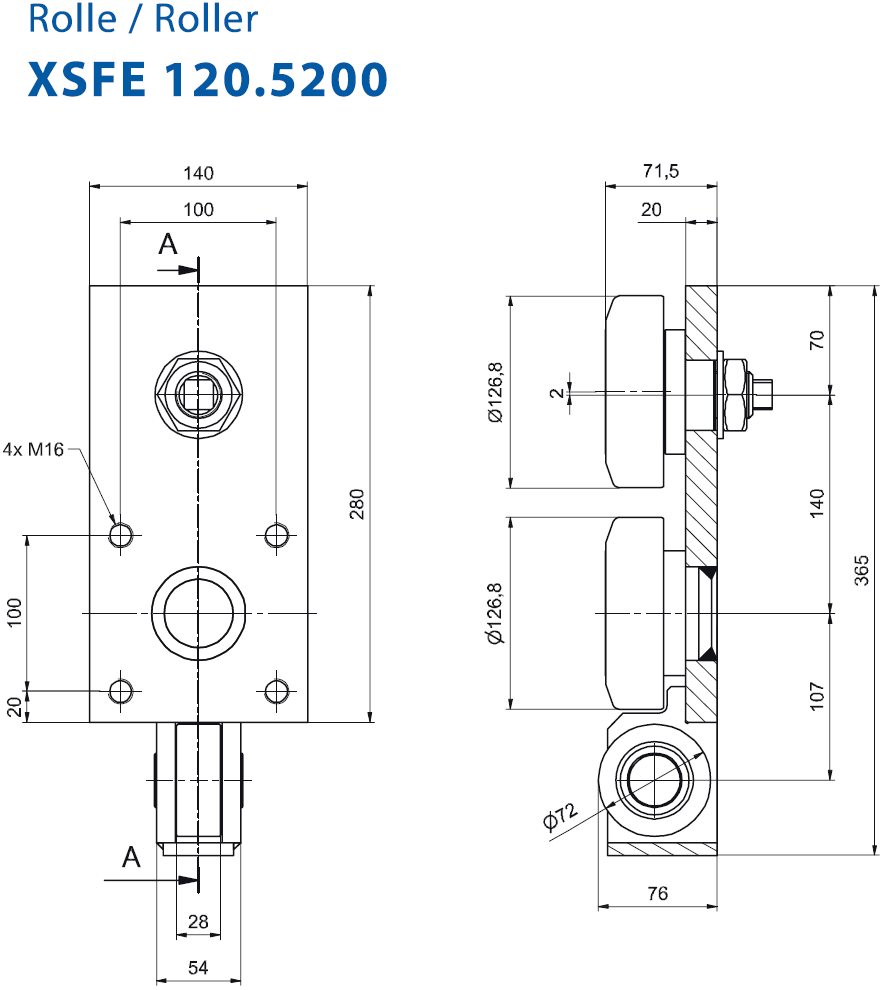

Vodící jednotka XSFE 120.5200 / F_R = 47,43kN / F_A = 27,00kN / Ø = 126,8mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

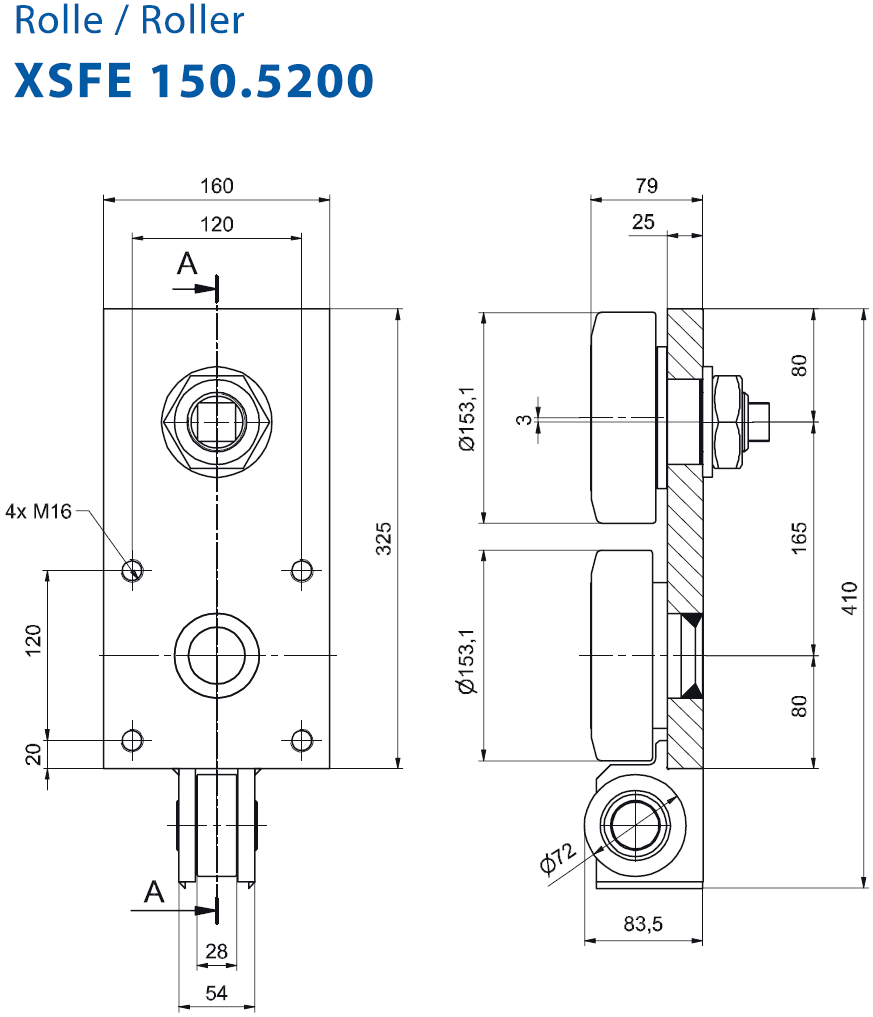

Vodící jednotka XSFE 150.5200 / F_R = 82,19kN / F_A 27,00= kN / Ø = 153,1mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
