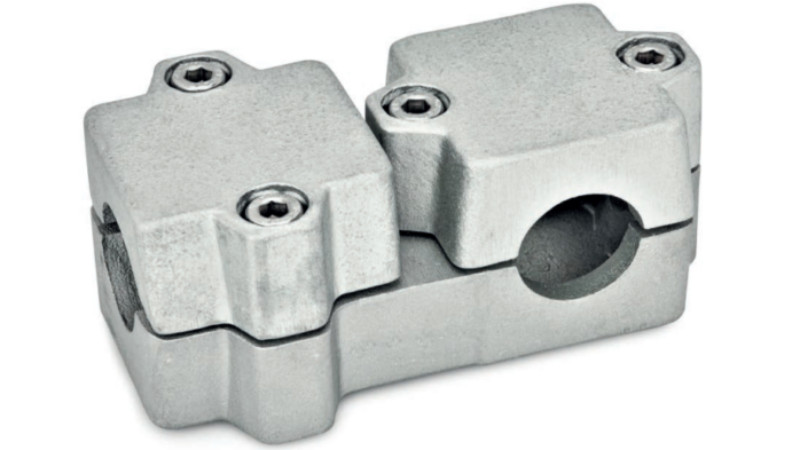

Úhlová spojka TM

Objednací kód: TM - d1 - s2 - k - z - o | Příklad objednání: TM-B30-V30-50-1-8
TM... úhlová spojka
d1 / s1... svěrný spoj 1
       d1 = kruhový průřez
       s1 = čtvercový průřez
d2 / s2... svěrný spoj 2
       d2 = kruhový průřez
       s2 = čtvercový průřez
k... hloubka svěrného spoje
z... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

T-spojky TM z tlakově litého hliníku mají dělené upínací body se stejným kruhovým nebo čtvercovým průřezem, které byly částečně opracovány řeznými metodami.

Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru T. Do nich se dostávají obvykle dostupné konstrukční trubky prostřednictvím několika žeber v průřezu otvorů.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

Rozměry:

Svěrný spoj 1		Svěrný spoj 2		Hloubka svěrného spoje	Rozměry				Šroub	Příslušenství
Kruh	Čtverec	Kruh	Čtverec	Hloubka svěrného spoje	Rozměry				Šroub	HSK pro z
d₁	s₁	d₂	s₂	k	l₁	l₂	l₃	m	z	l₄
B 20	V 20	B 20	V 20	50	120	68	46	86	M8x35	78
B 25	V 25	B 25	V 25	50	120	68	46	86	M8x35	78
B 30	V 30	B 30	V 30	50	120	68	46	86	M8x35	78
B 30	V 30	B 30	V 30	60	141	79	59	101,5	M8x50	78
B 32	-	B 32	-	60	141	79	59	101,5	M8x50	78
B 35	V 35	B 35	V 35	60	141	79	59	101,5	M8x50	78
B 40	V 40	B 40	V 40	60	141	79	59	101,5	M8x50	78
B 40	V 40	B 40	V 40	76	176	98	70	127	M10x60	92
B 42	-	B 42	-	76	176	98	70	127	M10x60	92
B 45	V 45	B 45	V 45	76	176	98	70	127	M10x60	92
B 48	-	B 48	-	76	176	98	70	127	M10x60	92
B 50	V 50	B 50	V 50	76	176	98	70	127	M10x60	92
