Úhlová spojka ES

Objednací kód: ES - d1 - d2 - z - o | Příklad objednání: ES-B30-B30-1-8
ES... úhlová spojka
d1... Ø d1 - svěrný spoj 1
d2... Ø d2 - svěrný spoj 2
z... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

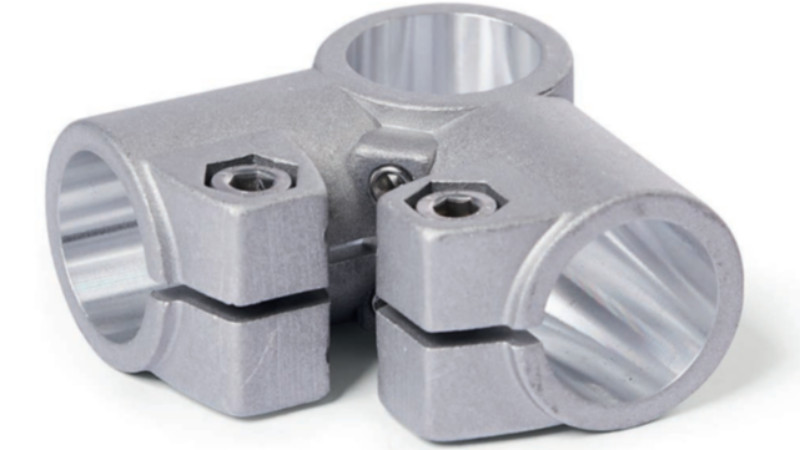

Úhlové spojky ES z tlakově litého hliníku mají válcové upínací body opracované metodami řezání. Dva upínací body mají drážkovaný průřez a jeden nemá žádnou upínací drážku.

Všechny otvory upínacích bodů jsou vůči sobě uspořádány pod úhlem 90°. Drážkované otvory leží v rovině, zatímco průřez otvorů bez drážek je v rovině. upínací štěrbina je kolmá k této rovině. Všechny otvory dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru. Tupé šrouby s kalichovými hroty působí radiálně na průřez otvoru pro upnutí bez upínací štěrbiny. Středicí otvory na upnuté trubce zabraňují vzniku tlakových bodů a umožňují přesné polohování.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

Rozměry:

Svěrný spoj 1	Svěrný spoj 2	Rozměry						Šroub	Příslušenství
Kruh	Kruh	Rozměry						Šroub	HSK pro z
d₁	d₂	d₃	d₄	l₁	l₂	l₃	m	z	l₃
B 20	B 20	40	M8	120	80	52	60	M8x25	-
B 25	B 25	40	M8	120	80	52	60	M8x25	78
B 30	B 30	40	M8	120	80	52	60	M8x25	78
B 40	B 40	65	M10	206	135,5	77,5	103	M10x50	-
B 42	B 42	65	M10	206	135,5	77,5	103	M10x50	-
B 45	B 45	65	M10	206	135,5	77,5	103	M10x50	92
B 48	B 48	65	M10	206	135,5	77,5	103	M10x50	92
B 50	B 50	65	M10	206	135,5	77,5	103	M10x50	92
