Jednokotoučová pneumatická spojka s převodovým nábojem
- Používá se pro suché aplikace

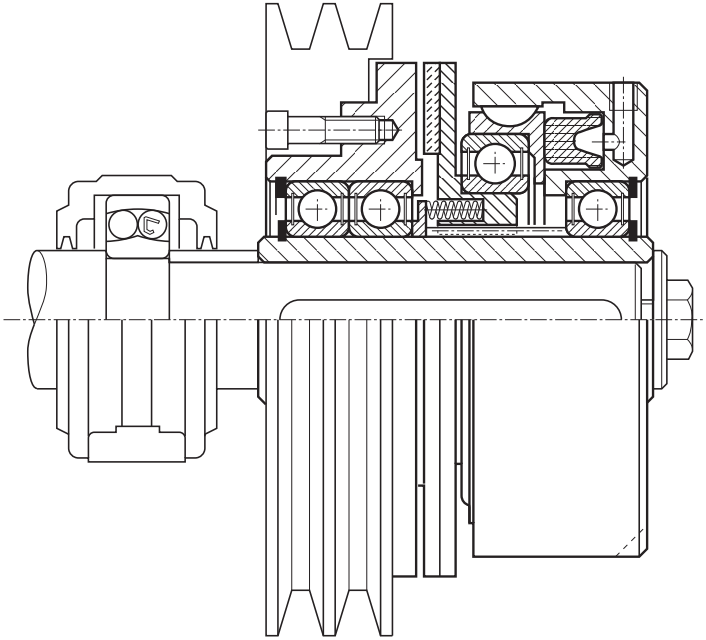

- Převodovka umožňuje snadnou montáž a může být vybavena řemenicí nebo ozubeným kolem pro přenos pohybu na paralelní hřídel

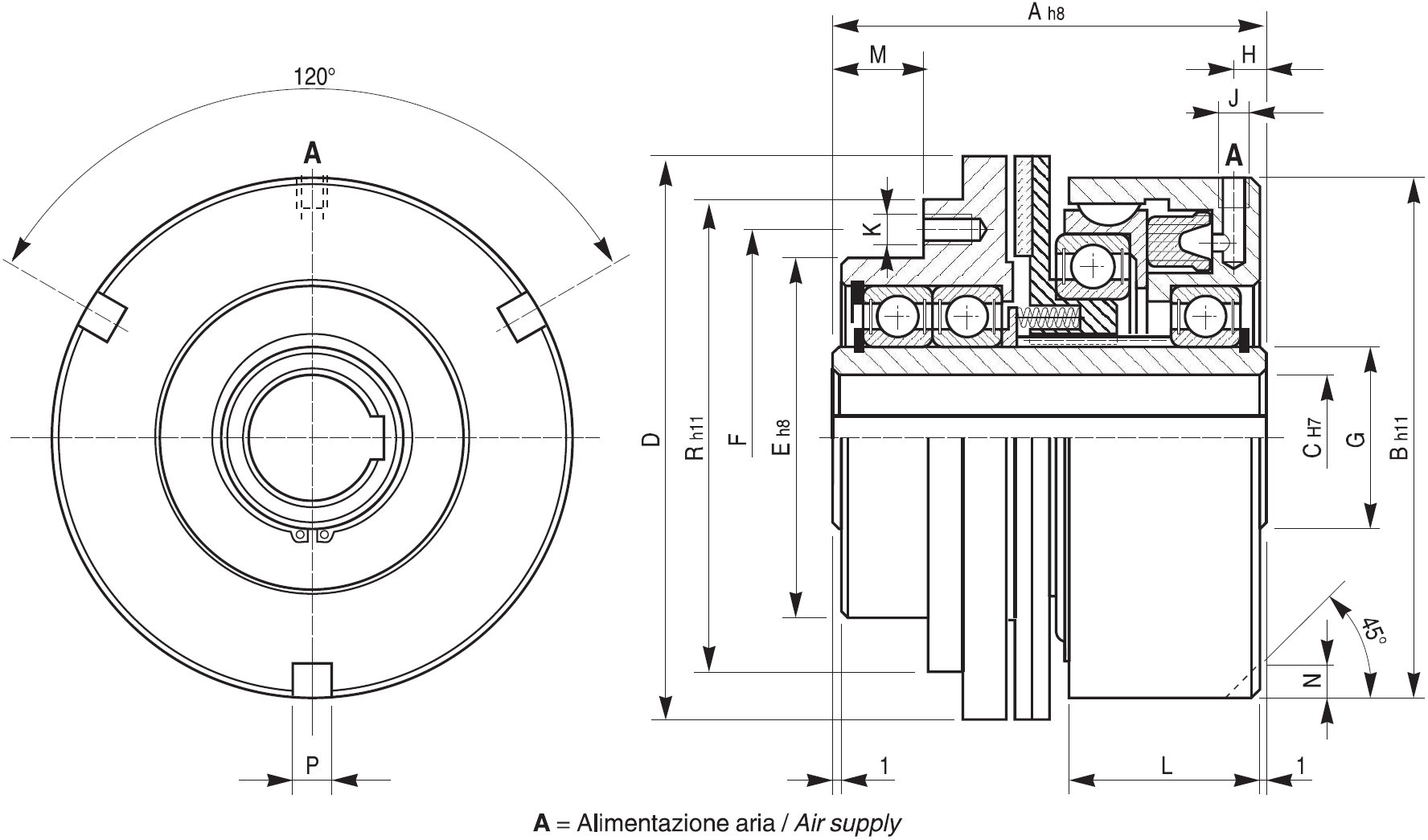

| Velikost |
Rozměry (mm) | |||||||||||||||
| A |
B | C min. | C max. | D | E | F |
G |
H |
J | K (n° x Ø) | L | M | N | P | R | |
| 00 | 86 | 97 | 14 | 20 | 112 | 35 | 82 | 30 | 7 | 1/8" | 3xM6 | 38 | 18 | 9 | 10 | 92 |
| 01 | 93 | 115 | 15 | 25 | 118 | 72 | 88 | 35 | 7 | 1/8" | 3xM6 | 46 | 19 | 10 | 10 | 98 |
| 02 | 98 | 127 | 18 | 34 | 136 | 88 | 102 | 45 | 7 | 1/8" | 3xM6 | 44 | 20 | 10 | 10 | 113 |
| 03 | 101 | 134 | 18 | 34 | 146 | 88 | 108 | 45 | 7,5 | 1/8" | 3xM6 | 45 | 20 | 10 | 10 | 119 |
| 04 | 112 | 153 | 20 | 46 | 168 | 102 | 120 | 60 | 9 | 1/4" | 6xM6 | 49 | 23 | 12 | 12 | 132 |
| 05 | 113 | 167 | 25 | 50 | 178 | 112 | 135 | 65 | 9 | 1/4" | 6xM8 | 55 | 22 | 12 | 12 | 152 |
| 06 | 129 | 193 | 30 | 60 | 218 | 132 | 155 | 75 | 9 | 1/4" | 6xM8 | 60 | 23 | 12 | 12 | 173 |
| 07 | 146 | 216 | 30 | 68 | 248 | 145 | 180 | 85 | 9 | 1/4" | 6xM10 | 65 | 32 | 14 | 14 | 200 |
| Velikost |
Statický moment Ms [Nm] | Pracovní tlak | Objem válce |
R.P.M. max. |
| [bar] | [cm3] | |||
| 00 | 20 | 6 | 6 | 3000 |
| 01 | 30 | 6 | 8 | 3000 |
| 02 | 50 | 6 | 12 | 2400 |
| 03 | 65 | 6 | 15 | 2400 |
| 04 | 100 | 6 | 25 | 2000 |
| 05 | 140 | 6 | 30 | 2000 |
| 06 | 240 | 6 | 40 | 1600 |
| 07 | 350 | 6 | 50 | 1400 |

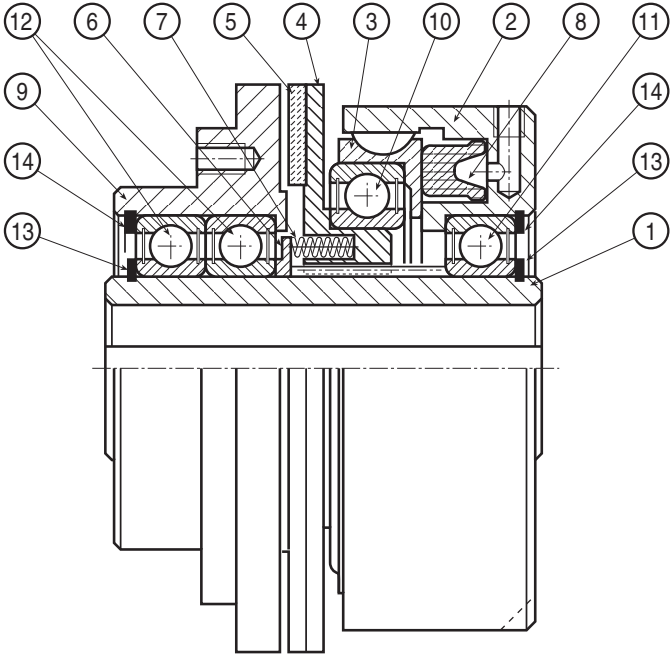

1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. TŘECÍ KROUŽEK
6. OPĚRNÝ KROUŽEK PRUŽINY
7. PRUŽINA
8. TĚSNICÍ KROUŽEK
9. NÁBOJ
10. LOŽISKO
11. LOŽISKO NÁBOJE
12. LOŽISKA POUZDRA
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
15. PRUŽNÁ SPOJKA
