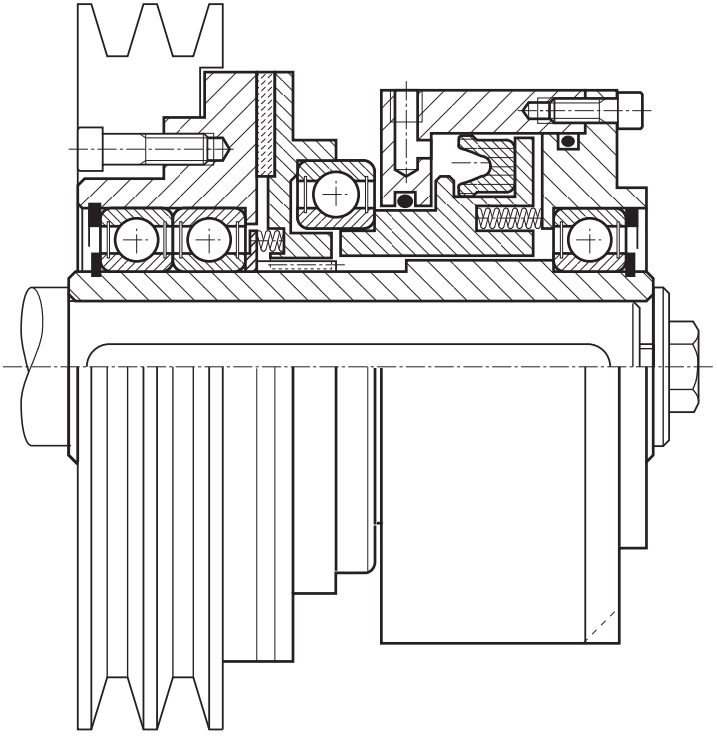

Jednokotoučová spojka, pneumaticky uvolňovaná, pružinová
- Vypíná se tlakem (6 barů)
- Pro suché aplikace
- Převodový náboj umožňuje snadnou montáž a může být vybaven řemenicí nebo ozubeným kolem pro přenos pohybu na paralelní hřídel
- Statické momenty (Ms) od 20 do 350 Nm

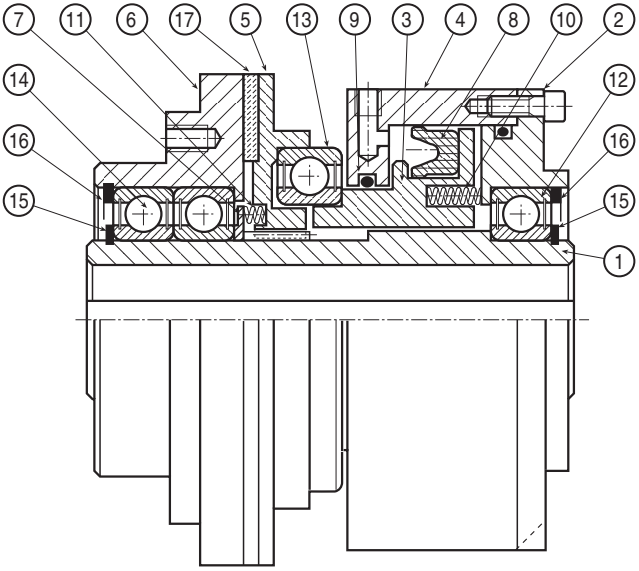

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OPĚRNÝ KROUŽEK
6. NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. LOŽISKA POUZDRA
15. VNĚJŠÍ POJISTNÝ KROUŽEK
16. VNITŘNÍ POJISTNÝ KROUŽEK
17. TŘECÍ KROUŽEK
18. PRUŽNÁ SPOJKA
