Jednokotoučová spojka, pružinová, pneumaticky vypínaná
- Vypíná se tlakem (6 barů)

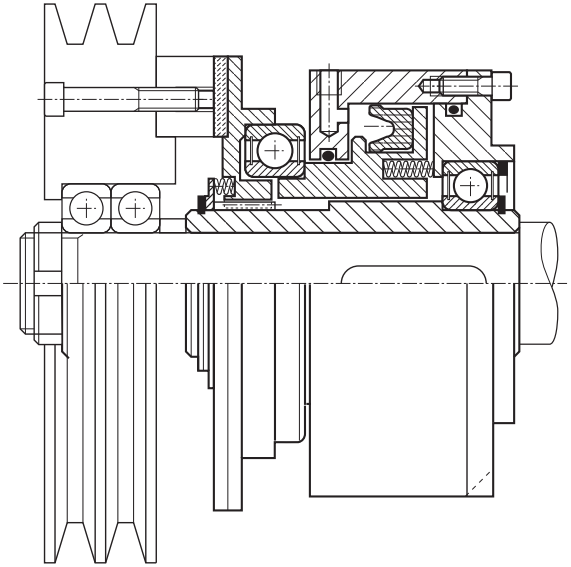

- Montáž: náboj s drážkou na hřídeli s přítlačným kroužkem v přesné vzdálenosti (vzduchová mezera) na opačné straně
- Statický moment (Ms) od 20 do 350 Nm

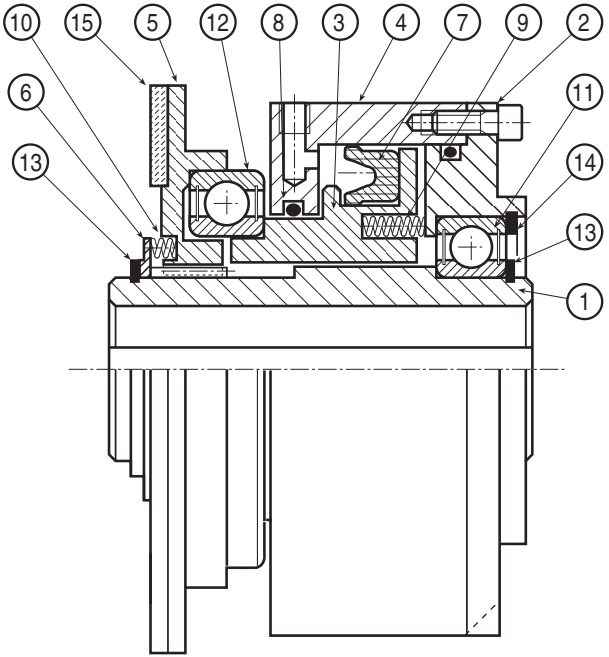

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OPĚRNÝ KROUŽEK
6. OPĚRNÝ KROUŽEK PRUŽINY
7. TĚSNICÍ KROUŽEK
8. O-KROUŽEK
9. PRUŽINA
10. TLAČNÁ PRUŽINA
11. LOŽISKO NÁBOJE
12. LOŽISKO
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
15. TŘECÍ KROUŽEK
