4 POLE FACE elektromagnetická spojka EMSL/DF-C, EMSL/DF-C-ME

- Kompletní provedení s magnetem uloženým v ložiskách

- Napětí 24 V DC - 0 + 15%

- Používá se především pro suché aplikace

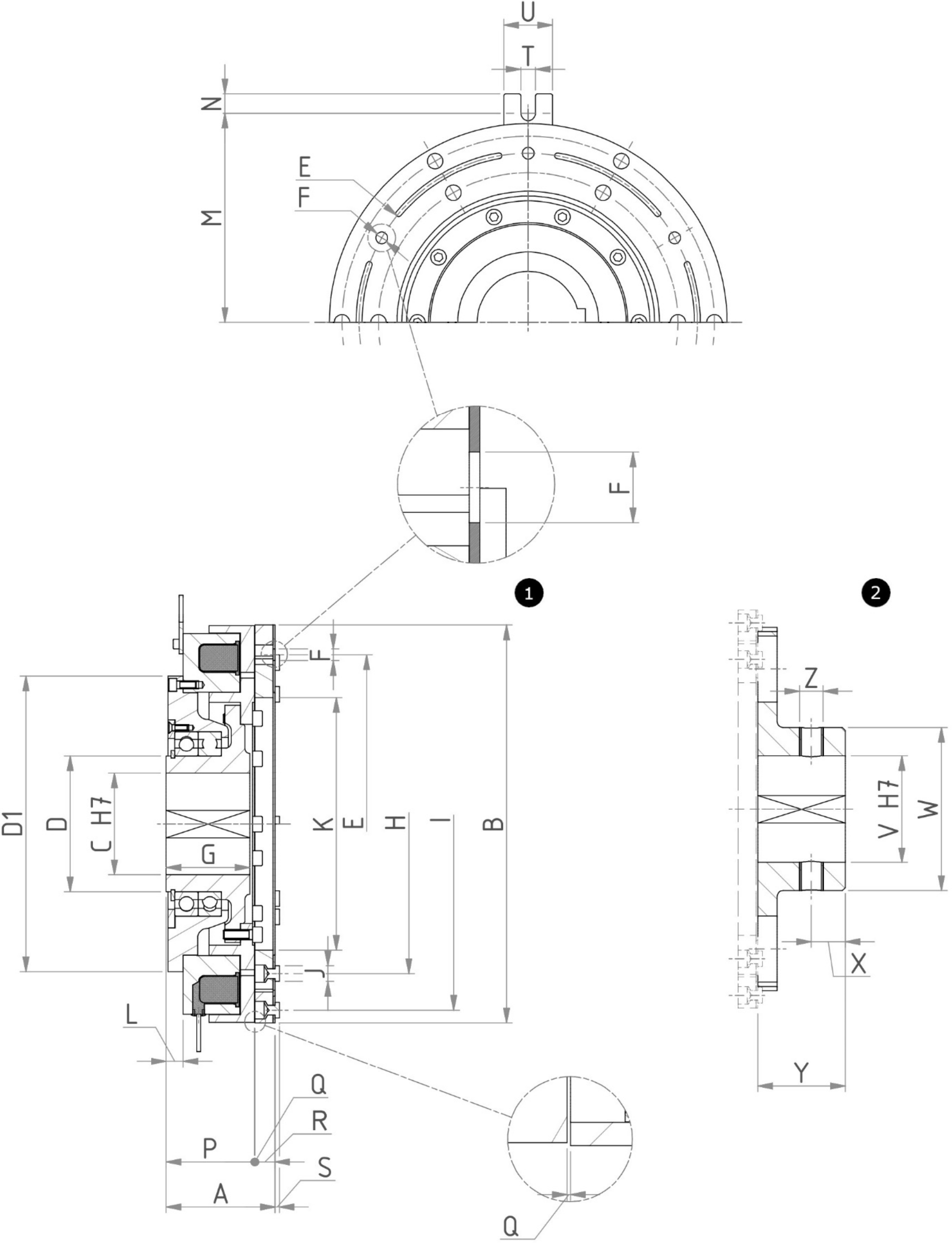

Rozměry:

emsl df c

Velikost	Rozměry (mm)
Velikost	A	B	C max.	D	D1	E	F (N° x D)	G	H	I	J (N° x D)	K	L
90	38,5	90	26	35	-	68	3x5,1	32,5	55	80	3x7	42	2,2
120	50,5	124,5	38	50	-	96	3x6,1	43	70	111	3x10	58	3,6
150	58,5	149,5	44	55	-	118	3x8,1	50	102	135	3x10	74	5,5
170	65	169	44	55	130	140	3x6,1	52	118	155	3x11	105	11
210	69	216	55	70	168	172	4x8,1	55	155	190	4x11	134	12
260	69,5	266	65	80	206	217	6x8,1	56	190	248	6x11	170	9
310	86	327	85	105	258	275	6x10,1	66	245	305	6x12	214	12
400	111,5	409	105	140	304	348	6x12,1	86	308	383	6x16	260	17,3
500	128	497	120	160	358	410	8x12,1	97	365	455	8x18	315	17
600	180	606	150	190	458	515	8x16,1	149	450	555	8x20	400	43

Velikost	Rozměry (mm)
Velikost	M	N	P	Q	R	S	T	U	V max.	W	X	Y	Z (N° x D)
90	51	7	32,5	0,2	5,8	1,2	5,5	19	32	50	10	29,5	2xM6
120	65	7	43	0,3	7,2	1,5	5,5	19	42	68	10	34,5	2xM8
150	78	7	50	0,3	8,2	1,5	5,5	19	44	70	18	40	2xM10
170	91	10	55,1	0,3	9,6	2	8	23	50	78	16	45	2xM10
210	125	10	57	0,4	11,6	2	10	25	60	95	20	55	2xM14
260	150	10	57,9	0,5	11,1	2	10	25	70	115	22	55	2xM16
310	180	10	70	0,5	15,5	3	10	25	90	142	26	70	2xM20
400	215	20	90,8	0,6	20,1	4,5	15	50	110	168	35	90	2xM24
500	260	20	104	0,7	23,3	5	15	50	130	200	40	100	2xM24
600	315	25	152,2	0,8	27	5	20	60	160	230	35/85	150	4xM24

Velikost	Momenty [Nm]		Max. R.P.M.	Čas sepnutí	Čas rozepnutí	Výkon [W]	Moment setrvačnosti [kgm²]
Velikost	Kroutící Mi	Statický Ms	Max. R.P.M.	[ms]	[ms]	Výkon [W]	na vstupní hřídeli Jr	na výstupní hřídeli Ja	na výstupní hřídeli Ja*
90	29	45	6000	75	35	35	0,0003	0,0002	0,0004
120	58	90	4500	100	46	50	0,0013	0,0011	0,0017
150	105	160	4250	138	66	56	0,0029	0,0026	0,0038
170	160	250	4000	182	83	65	0,0064	0,0046	0,0069
210	350	550	3000	286	132	85	0,0196	0,0146	0,0186
260	570	900	2800	363	180	120	0,0555	0,0321	0,0458
310	1150	1800	2200	473	242	240	0,1382	0,0986	0,1654
400	2300	3600	1600	616	330	280	0,4608	0,3348	0,5787
500	3450	5400	1400	715	385	440	1,1625	0,8371	1,2735
600	5100	8000	1200	800	400	576	2,6304	2,0002	3,3241

* pro ME variantu

Schéma:

emsl df c

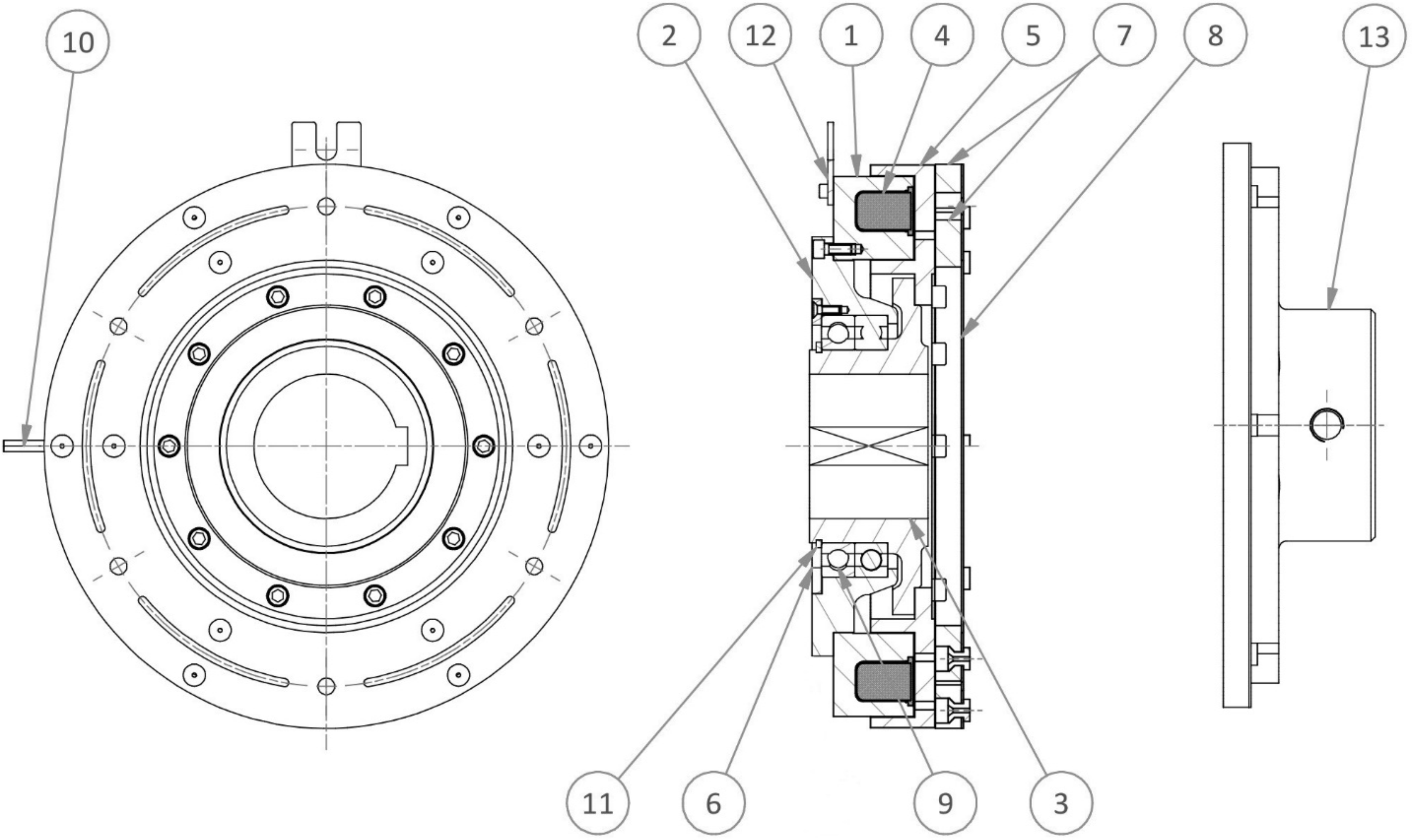

1. TĚLO CÍVKY

2. PODPĚRNÝ KROUŽEK TĚLESA CÍVKY

3. NÁBOJ

4. CÍVKA

5. ROTOR

6. DESKA

7. PŘÍRUBA

8. PLOCHÁ PRUŽINA

9. LOŽISKA TĚLESA CÍVKY

10. NAPÁJECÍ KABELY

11. VNĚJŠÍ POJISTNÝ KROUŽEK

12. DRŽÁK

13. PŘÍDAVNÝ NÁBOJ (ME)

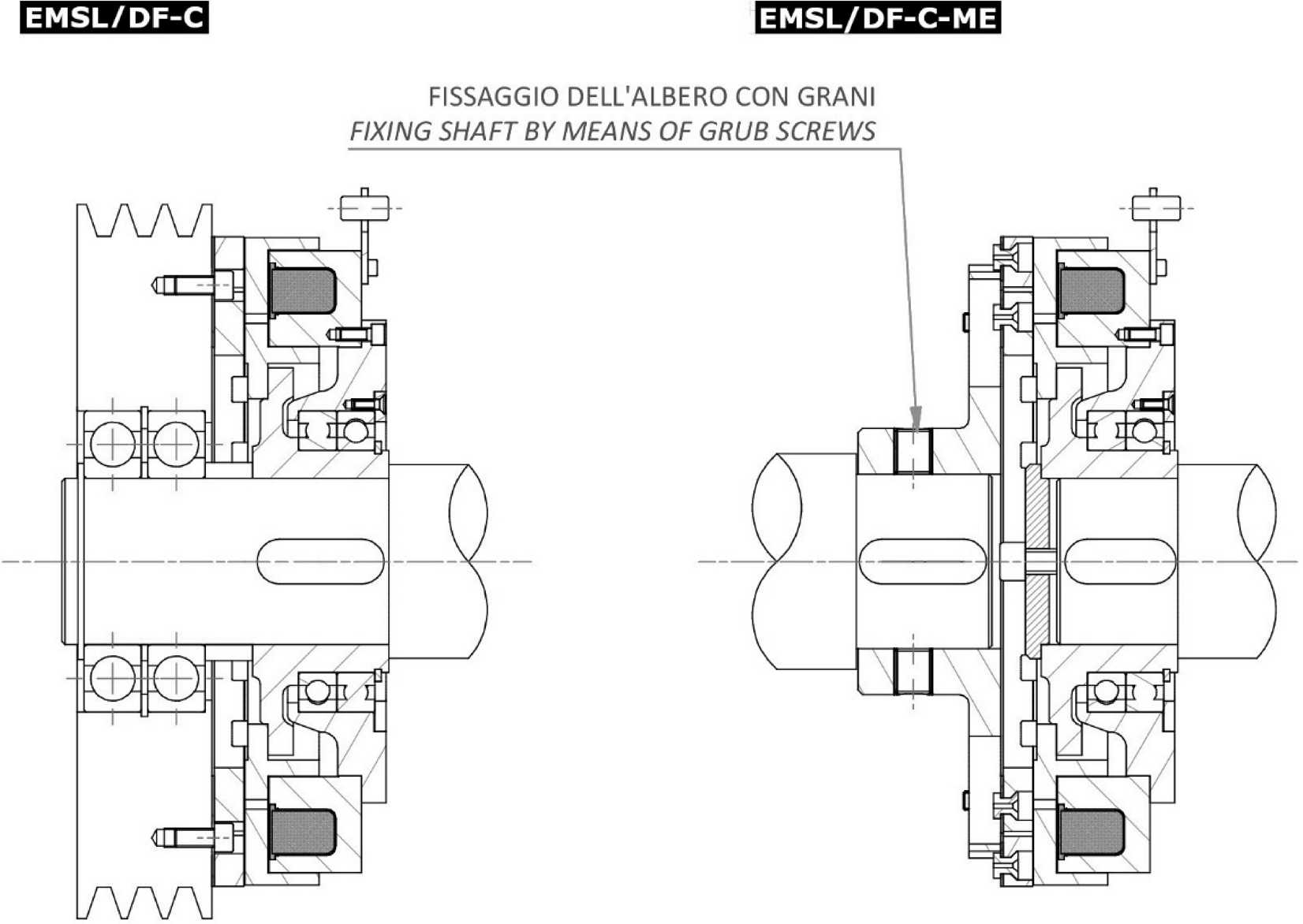

Příklad montáže:
