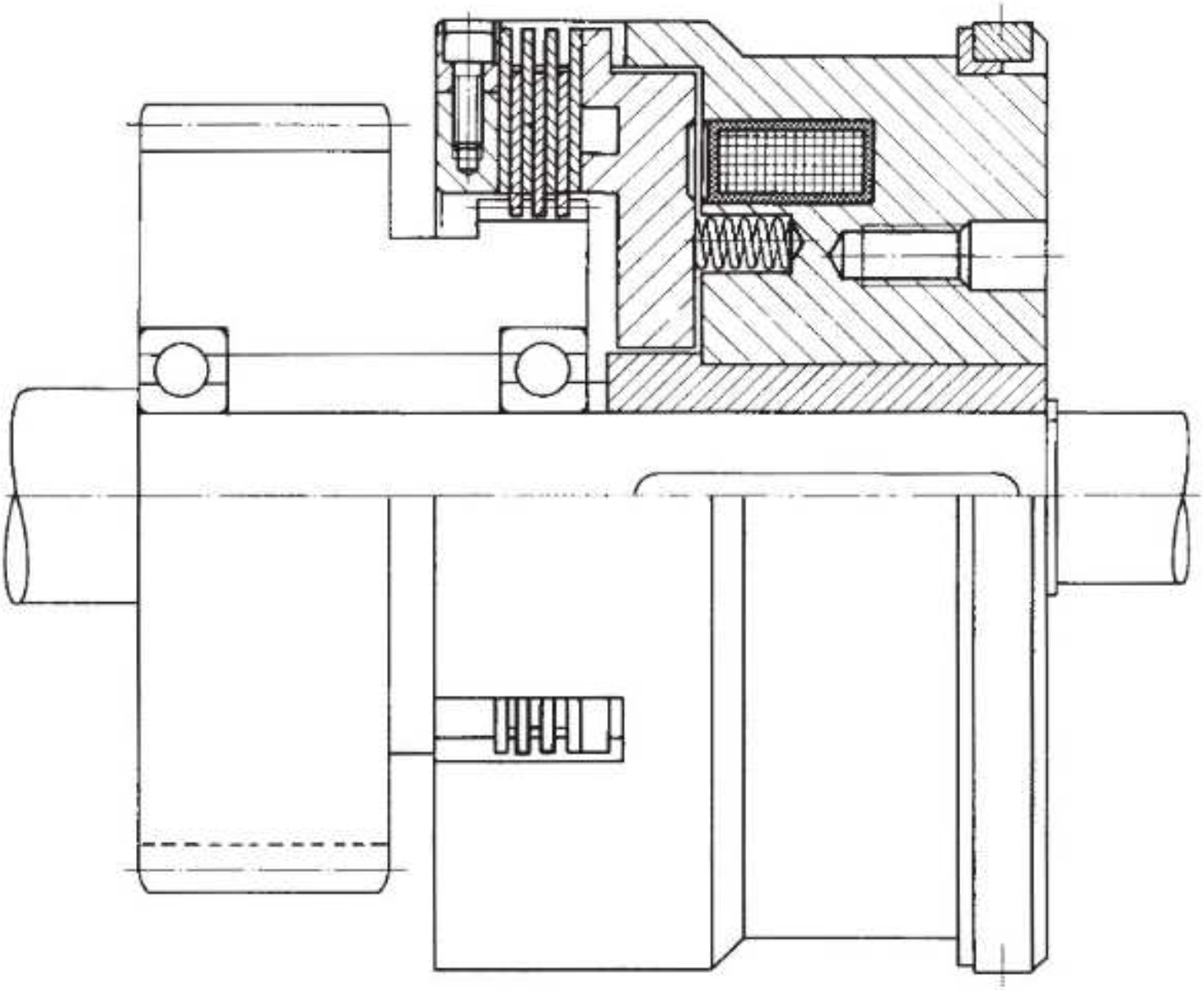

Vícekotoučová, pružinová elektromagnetická spojka se sběrným kroužkem
- Používá se pro aplikace v olejové lázni nebo na sucho pouze při nízkých otáčkách za minutu
- Pohyb se přenáší z hnacího hřídele drážkovaného na středový náboj (11) na hnací hřídel drážkovaný na ozubený náboj (12)
| Velikost |

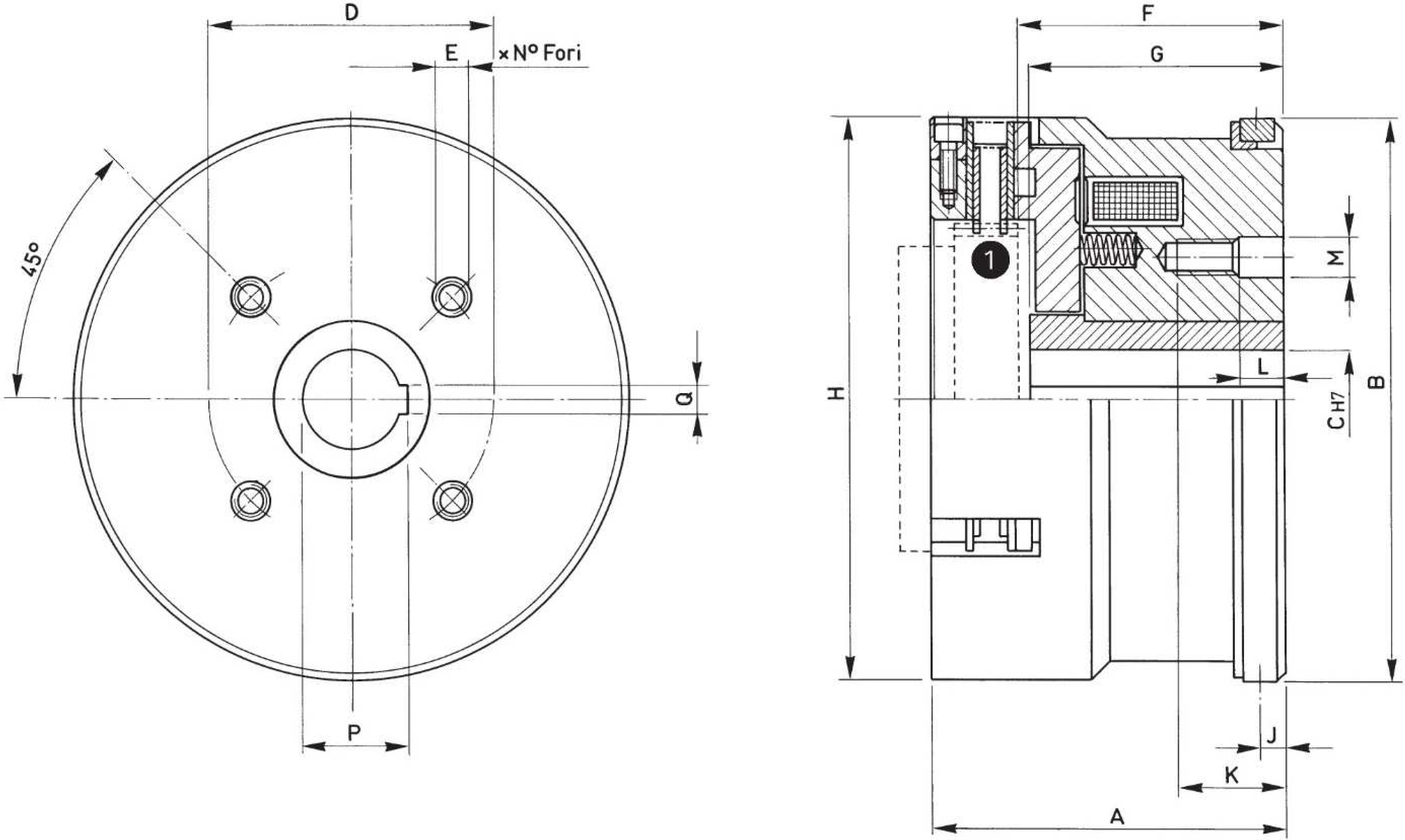

Rozměry (mm) | |||||||||||||
| A |
B | C |
D |
E (N° x Ø) | F |
G |
H |
J |
K | L | M |
P | Q | |
| 114 | 84 | 114 | 25 | 58 | 4xM8 | 69 | 65 | 114 | 6 | 23 | 10 | 8,5 | 26,7 | 8 |
| 140 | 93 | 140 | 30 | 72 | 4xM8 | 74 | 71 | 140 | 7 | 27 | 13 | 8,5 | 31,7 | 8 |
| 166 | 104 | 166 | 30 | 84 | 4xM10 | 79 | 76 | 165 | 7 | 28 | 13 | 10,5 | 31,7 | 8 |
| Velikost |
Momenty [Nm] | Max. R.P.M. | Čas sepnutí | Čas rozepnutí |
Výkon [W] | Počet třecích disků | Příslušenství* | |||
| Dynamický Mi |
Statický Ms | Olej |
Bez mazání |
[ms] | [ms] | Při 20°C |
Při 120°C |
|||
| 114 | 25 | 40 | 2800 | 800 | 120 | 70 | 60 | 43 | 2 | MDF-N 114 |
| 140 | 50 | 70 | 2200 | 600 | 200 | 80 | 74 | 53 | 2 | MDF-N 140 |
| 160 | 100 | 140 | 1800 | 400 | 280 | 90 | 98 | 70 | 3 | MDF-N 166 |
* není součástí objednávky

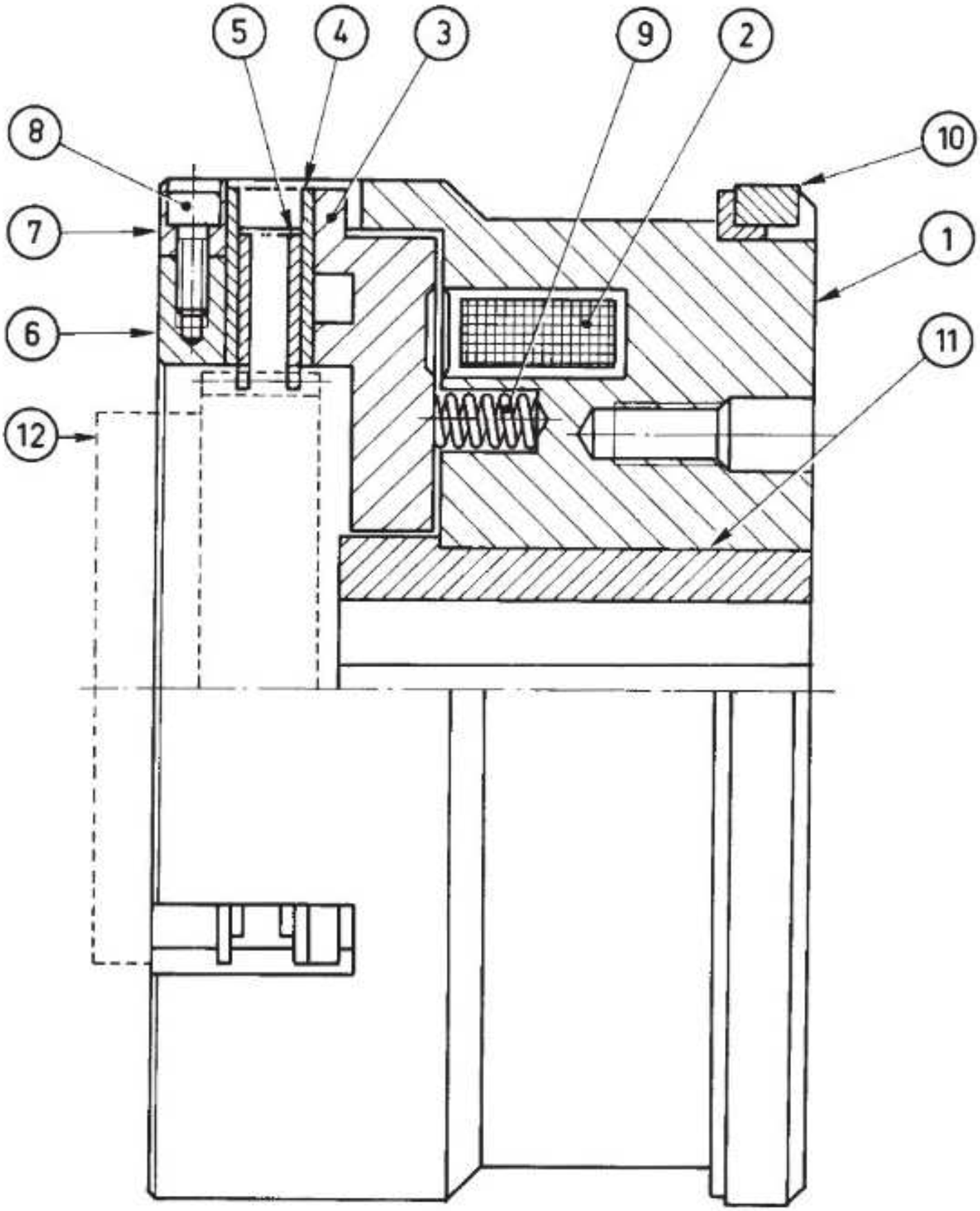

1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. PŘÍRUBA
4. VNĚJŠÍ DISK
5. VNITŘNÍ DISK
6. SEŘIZOVACÍ KROUŽEK
7. POJISTNÝ KROUŽEK
8. ŠROUB POJISTNÉHO KROUŽKU
9. TLAČNÁ PRUŽINA
10. SBĚRNÝ KROUŽEK
11. NÁBOJ
12. OZUBENÝ NÁBOJ (NA VYŽÁDÁNÍ)
