Spirálové kryty

Spirálové pružiny se používají jako spolehlivé ochranné kryty šroubů proti vnějším vlivům. Použitým materiálem je kalená pružinová ocel.

Pokud jsou spirálové pružiny vystaveny chladicím mazivům s vysokým obsahem vody, doporučuje se používat nerezové spirálové pružiny.

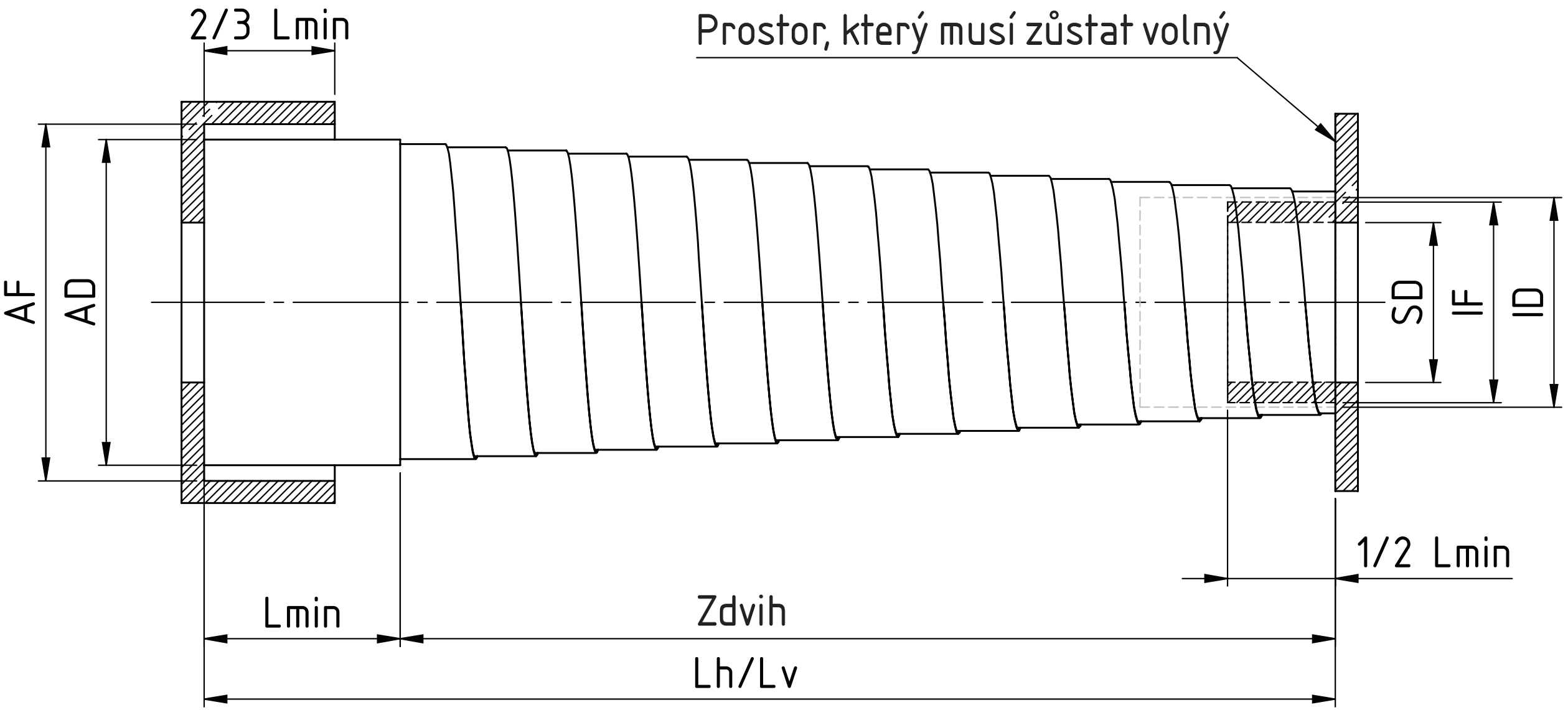

spiralove kryty

SD = maximální vnější průměr / průměr šroubu

ID = vnitřní průměr spirálové pružiny ± 1 mm

AD = průměr spirálové pružiny

Lh = maximální délka prodloužení v případě horizontální instalace

Lv = maximální délka prodloužení v případě svislé instalace

BB = šířka pásu, odpovídá L_min

AF = vnitřní průměr středící příruby AD + 4 mm

IF = vnější průměr středící příruby ID - 2 mm

Instalační poloha

Spirálové pružiny lze použít ve dvou různých montážních polohách - horizontální a vertikální.
Tato instalační/provozní poloha je zohledněna při výrobě jednotlivých pružin, jiná instalace není možná. Při objednávce je proto nezbytné specifikovat zamýšlenou polohu.

spiralove lh

Horizontální instalace Lh

Vodorovně instalované pružiny jsou nastaveny tak, aby probíhaly obzvláště rovnoměrně, takže dochází k většímu překrytí závitů, zmírňuje se takzvané "prověšení", zejména při velkých délkách vysunutí, a výrazně se zlepšuje příčná stabilita. Při vodorovné instalaci pružiny se doporučuje umístit největší průměr ve směru pádu třísky.

spiralove lv

Vertikální instalace Lv

U vertikálně instalovaných spirálových pružin je možné použít větší délky roztažení než u horizontálních typů. Rozhodujícím konstrukčním faktorem pro tento typ je velikost počáteční síly, protože pružina pracuje mimo jiné proti gravitaci. Vertikální typy proto mají vysokou počáteční sílu, která zajišťuje rychlé roztažení spirálové pružiny při vysunutí. Pro montáž a instalaci existují některá doporučení, která je třeba vzít v úvahu pro bezproblémový provoz - při vertikální instalaci musí být strana s větším průměrem instalována na horním konci.

Rozměry:

Pozn.: KGT = kuličkový šroub | TGT = trapézový šroub

KGT-Ø 12-16 \| TGT-Ø 12-18
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
025-0100-020	021	036	0060
025-0150-020	021	038	0110
025-0200-020	021	040	0160
025-0250-020	021	044	0210
025-0300-020	021	046	0260
025-0300-030	021	042	0240
025-0350-030	021	045	0240
025-0400-030	021	048	0340
025-0450-030	021	049	0390
025-0450-040	021	048	0370
025-0500-040	021	049	0420
025-0450-050	021	041	0400
025-0550-050	021	043	0490
025-0600-050	021	044	0540
025-0650-050	021	045	0590
025-0750-050	021	047	0690
025-0900-050	021	057	0840

KGT-Ø 20-25 \| TGT-Ø 20-28
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
030-0150-030	026	039	0090
030-0200-030	026	042	0140
030-0250-030	026	044	0190
030-0300-030	026	046	0240
030-0350-030	026	049	0290
030-0400-030	026	050	0340
030-0450-030	026	053	0390
030-0450-040	026	053	0370
030-0500-040	026	055	0440
030-0550-040	026	058	0490
030-0600-040	026	058	0540
030-0650-040	026	060	0590
030-0700-040	026	064	0640
030-0150-050	026	040	0090
030-0250-050	026	042	0190
030-0350-050	026	045	0290
030-0450-050	026	046	0390
030-0550-050	026	048	0490
030-0650-050	026	055	0590
030-0750-050	026	058	0690
030-0650-060	026	058	0590
030-0750-060	026	055	0690
030-0900-060	026	058	0840
030-1000-060	026	060	0940

KGT-Ø 32 \| TGT-Ø 30-36
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
040-0150-030	036	051	0090
040-0250-030	036	056	0190
040-0350-030	036	060	0290
040-0450-030	036	064	0390
040-0350-040	036	061	0290
040-0400-040	036	063	0340
040-0450-040	036	064	0390
040-0500-040	036	065	0440
040-0550-040	036	068	0490
040-0350-050	036	056	0250
040-0450-050	036	059	0350
040-0550-050	036	061	0450
040-0650-050	036	065	0550
040-0750-050	036	069	0650
040-0850-050	036	071	0750
040-0350-060	036	055	0230
040-0450-060	036	058	0450
040-0550-060	036	059	0430
040-0650-060	036	062	0530

KGT-Ø 32 \| TGT-Ø 30-36
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
040-0750-060	036	066	0630
040-0900-060	036	070	0780
040-0650-075	036	063	0500
040-0750-075	036	066	0600
040-0900-075	036	071	0750
040-1100-075	036	078	0950
040-1300-075	036	084	1150
040-1000-100	036	068	0800
040-1200-100	036	071	1000
040-1300-100	036	075	1100
040-1400-100	036	076	1200
040-1500-100	036	078	1300
040-1600-100	036	081	1400
040-1800-100	036	082	1600
040-1800-120	036	082	1560
040-2000-120	036	086	1760

KGT-3210/4005 \| TGT-Ø 40
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
050-0150-030	046	063	0090
050-0250-030	046	068	0190
050-0350-030	046	073	0290
050-0250-050	046	062	0150
050-0350-050	046	066	0250
050-0450-050	046	070	0350
050-0550-050	046	073	0450
050-0650-050	046	076	0550
050-0350-060	046	066	0230
050-0450-060	046	065	0330
050-0550-060	046	068	0430
050-0600-060	046	072	0480
050-0650-060	046	073	0530
050-0750-060	046	080	0630
050-0900-060	046	081	0780
050-0750-075	046	078	0600
050-0900-075	046	084	0750
050-1100-075	046	090	0950
050-1200-075	046	094	1050
050-1100-100	046	077	0900
050-1300-100	046	080	1100
050-1500-100	046	088	1300
050-1600-100	046	089	1400
050-1700-120	046	091	1460
050-1900-120	046	096	1660
050-2100-120	046	100	1860
050-2500-150	046	116	2200
050-2800-150	046	118	2500
050-3000-150	046	123	2500
050-3000-180	046	123	2640
050-3250-200	046	128	2850

KGT 4010/4020/4040 \| TGT-Ø 50-55
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
055-0150-030	051	067	0090
055-0250-030	051	073	0190
055-0300-040	051	071	0220
055-0450-040	051	076	0370
055-0250-050	051	066	0150
055-0350-050	051	071	0250
055-0450-050	051	074	0350
055-0550-050	051	078	0450
055-0650-050	051	080	0450
055-0550-060	051	075	0430
055-0650-060	051	079	0530
055-0750-060	051	083	0630
055-0800-060	051	086	0680
055-0900-060	051	089	0780
055-0600-075	051	080	0450
055-0750-075	051	083	0600
055-0900-075	051	089	0750
055-1100-075	051	094	0950
055-1100-100	051	085	0900
055-1300-100	051	089	1100
055-1500-100	051	094	1300
055-1800-100	051	102	1600
055-1300-120	051	092	1060
055-1500-120	051	094	1260
055-1700-120	051	096	1460
055-1900-120	051	100	1660
055-2100-120	051	105	1860
055-2300-120	051	110	2060
055-2500-120	051	116	2200
055-2800-120	051	123	2500
055-2500-150	051	118	2200
055-2800-150	051	121	2500
055-3500-150	051	130	2500
055-2800-180	051	114	2500
055-3000-180	051	126	2640
055-3250-180	051	130	2500

KGT 5010 \| TGT-Ø 50-55
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
065-0100-030	061	076	0090
065-0150-030	061	078	0090
065-0250-030	061	085	0190
065-0250-050	061	076	0150
065-0350-050	061	084	0250
065-0450-050	061	088	0350
065-0550-050	061	092	0450
065-0500-060	061	086	0380
065-0550-060	061	088	0430
065-0650-060	061	093	0530
065-0700-060	061	094	0580
065-0750-060	061	095	0630
065-0800-060	061	098	0680
065-0900-060	061	103	0780
065-0750-075	061	093	0600
065-0800-075	061	096	0650
065-0900-075	061	099	0750
065-1100-075	061	107	0900
065-1300-075	061	111	1100
065-1000-100	061	091	0800
065-1100-100	061	095	0900
065-1300-100	061	099	1100
065-1500-100	061	108	1300
065-1800-100	061	117	1600
065-1500-120	061	100	1260
065-1700-120	061	106	1460
065-1900-120	061	109	1660
065-2100-120	061	113	1860
065-2300-120	061	118	2060
065-2500-120	061	128	2300
065-2800-120	061	134	2500
065-2400-150	061	120	2100
065-2800-150	061	132	2500
065-3000-150	061	142	2500
065-3000-180	061	136	2640
065-3250-200	061	138	2850

KGT 6310 \| TGT-Ø 60-70
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
075-0150-030	071	092	0090
075-0250-030	071	098	0190
075-0250-050	071	089	0150
075-0350-050	071	094	0250
075-0450-050	071	101	0350
075-0500-050	071	105	0400
075-0550-060	071	100	0430
075-0650-060	071	103	0530
075-0750-060	071	109	0630
075-0650-075	071	099	0500
075-0750-075	071	104	0600
075-0900-075	071	111	0750
075-1000-075	071	114	0850
075-1100-075	071	118	0950
075-1100-100	071	108	0900
075-1200-100	071	112	1000
075-1300-100	071	112	1100
075-1500-100	071	120	1300
075-1700-100	071	124	1500
075-1800-100	071	128	1600
075-2000-100	071	133	1700
075-2200-100	071	136	1900
075-1500-120	071	115	1260
075-1800-120	071	122	1560
075-2000-120	071	127	1760
075-2200-120	071	132	1900
075-2400-120	071	137	2000
075-2600-120	071	142	2200
075-2000-150	071	135	1700
075-2400-150	071	140	2100
075-2600-150	071	144	2300
075-2800-150	071	145	2500
075-2800-180	071	143	2440

KGT 8010 \| TGT-Ø 80
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
100-0250-060	096	121	0130
100-0350-060	096	126	0230
100-0350-075	096	119	0200
100-0450-075	096	124	0300
100-0600-075	096	129	0450
100-0800-075	096	138	0650
100-0800-100	096	126	0600
100-1000-100	096	132	0800
100-1200-100	096	137	1000
100-1500-100	096	146	1300
100-1100-120	096	129	0860
100-1300-120	096	136	1060
100-1500-150	096	147	1200
100-1800-150	096	151	1500
100-2000-150	096	157	1700
100-2500-180	096	162	2140

TGT-Ø 100
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
120-0250-060	116	141	0130
120-0350-060	116	145	0230
120-0450-060	116	150	0330
120-0350-075	116	140	0200
120-0450-075	116	145	0300
120-0600-075	116	153	0450
120-0650-100	116	142	0450
120-0750-100	116	147	0550
120-0900-100	116	150	0700
120-0900-120	116	148	0660
120-1100-120	116	153	0860

TGT-Ø 100
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
120-1300-120	116	158	1100
120-1500-120	116	162	1300
120-1300-150	116	156	1000
120-1500-150	116	163	1200
120-1800-150	116	167	1500
120-2000-150	116	177	1600
120-1600-180	116	158	1240
120-1800-180	116	161	1440
120-2000-180	116	169	1640
120-2200-200	116	165	1800
120-2400-200	116	170	2100

TGT-Ø 120
Spirálový měch SF ID-Lv-BB	SD	AD	Lh
140-0250-075	136	158	0150
140-0350-075	136	162	0250
140-0450-075	136	165	0350
140-0350-100	136	153	0250
140-0450-100	136	162	0350
140-0600-100	136	172	0500
140-0700-120	136	170	0460
140-1000-150	136	180	0700
140-1300-150	136	187	1000
140-1900-200	136	185	1500
140-2000-200	136	193	1600
