SHS systém manuální výměny | Inovace a kvalita přímo pro Vás

Popis produktu:

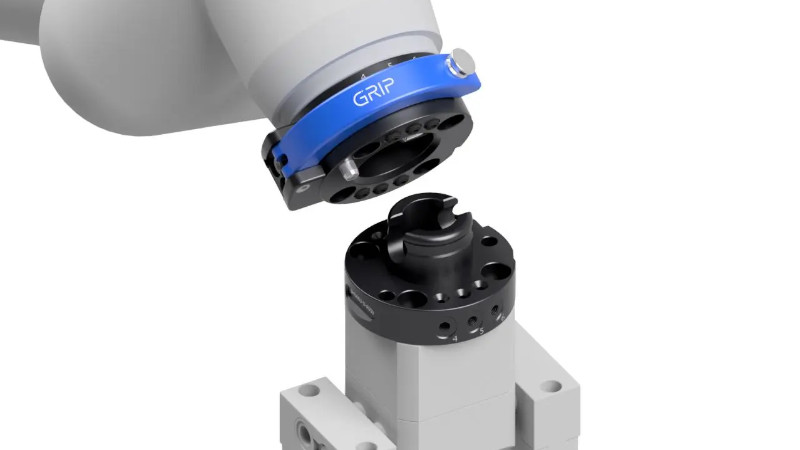

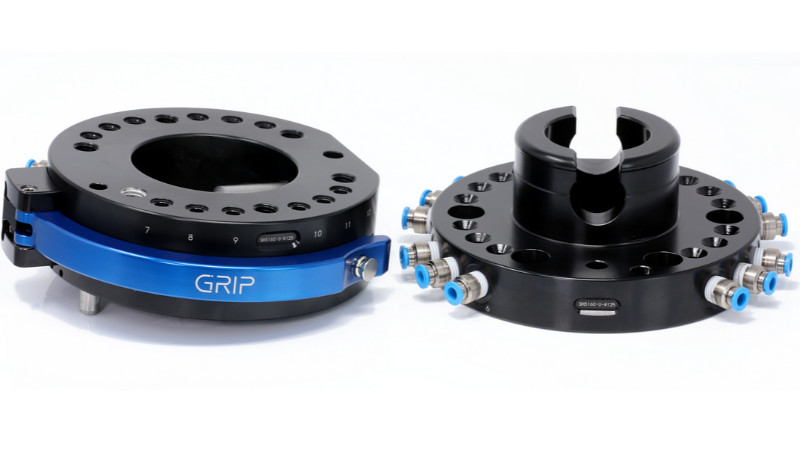

Systém SHS je vybaven integrovanými pneumatickými průchodkami, elektrické průchodky jsou volitelné. Konektor se skládá z válcového šroubu, který zajišťuje horní a dolní sestavu. Zavřením páky k uzamčení se obě sestavy spojí. Na horní sestavu (strana robota) i na spodní sestavu (strana nástroje) lze nainstalovat středicí kroužek, který zajišťuje správné vyrovnání nástrojů s ramenem robota.

Rozhraní podle DIN EN ISO 9409-1
Vysoká opakovatelnost < 0,02 mm
Odolává vysokému zatížení
Ovládání bez použití nářadí díky integrované ovládací páce
Intuitivní ovládání: lze uvolnit a zavřít jednou rukou
Rychle dostupný

Lehký vyrobený z vysoce pevného hliníku, eloxovaný
Integrovaná montážní plocha pro průchod energie
Pojistný čep zajišťuje ruční páku proti nechtěnému uvolnění
Jednoduché, rychlé a intuitivní ovládání
Odolný – více než 5000 změn aplikace bez ztráty opakovatelnosti

Označení GRIP part #	Původní označení	Původní part #
G-SHS050-O-K040	SHK-040-000-000	310400
G-SHS050-U-A040	SHA-040-000-000	310401
G-SHS063-O-K050	SHK-050-000-000	310410
G-SHS063-U-A050	SHA-050-000-000	310411
G-SHS080-O-K063	SHK-063-000-000	310420
G-SHS080-U-A063	SHA-063-000-000	310421
G-SHS100-O-K080	SHK-080-000-000	310430
G-SHS100-U-A080	SHA-080-000-000	310431
G-SHS125-O-K100	SHK-100-000-000	310440
G-SHS125-U-A100	SHA-100-000-000	310441
G-SHS160-O-K125	SHK-125-000-000	310450
G-SHS160-U-A125	SHA-125-000-000	310451

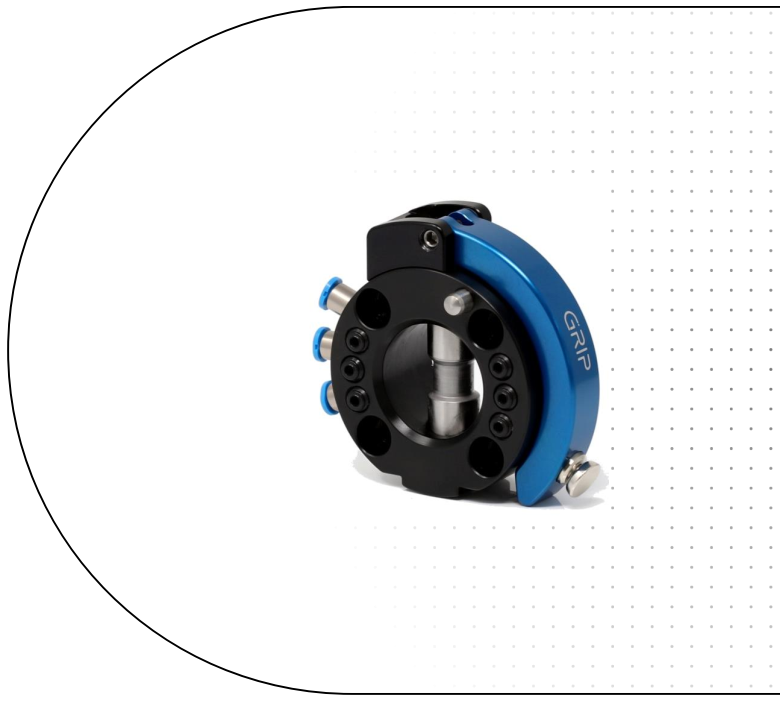

SHSFAM23

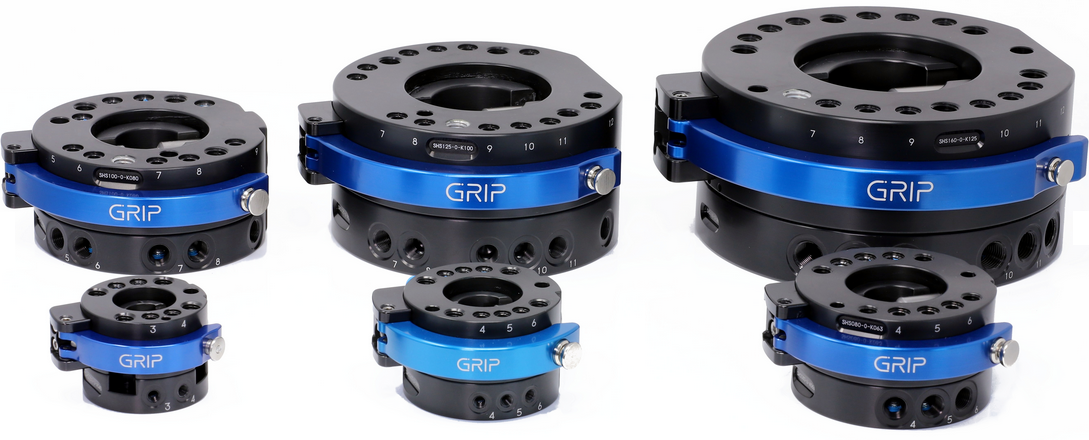

shs dolni
