MN - systemsLineární technikaKombinované kladky a profilyKombinované kladkyKombinované kladky série Alfa-SpeedSAS...6200

- Typ: SASxxx.6200 / jednotka s vodící axiální kladkou
- 6 velikostí
- Běhoun kladky s povlakem Vulkollan® / 92 Sh-A
- Radiální nosnost: od 1,10 kN - 10,00 kN
- Axiální nosnost: od 0,60 kN - 4,00 kN
- Dostupné průměry: 62,5 mm / 179,00 mm
- Vhodné pro U-profil / typ UPxxx.0730

- Rychlost až 5 m/s
- Nízký valivý odpor
- Hladký pohyb a tichý pohyb
- Vysoká zátěžná kapacita
- Teplotní odolnost -30°C ~ +80°C

Příklad objednání:
SAS 100.6200

Základní popis:

Kladka série ALFA-SPEED ASxxx.0200 je verze s radiálním a axiálním vedením, která je vhodná zejména pro dynamické aplikace. Materiál běhounu Vulkollan díky svým vlastnostem zaručuje hladký pohyb a tichý chod i v náročných podmínkách použití. Je axiálně pevná - nenastavitelná. Pro každý rozměr kladky Alfa-Speed je určen odpovídající U-profil (UPxxx.0730). Kladky jsou k dispozici v provedení s přírubou, která může být čtvercová nebo obdélníková. V závislosti na zatížení je tato kladka k dispozici v různých velikostech.

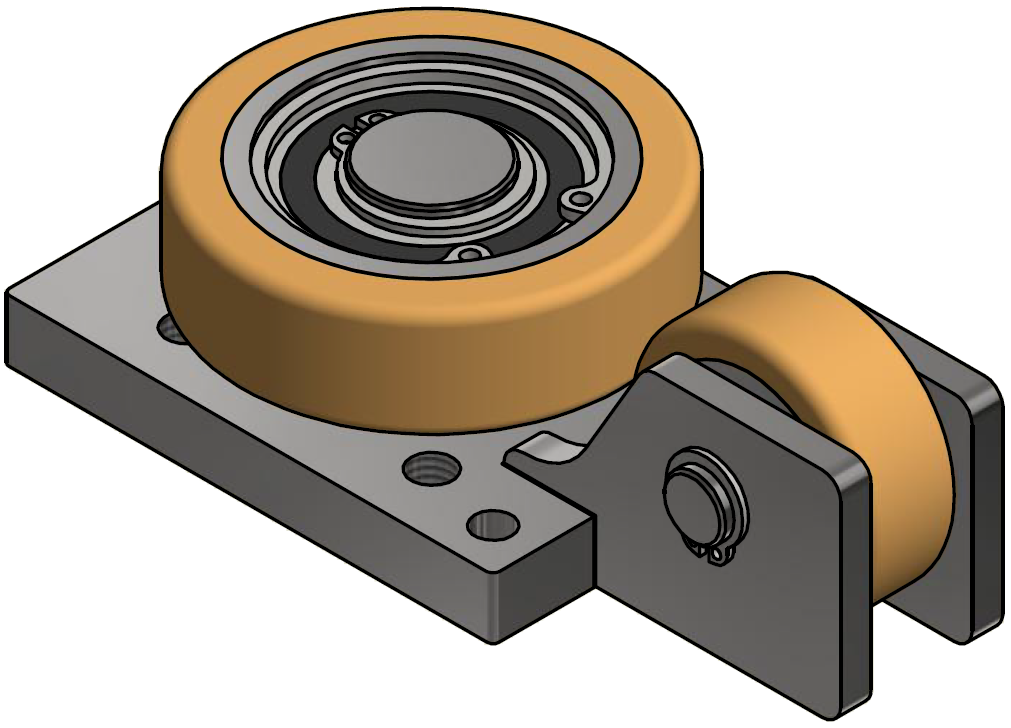

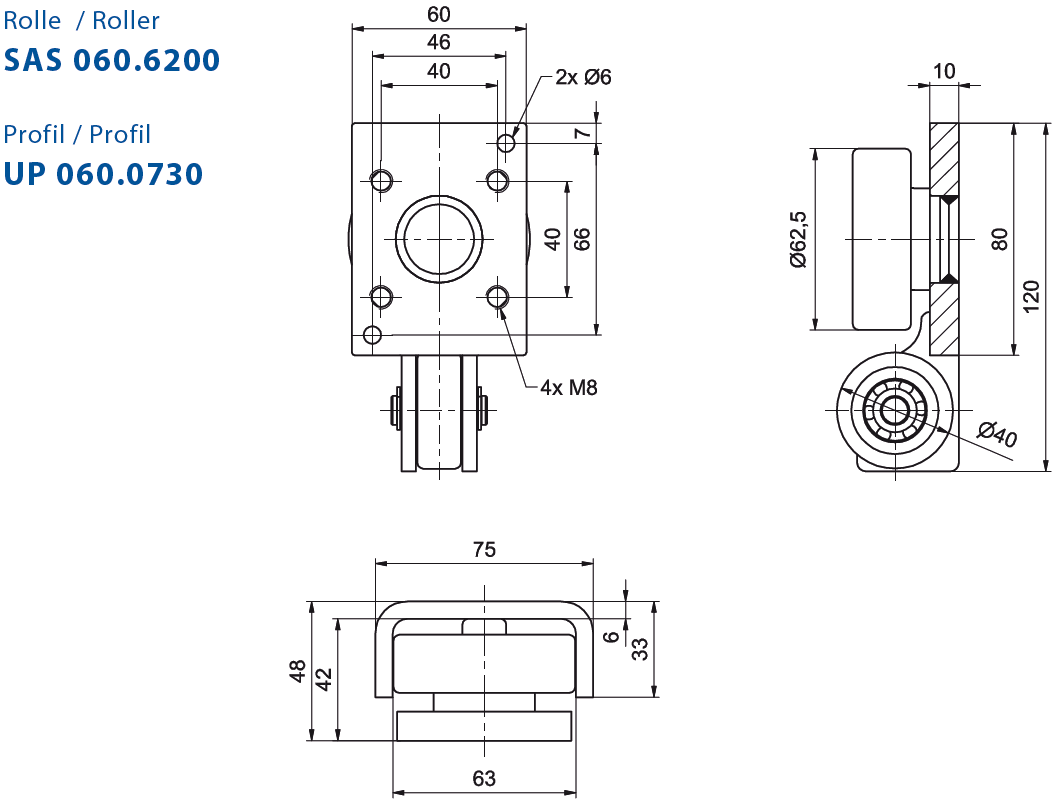

Kladka ALFA-SPEED SAS 060.6200 ... FR = 1,10kN / FA = 0,60kN / Ø =62,50 mm

Profil ALFA-SPEED UP 060.0730

SAS060.6200SAS060

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

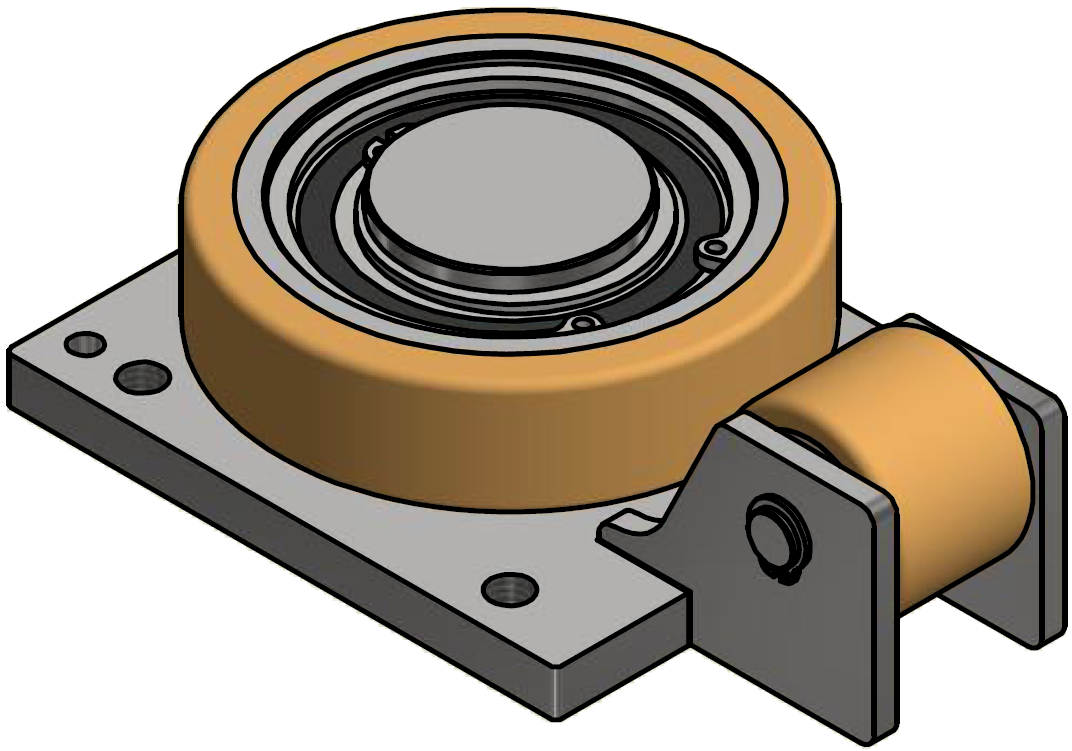

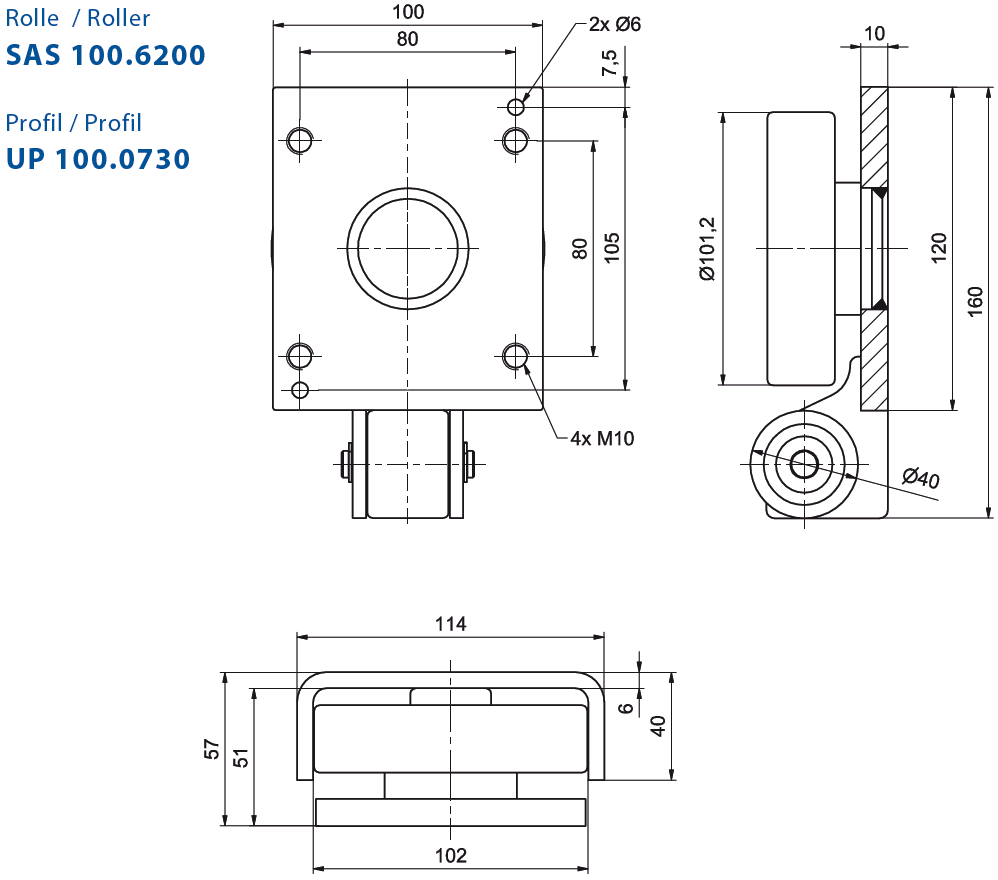

Kladka ALFA-SPEED SAS 100.6200 ... FR = 1,90kN / FA = 1,20kN / Ø = 101,20mm

Profil ALFA-SPEED UP 100.0730

SAS100.6200SAS100

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

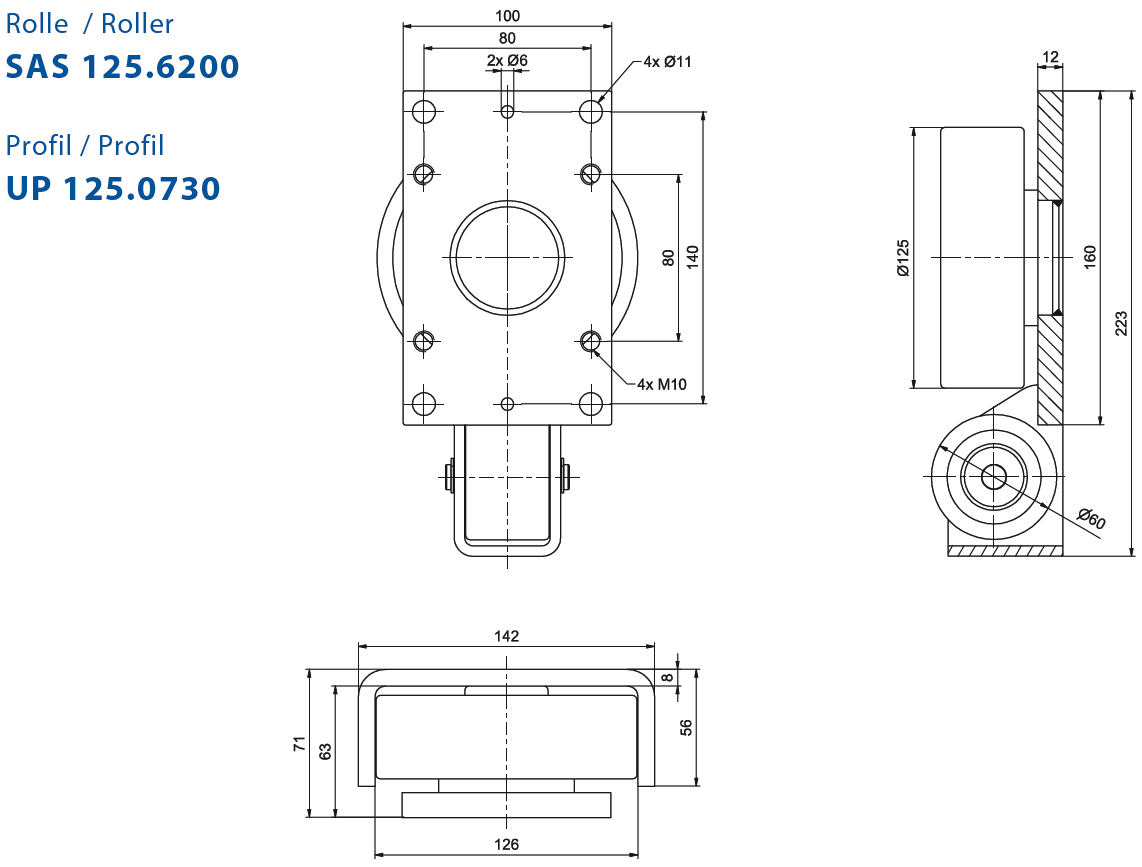

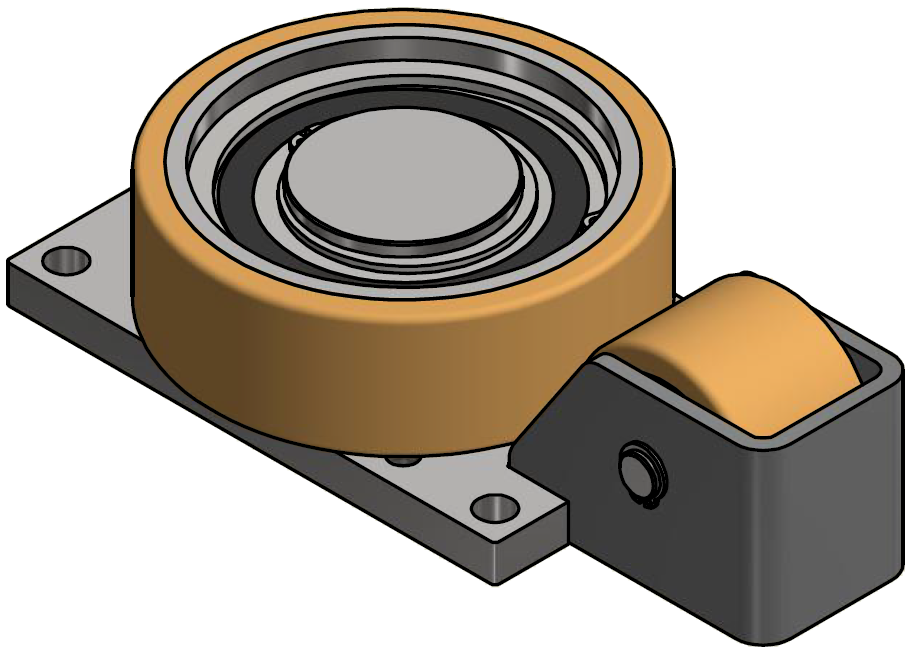

Kladka ALFA-SPEED SAS 125.6200 ... FR = 4,50kN / FA = 1,50kN / Ø = 125,00mm

Profil ALFA-SPEED UP 125.0730

SAS125.6200SAS125

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

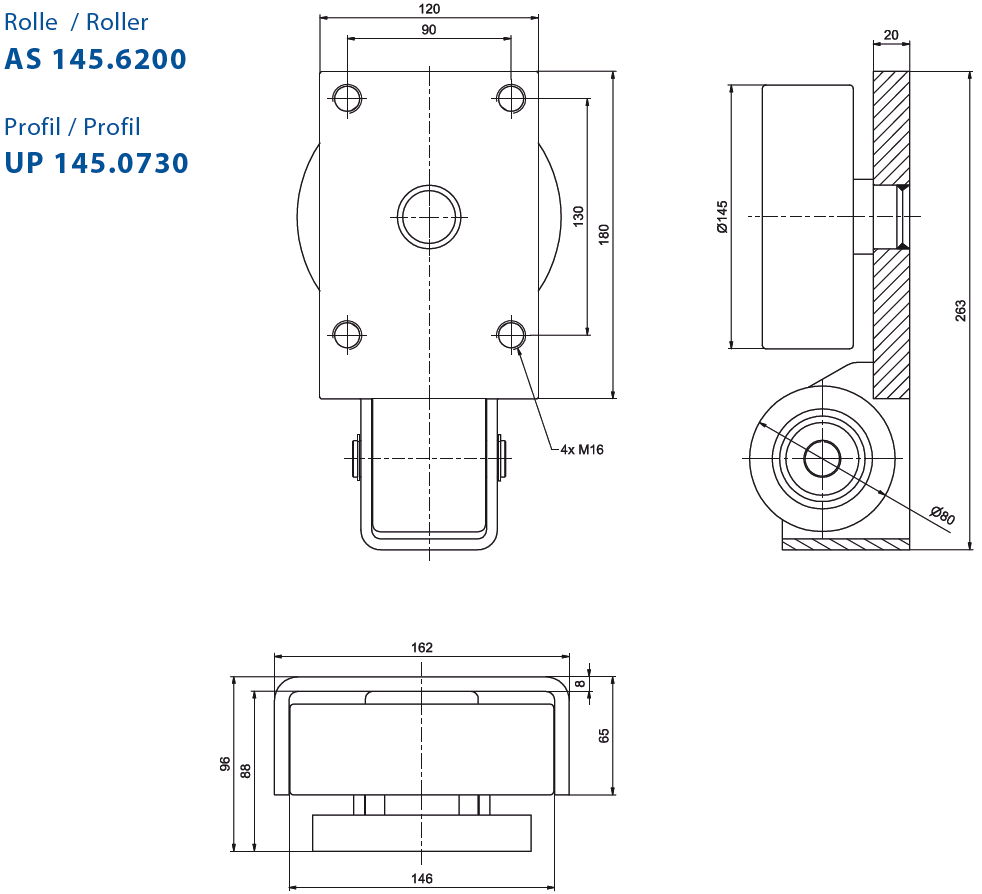

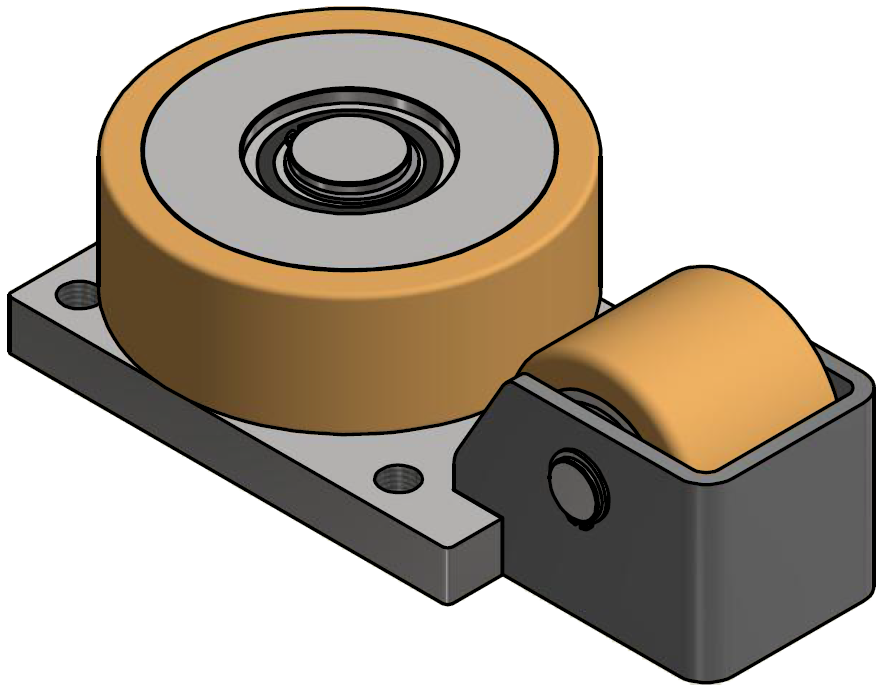

Kladka ALFA-SPEED SAS 145.6200 ... FR = 6,00kN / FA = 4,00kN / Ø = 145,00mm

Profil ALFA-SPEED UP 145.0730

SAS145.6200SAS145

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

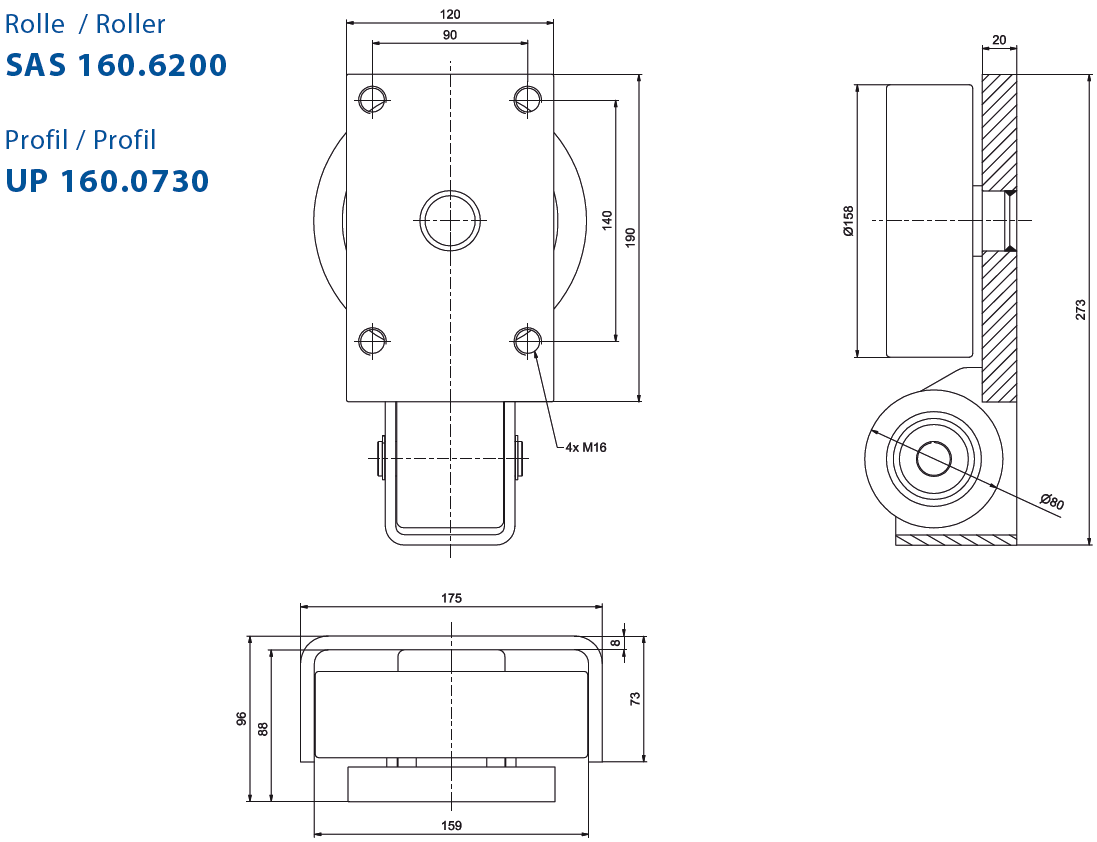

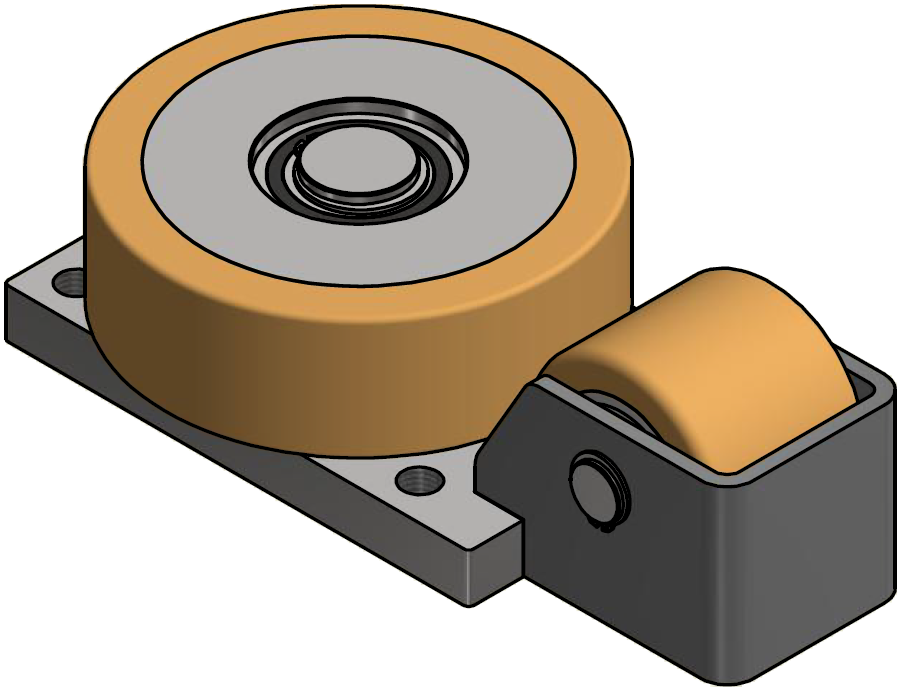

Kladka ALFA-SPEED SAS 160.6200 ... FR = 8,20kN / FA = 4,00kN / Ø = 158,00mm

Profil ALFA-SPEED UP 160.0730

SAS160.6200SAS160

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

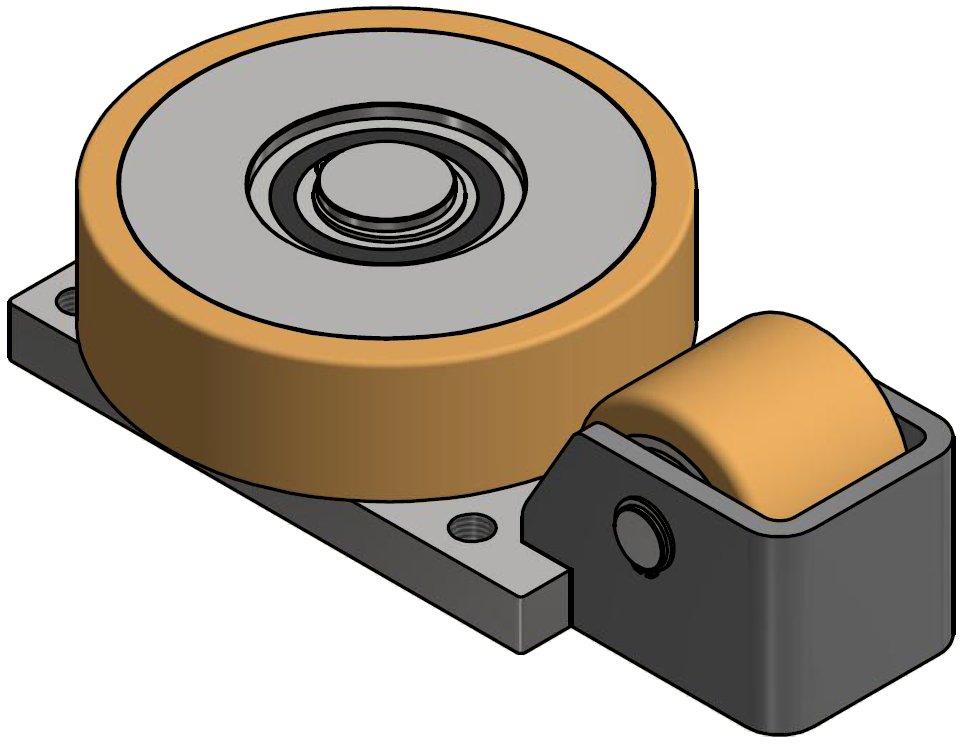

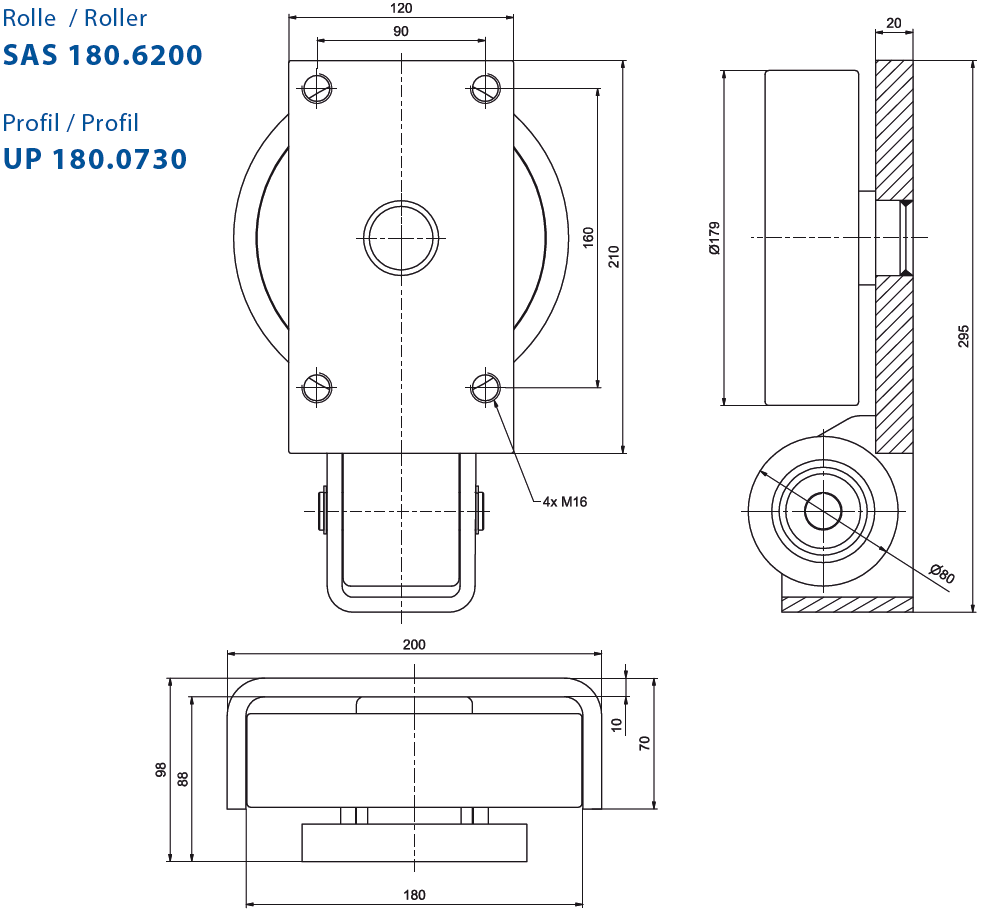

Kladka ALFA-SPEED SAS 180.6200 ... FR = 10,00kN / FA = 4,00kN / Ø = 179,00mm

Profil ALFA-SPEED UP 180.0730

SAS180.6200SAS180

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
