MN - systemsLineární technikaPrecizní vedení a stolyLineární vedení a stolyLineární stolyRTA série (lehký Al)

- 6 velikostí
- Zdvih: 10 - 950 mm
- Každá velikost má 2 provedení zdvihu
- RTNA (normální zdvih se standartní zátěžnou kapacitou)
- RTLA (delší zdvih se sníženou zátěžnou kapacitou)
- 50% redukce hmotnosti ve srovnání s ocelovou variantou
- Zátěžná kapacita: až 71550 N
- Předvratné otvory umožňují snadnou montáž
- Všechny plochy jsou přesně broušeny
- Klec se zkříženými válečky pro vysokou nosnost a životnost
- Unikátní středová kolejnice poskytuje vynikající provozní parametry

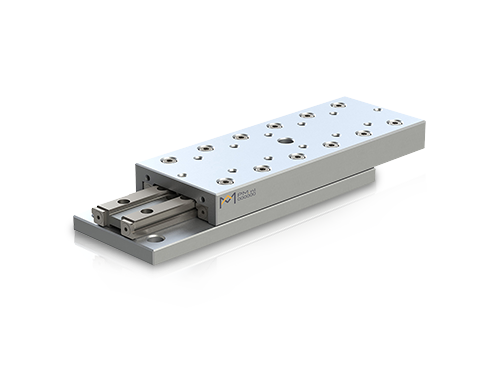

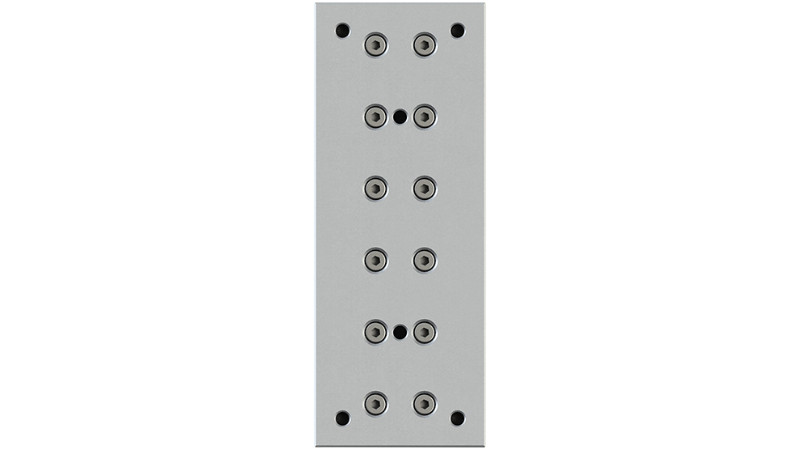

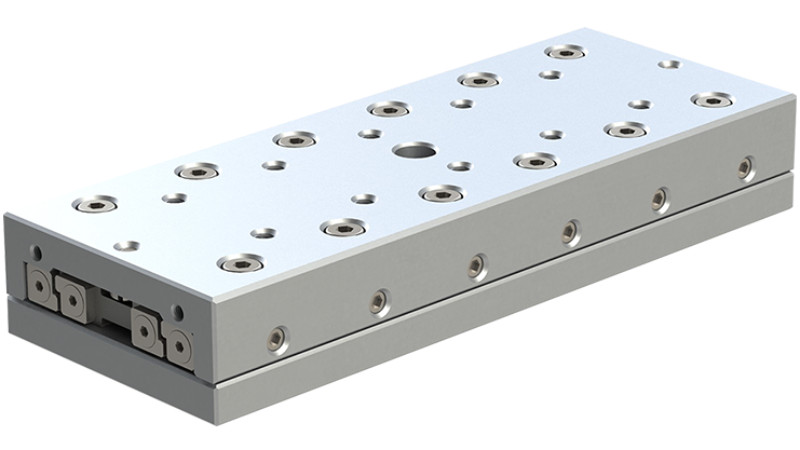

Lineární polohovací stoly série RTA s odlehčeným hliníkovým tělem

Lineární polohovací stoly série RTA nabízejí velmi hladký, plynulý lineární pohyb prakticky bez tření. Jsou perfektní volbou pro vysoce přesné aplikace vyžadující vysokou nosnost a tuhost systému. Polohovací stolky jsou připraveny k přímé montáži, protože jsou seřízeny a namazány již z výrobního závodu.

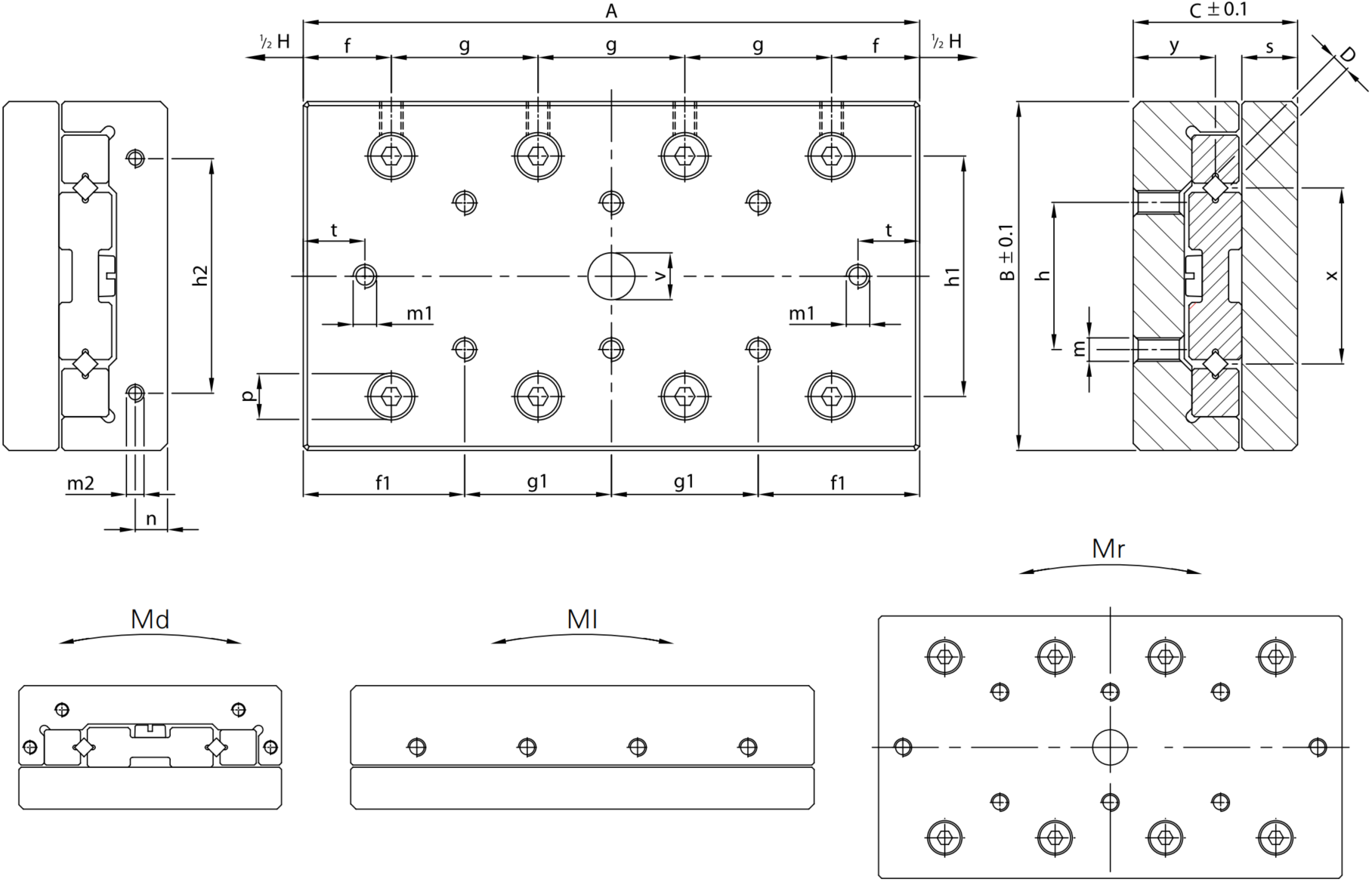

rta nakres

Specifikace:

Typ
 Zdvih
 Rozměry (mm)
RTNA RTLA A
 B C D f f1 g g1
 h h1 h2 m m1
RTA-1520 10 - 25 30 15 1,5 7,5 12,5 1x10 - 10 18,4 12 M2.5 M2
RTA-1530 15 20 35 30 15 1,5 7,5 12,5 2x10 1x10 10 18,4 12 M2.5 M2
RTA-1540 20 30 45 30 15 1,5 7,5 12,5 3x10 2x10 10 18,4 12 M2.5 M2
RTA-1550 25 40 55 30 15 1,5 7,5 12,5 4x10 3x10 10 18,4 12 M2.5 M2
RTA-1560 30 50 65 30 15 1,5 7,5 12,5 5x10 4x10 10 18,4 12 M2.5 M2
RTA-1570 35 60 75 30 15 1,5 7,5 12,5 6x10 5x10 10 18,4 12 M2.5 M2
RTA-1580 40 70 85 30 15 1,5 7,5 12,5 7x10 6x10 10 18,4 12 M2.5 M2
RTA-1590 45 80 95 30 15 1,5 7,5 12,5 8x10 7x10 10 18,4 12 M2.5 M2
RTA-15100 50 90 105 30 15 1,5 7,5 12,5 9x10 8x10 10 18,4 12 M2.5 M2
RTA-2030 15 - 35 40 21 2 10 17,5 1x15 - 15 25 16 M3 M2.5
RTA-2045 22 30 50 40 21 2 10 17,5 2x15 1x15 15 25 16 M3 M2.5
RTA-2060 30 45 65 40 21 2 10 17,5 3x15 2x15 15 25 16 M3 M2.5
RTA-2075 37 60 80 40 21 2 10 17,5 4x15 3x15 15 25 16 M3 M2.5
RTA-2090 45 75 95 40 21 2 10 17,5 5x15 4x15 15 25 16 M3 M2.5
RTA-2105 52 90 110 40 21 2 10 17,5 6x15 5x15 15 25 16 M3 M2.5
RTA-2120 60 105 125 40 21 2 10 17,5 7x15 6x15 15 25 16 M3 M2.5
RTA-2135 67 120 140 40 21 2 10 17,5 8x15 7x15 15 25 16 M3 M2.5
RTA-2150 75 135 155 40 21 2 10 17,5 9x15 8x15 15 25 16 M3 M2.5
RTA-3050 - 30 55 60 25 3 15 27,5 1x25 - 25 41 40 M4 M4
RTA-3075 37 55 80 60 25 3 15 27,5 2x25 1x25 25 41 40 M4 M4
RTA-3100 50 80 105 60 25 3 15 27,5 3x25 2x25 25 41 40 M4 M4
RTA-3125 62 105 130 60 25 3 15 27,5 4x25 3x25 25 41 40 M4 M4
RTA-3150 75 130 155 60 25 3 15 27,5 5x25 4x25 25 41 40 M4 M4
RTA-3175 87 155 180 60 25 3 15 27,5 6x25 5x25 25 41 40 M4 M4
RTA-3200 100 180 205 60 25 3 15 27,5 7x25 6x25 25 41 40 M4 M4
RTA-3250 125 230 255 60 25 3 15 27,5 9x25 8x25 25 41 40 M4 M4
RTA-3300 150 280 305 60 25 3 15 27,5 11x25 10x25 25 41 40 M4 M4
RTA-3350 175 330 355 60 25 3 15 27,5 13x25 12x25 25 41 40 M4 M4
RTA-3400 200 380 405 60 25 3 15 27,5 15x25 14x25 25 41 40 M4 M4
RTA-4080 50 - 85 80 35 4 22,5 42,5 1x40 - 40 53 55 M5 M5
RTA-4120 75 90 125 80 35 4 22,5 42,5 2x40 1x40 40 53 55 M5 M5
RTA-4160 105 130 165 80 35 4 22,5 42,5 3x40 2x40 40 53 55 M5 M5
RTA-4200 130 170 205 80 35 4 22,5 42,5 4x40 3x40 40 53 55 M5 M5
RTA-4240 155 210 245 80 35 4 22,5 42,5 5x40 4x40 40 53 55 M5 M5
RTA-4280 185 250 285 80 35 4 22,5 42,5 6x40 5x40 40 53 55 M5 M5
RTA-4320 210 290 325 80 35 4 22,5 42,5 7x40 6x40 40 53 55 M5 M5
RTA-4360 235 330 365 80 35 4 22,5 42,5 8x40 7x40 40 53 55 M5 M5
RTA-4400 265 370 405 80 35 4 22,5 42,5 9x40 8x40 40 53 55 M5 M5
RTA-6100 50 70 110 100 40 6 30 55 1x50 - 50 65 60 M6 M6
RTA-6150 75 120 160 100 40 6 30 55 2x50 1x50 50 65 60 M6 M6
RTA-6200 100 170 210 100 40 6 30 55 3x50 2x50 50 65 60 M6 M6
RTA-6250 125 220 260 100 40 6 30 55 4x50 3x50 50 65 60 M6 M6
RTA-6300 150 270 310 100 40 6 30 55 5x50 4x50 50 65 60 M6 M6
RTA-6350 175 320 360 100 40 6 30 55 6x50 5x50 50 65 60 M6 M6
RTA-6400 200 370 410 100 40 6 30 55 7x50 6x50 50 65 60 M6 M6
RTA-6450 225 420 460 100 40 6 30 55 8x50 7x50 50 65 60 M6 M6
RTA-6500 250 470 510 100 40 6 30 55 9x50 8x50 50 65 60 M6 M6
RTA-6600 300 570 610 100 40 6 30 55 11x50 10x50 50 65 60 M6 M6
RTA-6700 350 670 710 100 40 6 30 55 13x50 12x50 50 65 60 M6 M6
RTA-9100 50 - 110 148,4 60 9 30 55 1x50 - 100 104 90 M8 M8
RTA-9200 100 150 210 148,4 60 9 55 105 1x100 - 100 104 90 M8 M8
RTA-9300 150 250 310 148,4 60 9 55 105 2x100 1x100 100 104 90 M8 M8
RTA-9400 200 350 410 148,4 60 9 55 105 3x100 2x100 100 104 90 M8 M8
RTA-9500 250 450 510 148,4 60 9 55 105 4x100 3x100 100 104 90 M8 M8
RTA-9600 30 550 610 148,4 60 9 55 105 5x100 4x100 100 104 90 M8 M8
RTA-9700 350 650 710 148,4 60 9 55 105 6x100 5x100 100 104 90 M8 M8
RTA-9800 400 750 810 148,4 60 9 55 105 7x100 6x100 100 104 90 M8 M8
RTA-9900 450 850 910 148,4 60 9 55 105 8x100 7x100 100 104 90 M8 M8
RTA-91000 500 950 1010 148,4 60 9 55 105 9x100 8x100 100 104 90 M8 M8
Typ
 Rozměry (mm) Cdyn (N) Md (Nm) Ml (Nm) Mr (Nm)
m2 n p s t v x y RTNA RTLA RTNA RTLA RTNA RTLA RTNA RTLA
RTA-1520 M2 2,5 4,6 5,25 2,45 4,5 13,5 7,5 260 - 1,4 - 1,2 - 1,5 -
RTA-1530 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 364 312 2,1 2,1 2,5 1,9 1,9 1,7
RTA-1540 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 520 416 3,5 2,8 4,4 3,1 2,6 2,1
RTA-1550 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 624 520 4,2 3,5 5,6 4,4 3,1 2,6
RTA-1560 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 780 572 4,9 3,5 7,5 5,0 4,0 2,9
RTA-1570 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 884 676 5,6 4,2 8,7 6,2 4,6 3,4
RTA-1580 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 1040 780 7,0 4,9 10,6 7,5 5,5 4,0
RTA-1590 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 1144 832 7,7 5,6 11,9 8,1 6,1 4,3
RTA-15100 M2 2,5 4,6 5,25 3,7 4,5 13,5 7,5 1300 936 8,4 6,3 13,7 9,4 7,0 4,9
RTA-2030 M2 3,4 6,3 7 5,5 5,5 18 10,75 430 - 3,1 - 2,8 - 3,4 -
RTA-2045 M2 3,4 6,3 7 5,5 5,5 18 10,75 688 602 6,2 4,6 6,9 5,5 4,6 4,1
RTA-2060 M2 3,4 6,3 7 5,5 5,5 18 10,75 946 774 7,7 6,2 11,0 8,3 6,3 5,2
RTA-2075 M2 3,4 6,3 7 5,5 5,5 18 10,75 1204 946 10,8 7,7 15,1 11,0 8,2 6,3
RTA-2090 M2 3,4 6,3 7 5,5 5,5 18 10,75 1376 1118 12,4 9,3 17,9 13,8 9,5 7,5
RTA-2105 M2 3,4 6,3 7 5,5 5,5 18 10,75 1634 1290 13,9 10,8 22,0 16,5 11,4 8,8
RTA-2120 M2 3,4 6,3 7 5,5 5,5 18 10,75 1892 1376 17,0 12,4 26,1 17,9 13,4 9,5
RTA-2135 M2 3,4 6,3 7 5,5 5,5 18 10,75 2150 1548 18,6 13,9 30,3 20,6 15,4 10,8
RTA-2150 M2 3,4 6,3 7 5,5 5,5 18 10,75 2408 1720 21,7 15,5 34,4 23,4 17,5 12,1
RTA-3050 M3 5,5 7,8 8,25 5,5 8 30 12,25 - 952 - 12,2 - 10,9 - 5,4
RTA-3075 M3 5,5 7,8 8,25 5,5 8 30 12,25 1496 1224 20,4 16,3 21,8 16,3 13,6 11,5
RTA-3100 M3 5,5 7,8 8,25 5,5 8 30 12,25 2040 1632 28,6 24,5 32,6 24,5 18,2 14,7
RTA-3125 M3 5,5 7,8 8,25 5,5 8 30 12,25 2448 1904 36,7 28,6 40,8 29,9 22,0 17,0
RTA-3150 M3 5,5 7,8 8,25 5,5 8 30 12,25 2992 2312 44,9 32,6 51,7 38,1 27,1 20,7
RTA-3175 M3 5,5 7,8 8,25 5,5 8 30 12,25 3536 2584 53,0 36,7 62,6 43,5 32,3 23,2
RTA-3200 M3 5,5 7,8 8,25 5,5 8 30 12,25 4080 2992 61,2 44,9 73,4 51,7 37,6 27,1
RTA-3250 M3 5,5 7,8 8,25 5,5 8 30 12,25 5032 3672 73,4 53,0 92,5 65,3 47,0 33,6
RTA-3300 M3 5,5 7,8 8,25 5,5 8 30 12,25 6120 4352 89,8 65,3 114,2 78,9 57,7 40,3
RTA-3350 M3 5,5 7,8 8,25 5,5 8 30 12,25 7072 5032 106,1 73,4 133,3 92,5 67,1 47,0
RTA-3400 M3 5,5 7,8 8,25 5,5 8 30 12,25 8160 5712 122,4 85,7 155,0 106,1 77,9 53,7
RTA-4080 M3 6,5 10 10,5 9 9,5 40 18,5 1855 - 31,8 - 29,7 - 25,9 -
RTA-4120 M3 6,5 10 10,5 9 9,5 40 18,5 2915 2650 53,0 53,0 59,4 51,9 36,5 33,5
RTA-4160 M3 6,5 10 10,5 9 9,5 40 18,5 3710 3445 74,2 63,6 81,6 74,2 46,0 42,7
RTA-4200 M3 6,5 10 10,5 9 9,5 40 18,5 4770 4240 95,4 84,8 111,3 96,5 59,6 52,7
RTA-4240 M3 6,5 10 10,5 9 9,5 40 18,5 5830 4770 116,6 95,4 141,0 111,3 73,6 59,6
RTA-4280 M3 6,5 10 10,5 9 9,5 40 18,5 6890 5565 137,8 106,0 170,7 133,6 87,9 70,1
RTA-4320 M3 6,5 10 10,5 9 9,5 40 18,5 7950 6360 159,0 127,2 200,3 155,8 102,4 80,7
RTA-4360 M3 6,5 10 10,5 9 9,5 40 18,5 9010 7155 180,2 137,8 230,0 178,1 116,9 91,5
RTA-4400 M3 6,5 10 10,5 9 9,5 40 18,5 9805 7950 190,8 159,0 252,3 200,3 127,9 102,4
RTA-6100 M4 8 11 12 10 11 46 20 4320 3780 97,2 72,9 97,2 77,8 68,7 62,2
RTA-6150 M4 8 11 12 10 11 46 20 6480 5400 145,8 121,5 175,0 136,1 100,1 83,6
RTA-6200 M4 8 11 12 10 11 46 20 8640 6480 194,4 145,8 252,7 175,0 135,4 100,1
RTA-6250 M4 8 11 12 10 11 46 20 10800 8100 243,0 170,1 330,5 233,3 172,2 126,4
RTA-6300 M4 8 11 12 10 11 46 20 13500 9720 291,6 218,7 427,7 291,6 219,3 153,7
RTA-6350 M4 8 11 12 10 11 46 20 15660 11340 340,2 243,0 505,4 349,9 257,4 181,6
RTA-6400 M4 8 11 12 10 11 46 20 17820 12420 388,8 267,3 583,2 388,8 295,6 200,4
RTA-6450 M4 8 11 12 10 11 46 20 19980 14040 437,4 315,9 661,0 447,1 334,0 228,8
RTA-6500 M4 8 11 12 10 11 46 20 22140 15660 486,0 340,2 738,7 505,4 372,5 257,4
RTA-6600 M4 8 11 12 10 11 46 20 27000 18900 607,5 413,1 913,7 622,1 459,4 314,8
RTA-6700 M4 8 11 12 10 11 46 20 31320 21600 704,7 486,0 1069,2 719,3 536,8 362,9
RTA-9100 M4 11 14 17 17 14 78 31 6750 - 210,6 - 151,2 - 223,8 -
RTA-9200 M4 11 14 17 17 14 78 31 13500 10800 526,5 421,2 529,2 378,0 338,2 283,0
RTA-9300 M4 11 14 17 17 14 78 31 21600 16200 842,4 631,8 982,8 680,4 534,6 400,1
RTA-9400 M4 11 14 17 17 14 78 31 28350 21600 1053,0 842,4 1360,8 982,8 712,2 534,6
RTA-9500 M4 11 14 17 17 14 78 31 35100 25650 1368,9 947,7 1738,8 1209,6 894,5 640,4
RTA-9600 M4 11 14 17 17 14 78 31 43200 31050 1684,8 1158,3 2192,4 1512,0 1116,2 784,8
RTA-9700 M4 11 14 17 17 14 78 31 49950 35100 1895,4 1368,9 2570,4 1738,8 1302,3 894,5
RTA-9800 M4 11 14 17 17 14 78 31 56700 40500 2211,3 1579,5 2948,4 2041,2 1489,2 1042,1
RTA-9900 M4 11 14 17 17 14 78 31 64800 44550 2527,2 1684,8 3402,0 2268,0 1714,0 1153,4
RTA-91000 M4 11 14 17 17 14 78 31 71550 49950 2737,8 1895,4 3780,0 2570,4 1901,7 1302,3

KOMPLETNÍ KATALOG

PŘEHLED PRODUKTŮ - BROŽURA

KATALOG LINEÁRNÍCH POLOHOVACÍCH STOLŮ RTNA / RTLA

3D konfigurace (CAD)

Technická data
