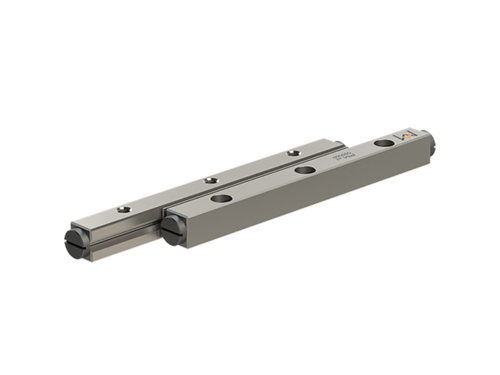

Lineární vedení série RSD dodávané v setu

Lineární vedení série RSD jsou celosvětovým standardem v high-tech aplikacích pro krátké až střední zdvihy. Používají se pro přesný lineární pohyb, který poskytuje vysokou přesnost a vynikající spolehlivost.

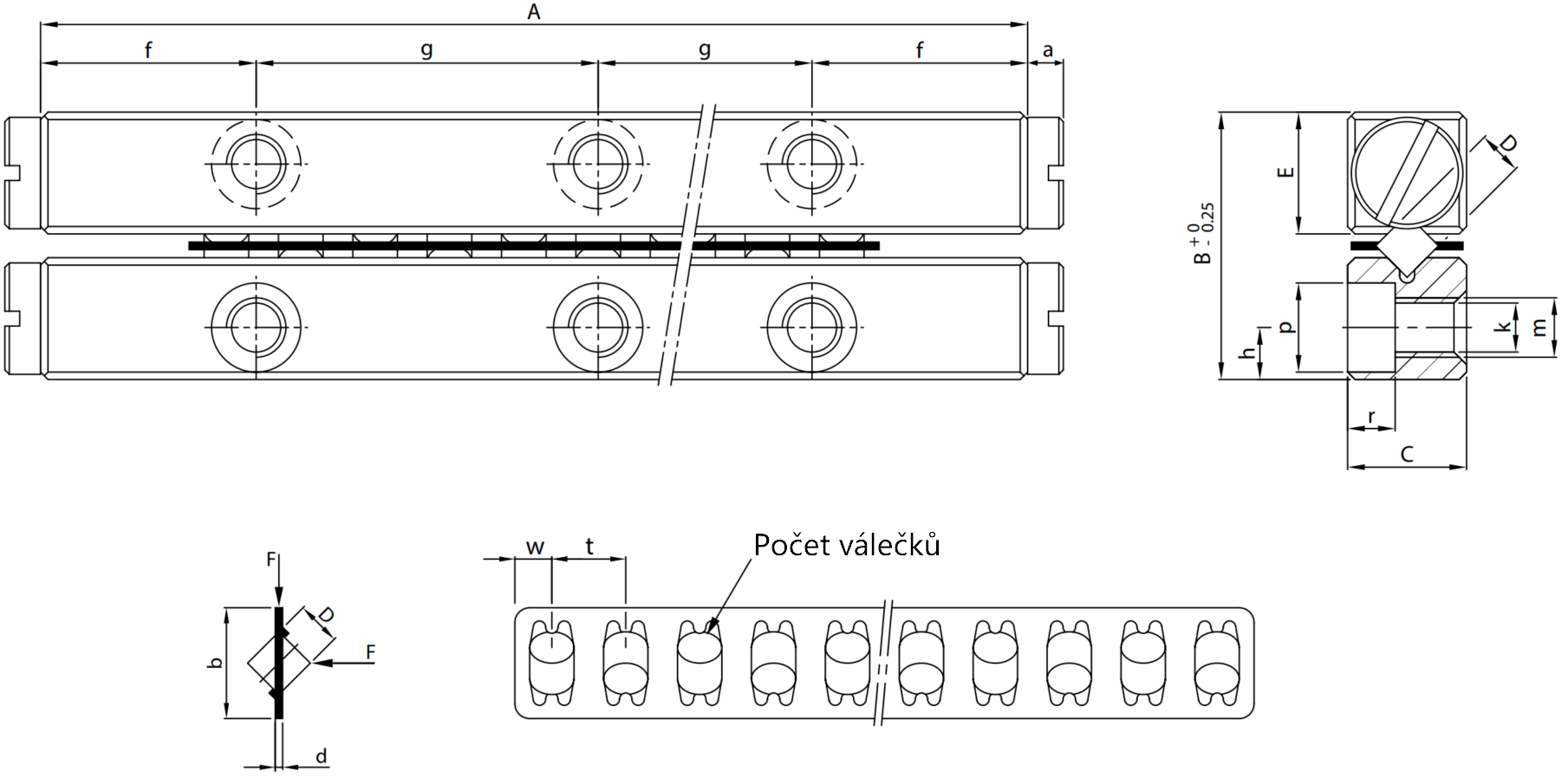

rsde set nakres

Specifikace:

Typ vedení		Rozměry (mm)																			Zatížení (N)
Standard	Nerezové	A	B	C	E	D	f	g	h	k	m	p	r	a	b	d	t	w	Z	Zdvih	Zatížení (N)
RSD-1520x4KZR	RSD-1520x4KZR-SS	20	8,5	4	3,9	1,5	5	1x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	4	10	208
RSD-1530x6KZR	RSD-1530x6KZR-SS	30	8,5	4	3,9	1,5	5	2x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	6	18	312
RSD-1540x8KZR	RSD-1540x8KZR-SS	40	8,5	4	3,9	1,5	5	3x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	8	27	416
RSD-1550x10KZR	RSD-1550x10KZR-SS	50	8,5	4	3,9	1,5	5	4x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	10	30	520
RSD-1560x13KZR	RSD-1560x13KZR-SS	60	8,5	4	3,9	1,5	5	5x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	13	35	676
RSD-1570x15KZR	RSD-1570x15KZR-SS	70	8,5	4	3,9	1,5	5	6x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	15	40	780
RSD-1580x17KZR	RSD-1580x17KZR-SS	80	8,5	4	3,9	1,5	5	7x10	1,8	1,6	M2	3	1,4	1,5	3,8	0,5	3	2,25	17	50	884
RSD-2030x5AA	RSD-2030x5AA-SS	30	12	6	5,5	2	7,5	1x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	5	18	430
RSD-2045x8AA	RSD-2045x8AA-SS	45	12	6	5,5	2	7,5	2x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	8	24	688
RSD-2060x11AA	RSD-2060x11AA-SS	60	12	6	5,5	2	7,5	3x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	11	30	946
RSD-2075x13AA	RSD-2075x13AA-SS	75	12	6	5,5	2	7,5	4x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	13	44	1118
RSD-2090x16AA	RSD-2090x16AA-SS	90	12	6	5,5	2	7,5	5x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	16	50	1376
RSD-2105x18AA	RSD-2105x18AA-SS	105	12	6	5,5	2	7,5	6x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	18	64	1548
RSD-2120x21AA	RSD-2120x21AA-SS	120	12	6	5,5	2	7,5	7x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	21	70	1806
RSD-2135x23AA	RSD-2135x23AA-SS	135	12	6	5,5	2	7,5	8x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	23	84	1978
RSD-2150x26AA	RSD-2150x26AA-SS	150	12	6	5,5	2	7,5	9x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	26	90	2236
RSD-2165x29AA	RSD-2165x29AA-SS	165	12	6	5,5	2	7,5	10x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	29	95	2494
RSD-2180x32AA	RSD-2180x32AA-SS	180	12	6	5,5	2	7,5	11x15	2,5	2,5	M3	4,3	2	2	5,6	0,3	4	2,8	32	100	2752
RSD-3050x7AA	RSD-3050x7AA-SS	50	18	8	8,2	3	12,5	1x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	7	28	952
RSD-3075x10AA	RSD-3075x10AA-SS	75	18	8	8,2	3	12,5	2x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	10	48	1360
RSD-3100x14AA	RSD-3100x14AA-SS	100	18	8	8,2	3	12,5	3x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	14	58	1904
RSD-3125x17AA	RSD-3125x17AA-SS	125	18	8	8,2	3	12,5	4x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	17	78	2312
RSD-3150x21AA	RSD-3150x21AA-SS	150	18	8	8,2	3	12,5	5x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	21	88	2856
RSD-3175x24AA	RSD-3175x24AA-SS	175	18	8	8,2	3	12,5	6x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	24	105	3264
RSD-3200x28AA	RSD-3200x28AA-SS	200	18	8	8,2	3	12,5	7x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	28	115	3808
RSD-3225x31AA	RSD-3225x31AA-SS	225	18	8	8,2	3	12,5	8x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	31	135	4216
RSD-3250x35AA	RSD-3250x35AA-SS	250	18	8	8,2	3	12,5	9x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	35	145	4760
RSD-3275x38AA	RSD-3275x38AA-SS	275	18	8	8,2	3	12,5	10x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	38	165	5168
RSD-3300x42AA	RSD-3300x42AA-SS	300	18	8	8,2	3	12,5	11x25	3,5	3,2	M4	6	3,2	2,4	7,5	0,5	5	3,5	42	175	5712
RSD-4080x7AA	RSD-4080x7AA-SS	80	22	11	10	4	20	1x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	7	58	1862
RSD-4120x11AA	RSD-4120x11AA-SS	120	22	11	10	4	20	2x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	11	82	2915
RSD-4160x15AA	RSD-4160x15AA-SS	160	22	11	10	4	20	3x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	15	105	3975
RSD-4200x19V	RSD-4200x19V-SS	200	22	11	10	4	20	4x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	19	130	5035
RSD-4240x23AA	RSD-4240x23AA-SS	240	22	11	10	4	20	5x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	23	150	6095
RSD-4280x27AA	RSD-4280x27AA-SS	280	22	11	10	4	20	6x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	27	175	7155
RSD-4320x31AA	RSD-4320x31AA-SS	320	22	11	10	4	20	7x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	31	200	8480
RSD-4360x35AA	RSD-4360x35AA-SS	360	22	11	10	4	20	8x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	35	225	9275
RSD-4400x39AA	RSD-4400x39AA-SS	400	22	11	10	4	20	9x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	39	250	10335
RSD-4440x43AA	RSD-4440x43AA-SS	440	22	11	10	4	20	10x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	43	270	11395
RSD-4480x47AA	RSD-4480x47AA-SS	480	22	11	10	4	20	11x40	4,5	4,3	M5	7,5	4,1	2,7	10	0,5	7	5	47	295	12455
RSD-6100x8AA	RSD-6100x8AA-SS	100	31	15	14	6	25	1x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	8	55	4320
RSD-6150x12AA	RSD-6150x12AA-SS	150	31	15	14	6	25	2x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	12	84	6480
RSD-6200x15AA	RSD-6200x15AA-SS	200	31	15	14	6	25	3x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	15	120	8100
RSD-6250x19AA	RSD-6250x19AA-SS	250	31	15	14	6	25	4x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	19	150	10260
RSD-6300x23AA	RSD-6300x23AA-SS	300	31	15	14	6	25	5x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	23	185	12420
RSD-6350x27AA	RSD-6350x27AA-SS	350	31	15	14	6	25	6x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	27	214	14580
RSD-6400x30AA	RSD-6400x30AA-SS	400	31	15	14	6	25	7x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	30	245	16200
RSD-6450x34AA	RSD-6450x34AA-SS	450	31	15	14	6	25	8x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	34	280	18360
RSD-6500x38AA	RSD-6500x38AA-SS	500	31	15	14	6	25	9x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	38	310	20520
RSD-6600x46AA	RSD-6600x46AA-SS	600	31	15	14	6	25	11x50	6	5,2	M6	9,5	5,2	3,7	14	0,75	9	6	46	360	24840
RSD-9200x10AA	RSD-9200x10AA-SS	200	44	22	19,8	9	50	1x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	10	115	13500
RSD-9300x10AA	RSD-9300x10AA-SS	300	44	22	19,8	9	50	2x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	15	175	20250
RSD-9400x15AA	RSD-9400x15AA-SS	400	44	22	19,8	9	50	3x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	20	235	27000
RSD-9500x20AA	RSD-9500x20AA-SS	500	44	22	19,8	9	50	4x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	25	295	33750
RSD-9600x25AA	RSD-9600x25AA-SS	600	44	22	19,8	9	50	5x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	30	355	40500
RSD-9700x30AA	RSD-9700x30AA-SS	700	44	22	19,8	9	50	6x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	35	415	47250
RSD-9800x35AA	RSD-9800x35AA-SS	800	44	22	19,8	9	50	7x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	40	475	54000
RSD-9900x40AA	RSD-9900x40AA-SS	900	44	22	19,8	9	50	8x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	45	535	60750
RSD-91000x45AA	RSD-91000x45AA-SS	1000	44	22	19,8	9	50	9x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	50	595	67500
RSD-91100x50AA	RSD-91100x50AA-SS	1100	44	22	19,8	9	50	10x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	55	655	74250
RSD-91200x55AA	RSD-91200x55AA-SS	1200	44	22	19,8	9	50	11x100	9	6,8	M8	11	6,2	4,2	20	1	14	9	60	715	81000
RSD-12200x60AA	na vyžádání	200	58	28	25,9	12	50	1x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	7	120	17920
RSD-12300x7AA	na vyžádání	300	58	28	25,9	12	50	2x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	11	200	27160
RSD-12400x11AA	na vyžádání	400	58	28	25,9	12	50	3x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	15	240	37400
RSD-12500x15AA	na vyžádání	500	58	28	25,9	12	50	4x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	18	320	46080
RSD-12600x18AA	na vyžádání	600	58	28	25,9	12	50	5x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	23	360	58880
RSD-12700x23AA	na vyžádání	700	58	28	25,9	12	50	6x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	26	440	66560
RSD-12800x26AA	na vyžádání	800	58	28	25,9	12	50	7x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	31	480	79360
RSD-12900x31AA	na vyžádání	900	58	28	25,9	12	50	8x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	34	560	87040
RSD-121000x34AA	na vyžádání	1000	58	28	25,9	12	50	9x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	37	640	94720
RSD-121100x37AA	na vyžádání	1100	58	28	25,9	12	50	10x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	42	680	107520
RSD-121200x42AA	na vyžádání	1200	58	28	25,9	12	50	11x100	12	8,5	M10	13,5	8,3	5,3	26	1,2	18	12	46	720	117760
