- Dostupné velikosti 4 a 6 mm
- Kompaktní design s velkou nosností
- Kolejnice prokaleny pro zvýšení životnosti
- Dostupné klece POM a PEEK
- V-drážka kolejnice dokončena přesným broušením
- Stejná nosnost ve všech směrech

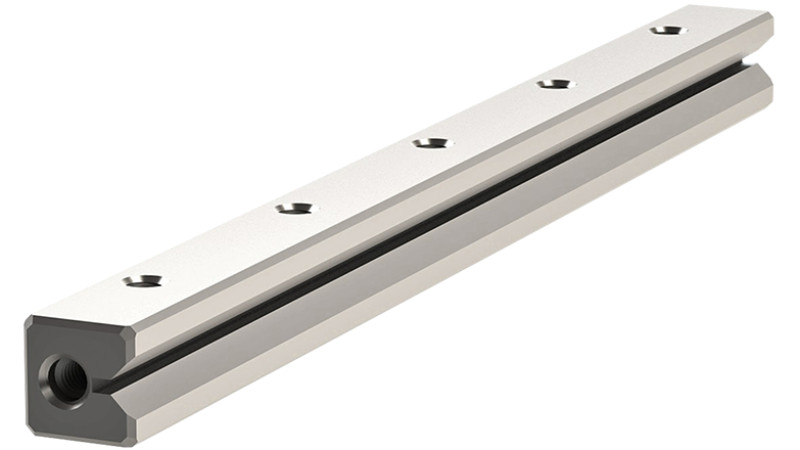

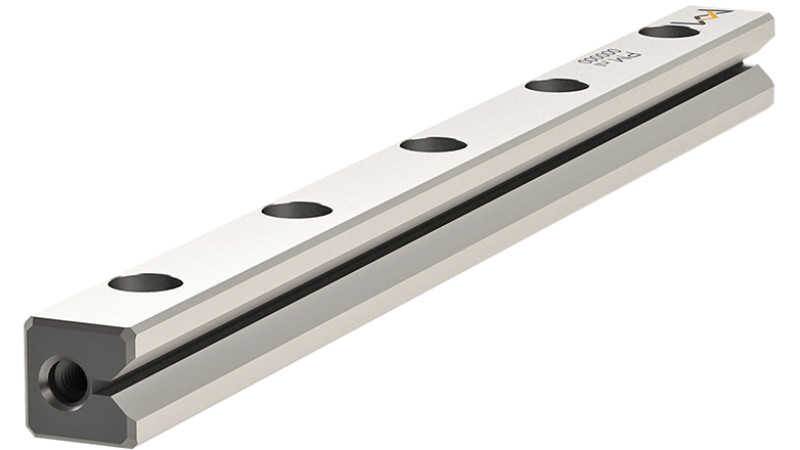

Kompaktní, spolehlivé a vhodné pro vysoké zatížení. Takové jsou lineární vedení RNG, které jsou k dispozici ve velikostech 4 a 6 mm. RNG je další vývoj typu RSDE (s hlubokou V-drážkou) avšak s pokročilejšími mechanickými vlastnostmi. Mezi jeho hlavní přednosti patří výrazně vyšší zatížitelnost a vyšší tuhost, jakož i kompaktnější instalační rozměry díky optimalizaci konstrukce vnitřní V-drážky.

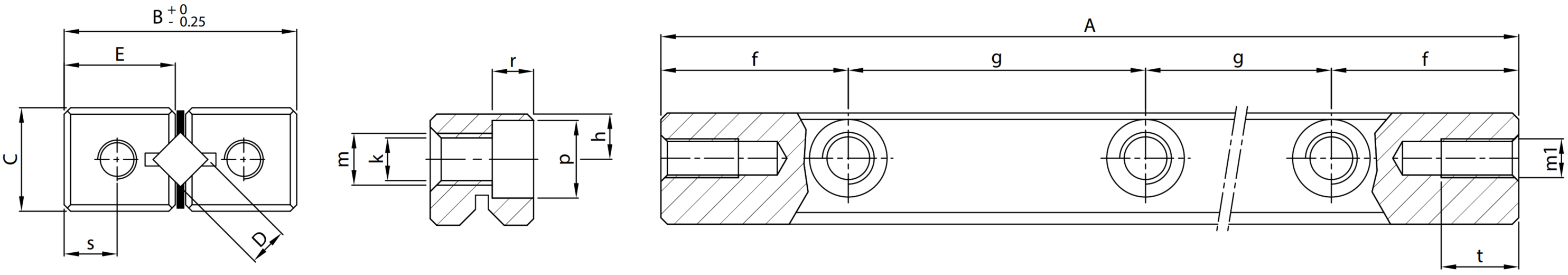

| Typ vedení | Rozměry (mm) |
Příslušenství | ||||||||||||||||
| Standard | Nerezové | A |
B | C | E | D | f | g | h |
k | m | p | r | m1 | s | t | Klec |
Koncovky |
| RNG-4050 | RNG-4050-SS | 50 | 19 | 9 | 9 | 4 | 12,5 | 1x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4075 | RNG-4075-SS | 75 | 19 | 9 | 9 | 4 | 12,5 | 2x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4100 | RNG-4100-SS | 100 | 19 | 9 | 9 | 4 | 12,5 | 3x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4125 | RNG-4125-SS | 125 | 19 | 9 | 9 | 4 | 12,5 | 4x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4150 | RNG-4150-SS | 150 | 19 | 9 | 9 | 4 | 12,5 | 5x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4175 | RNG-4175-SS | 175 | 19 | 9 | 9 | 4 | 12,5 | 6x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4200 | RNG-4200-SS | 200 | 19 | 9 | 9 | 4 | 12,5 | 7x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4225 | RNG-4225-SS | 225 | 19 | 9 | 9 | 4 | 12,5 | 8x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4250 | RNG-4250-SS | 250 | 19 | 9 | 9 | 4 | 12,5 | 9x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4275 | RNG-4275-SS | 275 | 19 | 9 | 9 | 4 | 12,5 | 10x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-4300 | RNG-4300-SS | 300 | 19 | 9 | 9 | 4 | 12,5 | 11x25 | 3,5 | 2,65 | M3 | 5,5 | 2,7 | M3 | 3,5 | 6 | KRE | GBN |
| RNG-6100 | RNG-6100-SS | 100 | 25 | 12 | 12 | 6 | 12,5 | 3x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6150 | RNG-6150-SS | 150 | 25 | 12 | 12 | 6 | 12,5 | 5x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6200 | RNG-6200-SS | 200 | 25 | 12 | 12 | 6 | 12,5 | 7x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6250 | RNG-6250-SS | 250 | 25 | 12 | 12 | 6 | 12,5 | 9x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6300 | RNG-6300-SS | 300 | 25 | 12 | 12 | 6 | 12,5 | 11x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6350 | RNG-6350-SS | 350 | 25 | 12 | 12 | 6 | 12,5 | 13x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
| RNG-6400 | RNG-6400-SS | 400 | 25 | 12 | 12 | 6 | 12,5 | 15x25 | 5 | 3,3 | M4 | 7 | 3,2 | M3 | 3,5 | 6 | KRE / KREV | GBN |
