- Robustní trubkový motor pro pohon válečkových fóliových systémů, například pro vnitřní stínění, dělicí stěny nebo rolovací systémy.
- Kompaktní konstrukce s ocelovými převodovkami s nulovou údržbou a nízkou hlučností.
- Provozní režim S2 4 min. druh krytí IP 44.
- Asynchronní motor s instalovaným mechanickým přesným koncovým spínačem pro 22 otáček.

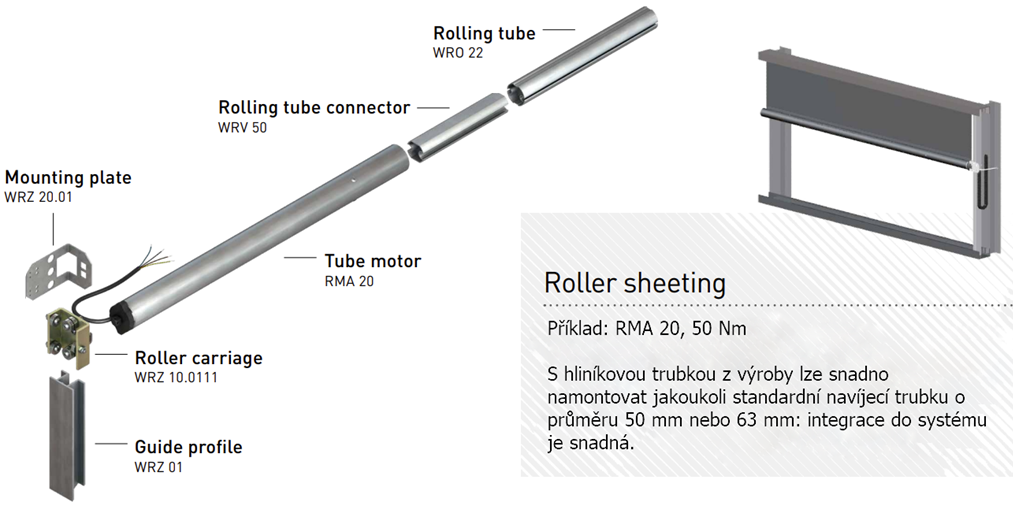

- S hliníkovou trubkou 50 x 1,5 / 63 x 1,5 mm pro připojení spojkou k válcovací trubce 50 / 63 mm.
- Čep hřídele 12 x 12 / 16 x 16 mm se závlačkou pro připojení k naváděcímu systému.
- Vysoce kvalitní připojovací kabel o délce 4 m, odolný proti UV záření.

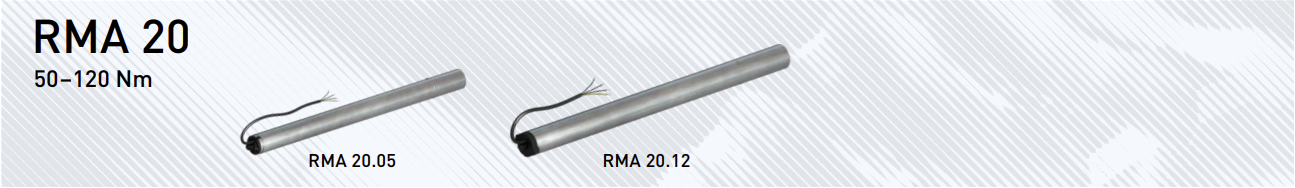

Trubkový motor RMA 20: Díky ocelové převodovce a kompletně vyvinutému motorovému agregátu je zajištěna vysoká spolehlivost a dlouhá životnost.
RMA 20 se používá k pohonu válečkových fóliových systémů, jako je vnitřní stínění, dělicí stěny nebo rolovací systémy.

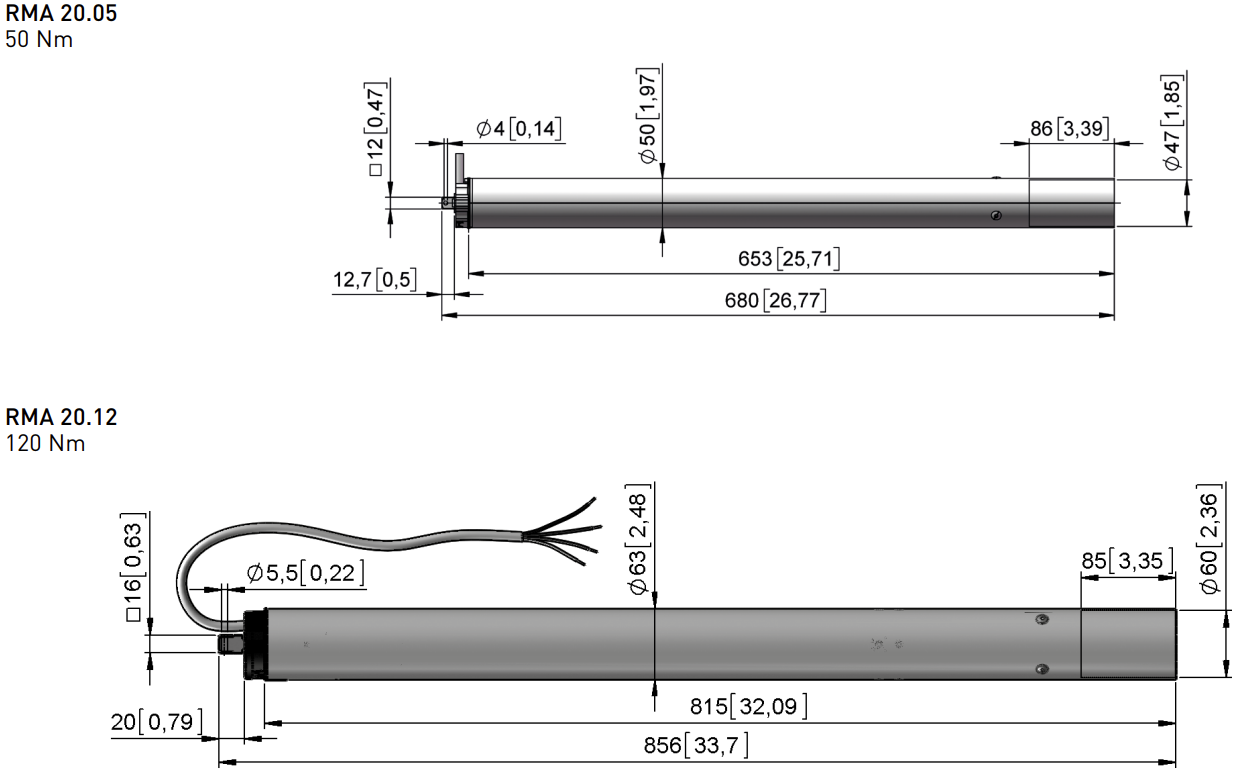

| Verze | Typ č. | T | n | I |
m |
| (Nm) | (1/min) | (A) | (kg) | ||
| 230 V 1~, 50 Hz | |||||
| RMA 20.0512 | 17220.0512.50 | 50 | 12,0 | 1,5 | 4,2 |
| RMA 20.1212 | 17220.1212.63 | 120 | 11,0 | 1,9 | 6,8 |
| Verze | Typ č. | T | T | n |
I |
m |
| (Nm) | (in.-lb) | (rpm) | (A) | (kg) | ||
| 120 V 1~, 60 Hz | ||||||
| RMA 20.0512 | 17220.0512.5030 | 50 | 450 | 12,0 | 2,3 | 4,3 |
| Verze | Typ č. | H |
| (mm) | ||

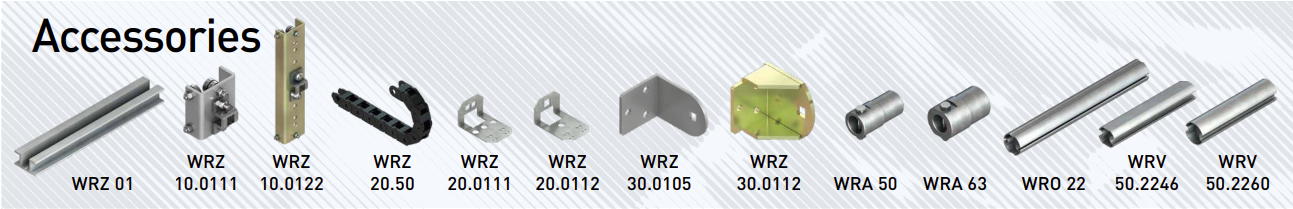

| Připojovací konec (vodicí konec) | ||
| WRZ 01** | 81801.01.xx | Vodicí profil // L = 2,00-6,00 m // hliník |
| WRZ 10.0111 | 81810.0111 | Válečkový vozík pro RMA 20.05 |
| WRZ 10.0122 | 81810.0122 | Válečkový vozík pro RMA 20.12 |
| WRZ 20.5011 | 81820.5011 | Vodicí řetěz kabelu |
| WRZ 20.9102 | 81820.9102 | Spouštěcí svorka (není zobrazena) |
| WRZ 20.9111 | 81820.9111 | Koncová svorka (není zobrazena) |
| WRZ 20.0111 | 81820.0111 | Montážní deska pro RMA 20.05 |
| WRZ 20.0112 | 81820.0112 | Montážní deska pro RMA 20.12 |
| WRZ 30.0105 | 81830.0105 | Montážní deska pro stacionární sestavu RMA 20.05 |
| WRZ 30.0112 | 81830.0112 | Montážní deska pro stacionární sestavu RMA 20.12 |
| Výstupní strana (strana trubice) | ||

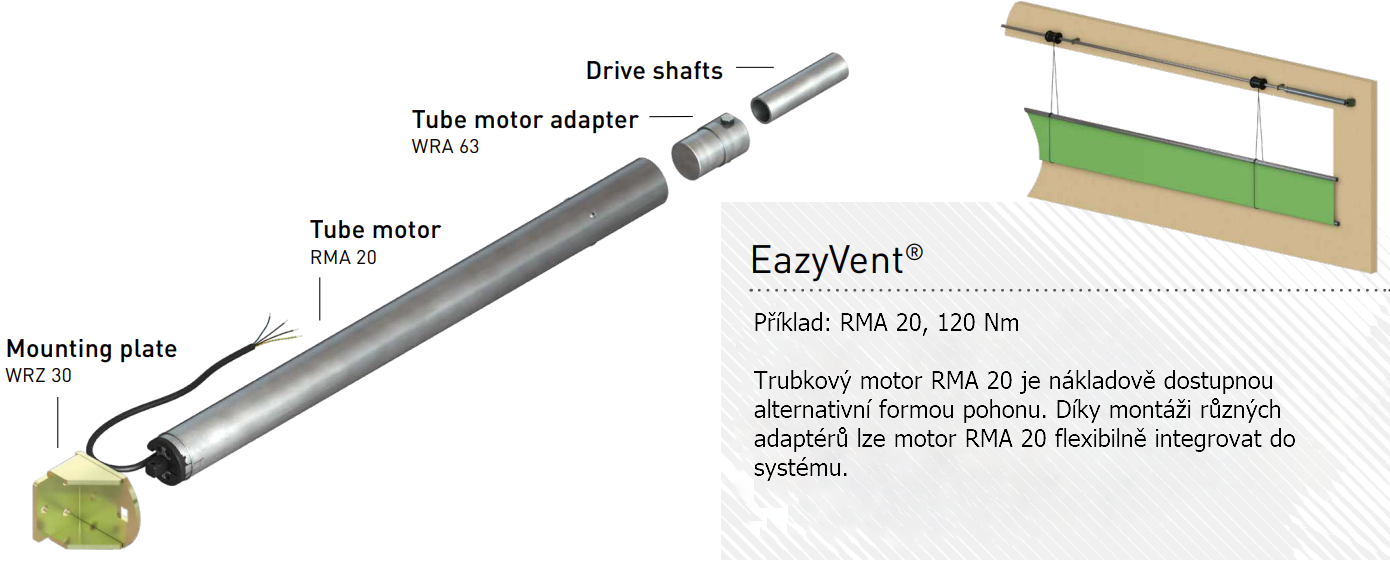

| WRA 50.0222 | 20998.5002.22 | Adaptér trubkového motoru pro RMA 20.05 a trubku ø 22 x 2 mm |
| WRA 50.0232 | 20998.5002.32 | Adaptér trubkového motoru pro RMA 20.05 a trubku ø 32 x 1,5 mm |
| WRA 50.0234 | 20998.5002.34 | Adaptér trubkového motoru pro RMA 20.05 a trubku 1" |
| WRA 63.0222 | 20998.6302.22 | Adaptér pro trubkový motor RMA 20.12 a trubku ø 22 x 2 mm |
| WRA 63.0232 | 20998.6302.32 | Adaptér trubkového motoru pro RMA 20.12 a trubku ø 32 x 1,5 mm |
| WRA 63.0234 | 20998.6302.34 | Adaptér pro trubkový motor RMA 20.12 a trubku 1" |
| WRO 22.5015 | 81622.5015.1050 | Válečková trubka // ø 50 x 1,5 mm // D = 5,00 m, hliník |
| WRV 50.2246 | 81650.2246.2004 | Spojka válečkové trubky // ø 50 mm válečková trubka |
| WRV 50.2260 | 81650.2260.2010 | Spojka válečkové trubky // ø 63 mm válečková trubka |
