- Globoidní bezvůlová vačka s konstatním stoupáním zaručuje vysokou tuhost a přesnost
- Pohon servomotor + planetová převodovka 1:5 / 1:10 → flexibilní řízení a počet poloh
- 3 velikosti → RIGS 04 / RIGS 06 / RIGS 09... vnitřní převodový poměr → 1:16
- Pravidelný pohyb po celém pracovním cyklu, vysoká účinnost, dlouhá životnost

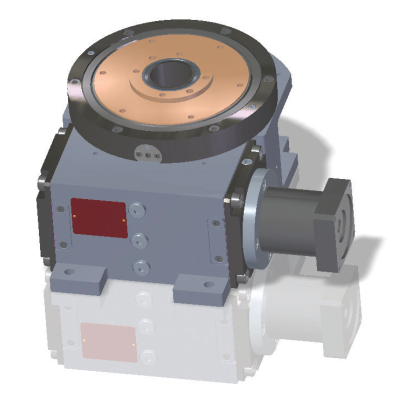

RIGS indexovací stoly jsou globoidní vačkové jednotky s konstantní rychlostí, které jsou integrovány s planetovou převodovkou pro optimální přenos točivého momentu.
Globoidní vačka zajišťuje rotaci výstupní hřídele. Přesné předepnutí mezi vačkou a výstupním diskem eliminuje jakoukoli vůli, což umožňuje vysokou dynamickou stabilitu a přesné polohování v celém pracovním rozsahu.
Optimalizovaný předepínací mechanismus, nulová vůle a vysoce přesné jehlové válečky (jezdci) poskytují hladký a plynulý pohyb, extrémní torzní tuhost, vysokou opakovatelnost polohování a maximální účinnost přenosu síly, čímž zajišťují dlouhou provozní životnost systému.

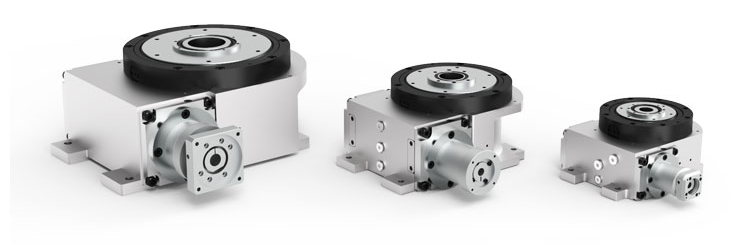

Servo jednotky RIG (RIGS) jsou dostupné ve třech velikostech: RIGS04, RIGS06 a RIGS09, což umožňuje jejich škálovatelné nasazení v různých aplikacích s náročnými požadavky na přesnost a dynamiku pohybu.
Stůl RIGS nachází uplatnění v širokém spektru průmyslových odvětví – od automobilového a lékařského průmyslu až po balení a plnění.
Je navržen pro práci v různých provozních podmínkách, od extrémně nízkých rychlostí až po vysoké rychlosti se středně vysokým zatížením.
Optimalizovaný profil vačky zajišťuje plynulý a přesný pohyb, zatímco velký centrální otvor (dutá hřídel) na výstupním disku umožňuje snadný průchod přívodů nezbytných pro provoz systému.
