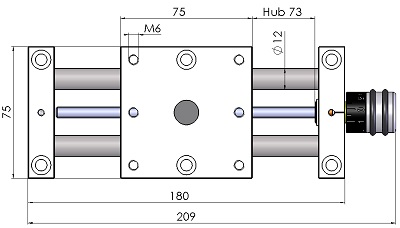

PT7312

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem D5

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: PT7312

• PT = polohovací stůl
• 73 = zdvih 73mm
• 12 = velikost 12 (Ø vodících tyčí)

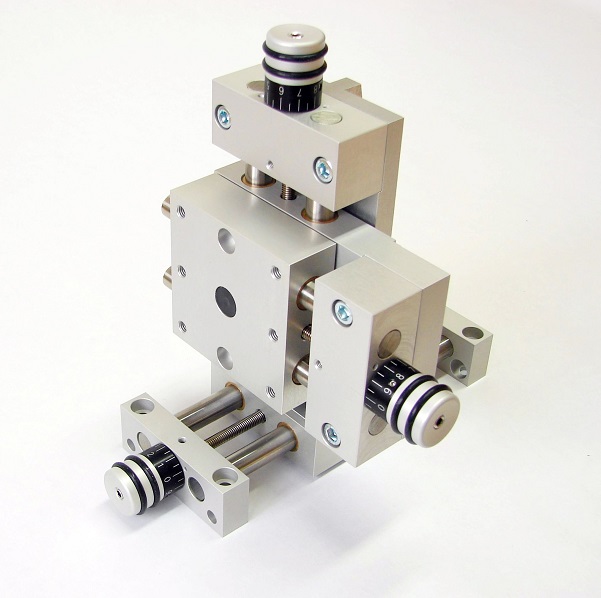

Příklad montáže víceosého systému:

• PT2512
• KT2512-KL
• VH2512
• PT7312
