PT2512-PAE

- Ø vodících tyčí 12mm / zdvih 25mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém Polohovací systémy MM Engineering
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- digitální ukazatel s přesností 0,01mm

Únosnosti:
F1=300N | F2=100N (1/2 zdvihu)
Mx=5,5Nm | My=3,0Nm | Mz=5,5Nm

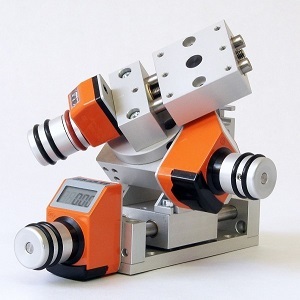

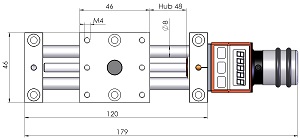

pt4808 pae

Popis funkce:

sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
ukazatel polohy přímo ukazuje 0,01 mm lineárního pohybu sání
kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
v případě požadavku lze šroub navíc zajistit aretačním šroubem
pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
vodící pouzdra jsou vyrobeny z mosazi
ukazatel polohy je vyroben z plastu

Příklad objednání: PT1408-PAE

PT = polohovací stůl
25 = zdvih 25mm
12 = velikost 12 (Ø vodících tyčí)
PAE (digitální ukazatel polohy s přesností 0,01mm)
H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
