PT2304

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem D5

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: PT2304

• PT = polohovací stůl
• 23 = zdvih 23mm
• 04 = velikost 4 (Ø vodících tyčí)

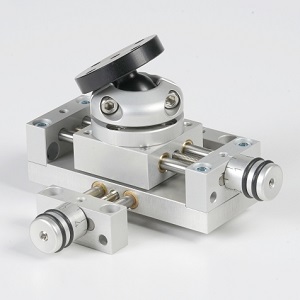

Příklad montáže víceosého systému:

• kloub (GK04)
• dlouhý polohovací stůl (PT2304)
• dlouhý křížový stůl s deskou L (KT2304-L)
