Profily Monorail

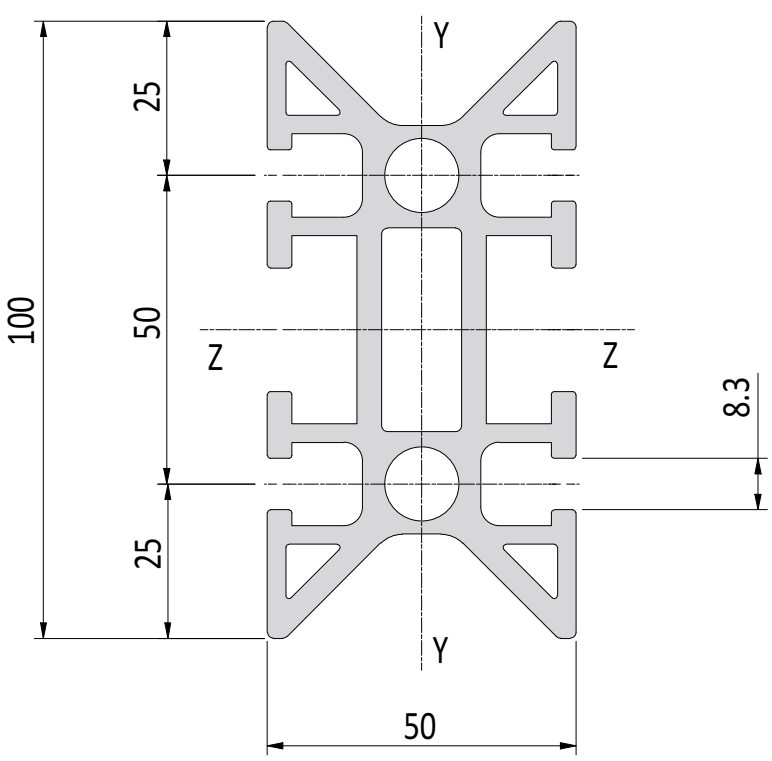

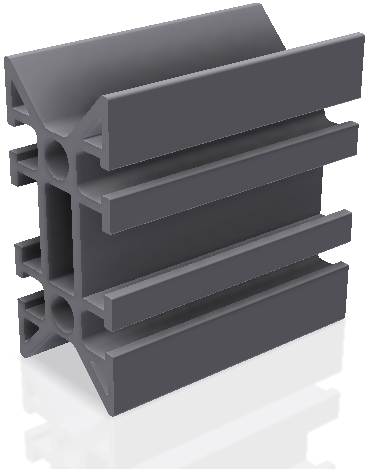

Objednací kód
|
BPRGD0000023 |
| Parametry |
Hodnoty |
Plocha průřezu [mm2]
|
1783 |
Maximální šířka | Y [mm]
|
50 |
Maximální výška | Z [mm]
|
100 |
Kvadratický moment k ose Y | Jy [cm4]
|
143 |
| Kvadratický moment k ose Z | Jz [cm4] |
34,8 |
Modul průřezu k ose Y | Wy [cm3]
|
28,6 |
Modul průřezu k ose X | Wz [cm3]
|
13,9 |
Maximální délka profilu [mm]
|
6000 |
Hmotnost [kg/m]
|
4,64 |
Materiál
|
EN AW 6060 |

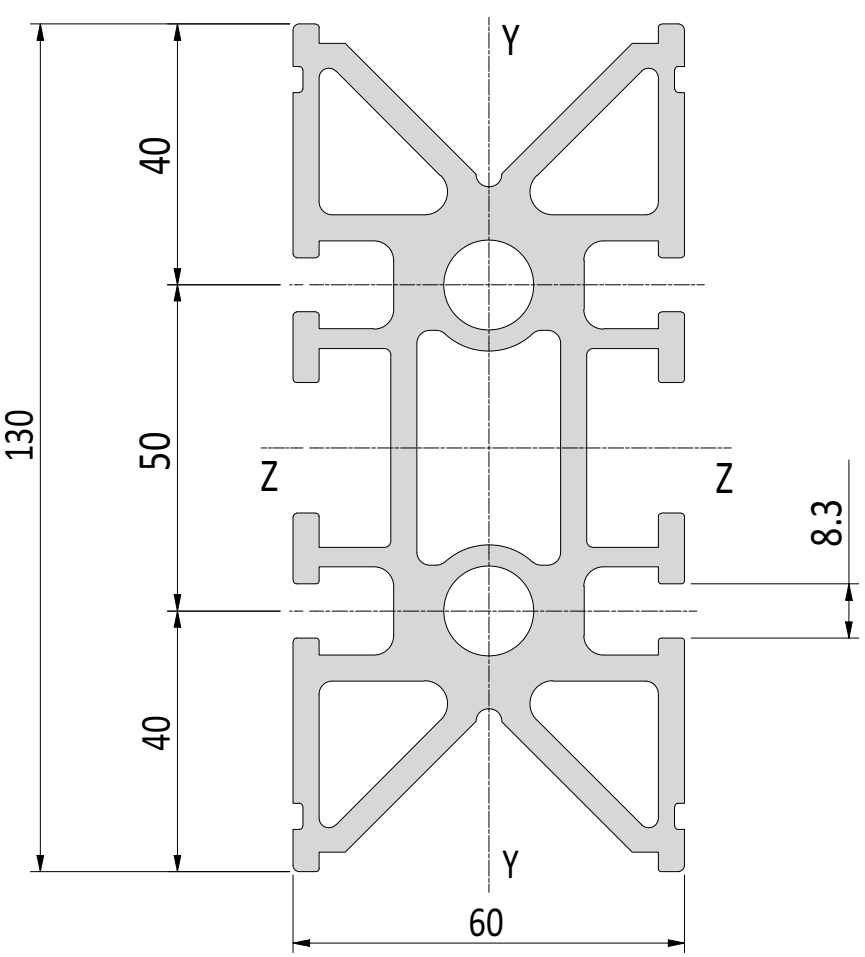

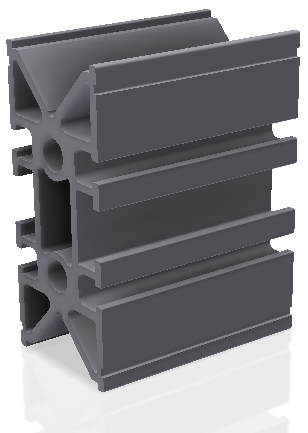

Objednací kód
|
BPRGD0000025 |
| Parametry |
Hodnoty |
Plocha průřezu [mm2]
|
2979 |
Maximální šířka | Y [mm]
|
60 |
Maximální výška | Z [mm]
|
130 |
Kvadratický moment k ose Y | Jy [cm4]
|
358 |
| Kvadratický moment k ose Z | Jz [cm4] |
84 |
Modul průřezu k ose Y | Wy [cm3]
|
55 |
Modul průřezu k ose X | Wz [cm3]
|
28 |
Maximální délka profilu [mm]
|
6000 |
Hmotnost [kg/m]
|
7,49 |
Materiál
|
EN AW 6060 |

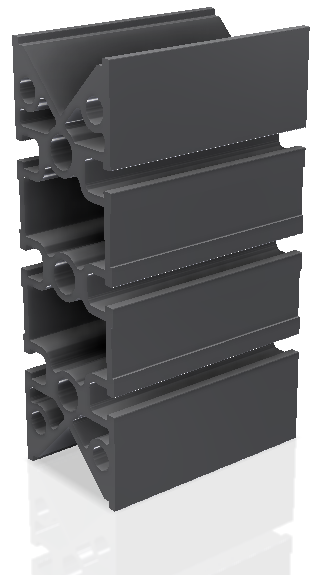

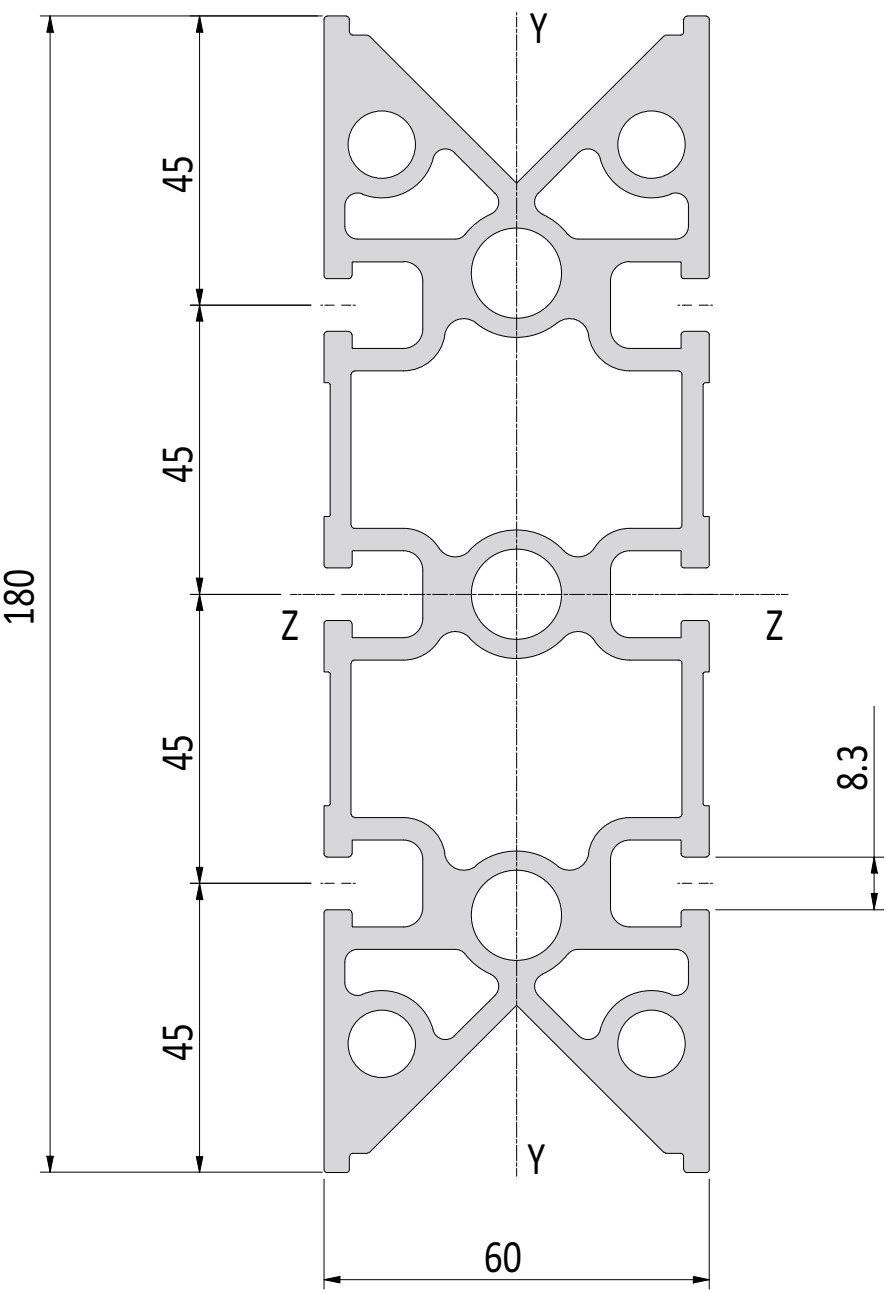

Objednací kód
|
BPRGD0000026 |
| Parametry |
Hodnoty |
Plocha průřezu [mm2]
|
3726 |
Maximální šířka | Y [mm]
|
60 |
Maximální výška | Z [mm]
|
180 |
Kvadratický moment k ose Y | Jy [cm4]
|
1005,1 |
| Kvadratický moment k ose Z | Jz [cm4] |
125,7 |
Modul průřezu k ose Y | Wy [cm3]
|
111,7 |
Modul průřezu k ose X | Wz [cm3]
|
42 |
Maximální délka profilu [mm]
|
6000 / 7000 |
Hmotnost [kg/m]
|
10,09 |
Materiál
|
EN AW 6060 |
