Profily Monorail Plus

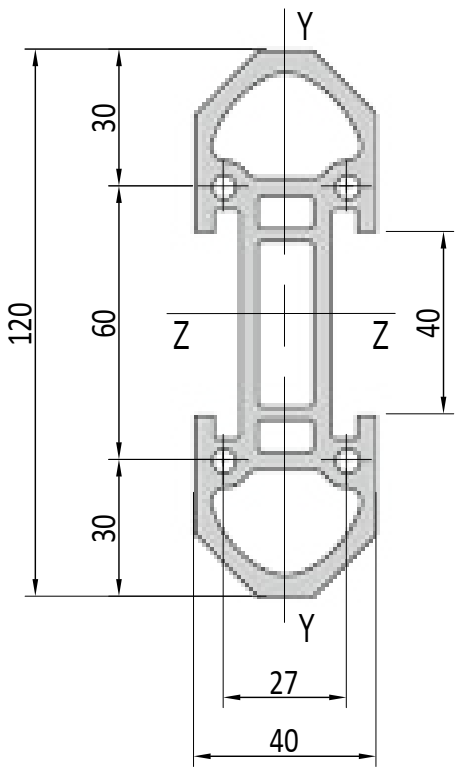

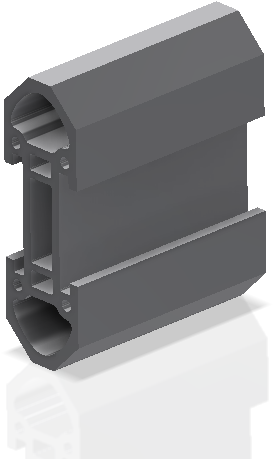

Profil Monorail Plus 120
Objednací kód
|
BPRGD0000136 |
| Parametry |
Hodnoty |
Plocha průřezu [mm2]
|
1751 |
Maximální šířka | Y [mm]
|
40 |
Maximální výška | Z [mm]
|
120 |
Kvadratický moment k ose Y | Jy [cm4]
|
25,4 |
| Kvadratický moment k ose Z | Jz [cm4] |
220,6 |
Modul průřezu k ose Y | Wy [cm3]
|
12,7 |
Modul průřezu k ose X | Wz [cm3]
|
36,7 |
Maximální délka profilu [mm]
|
6000 |
Hmotnost [kg/m]
|
4,72 |
Materiál
|
EN AW 6060 |

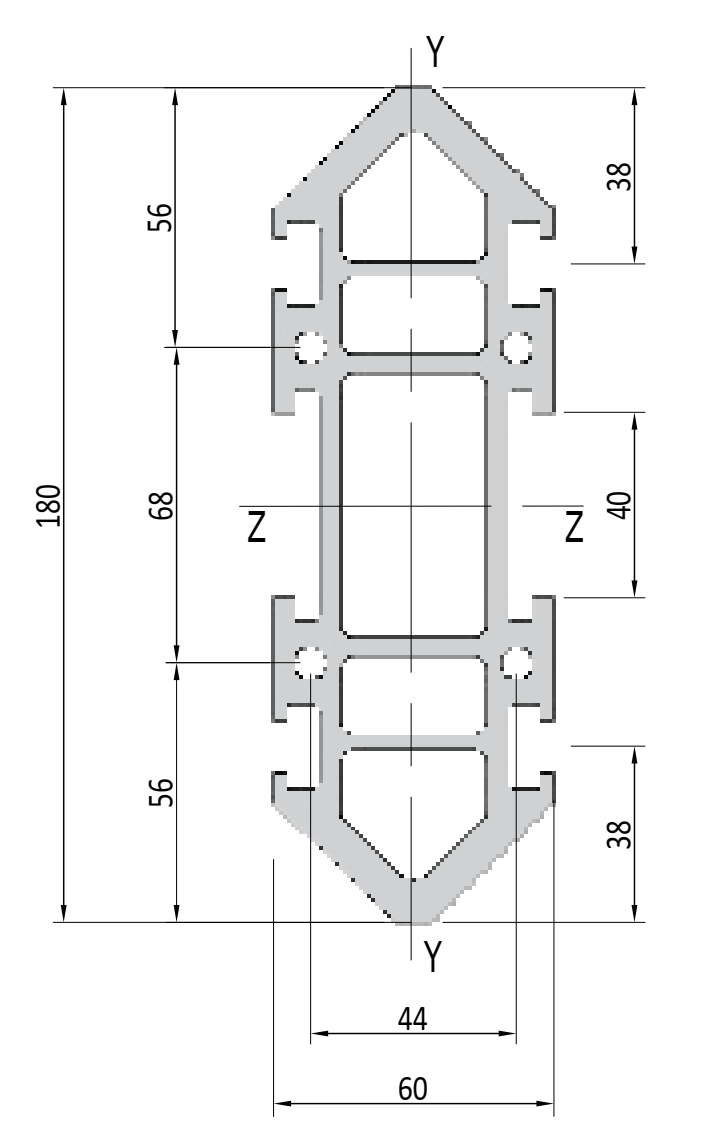

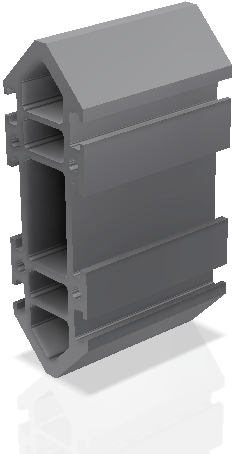

Profil Monorail Plus 180
Objednací kód
|
BPRGD0000137 |
| Parametry |
Hodnoty |
Plocha průřezu [mm2]
|
3604 |
Maximální šířka | Y [mm]
|
60 |
Maximální výška | Z [mm]
|
180 |
Kvadratický moment k ose Y | Jy [cm4]
|
124,2 |
| Kvadratický moment k ose Z | Jz [cm4] |
1020,7 |
Modul průřezu k ose Y | Wy [cm3]
|
41,4 |
Modul průřezu k ose X | Wz [cm3]
|
113,4 |
Maximální délka profilu [mm]
|
6000 |
Hmotnost [kg/m]
|
9,67 |
Materiál
|
EN AW 6060 |
