PD1E

Popis:

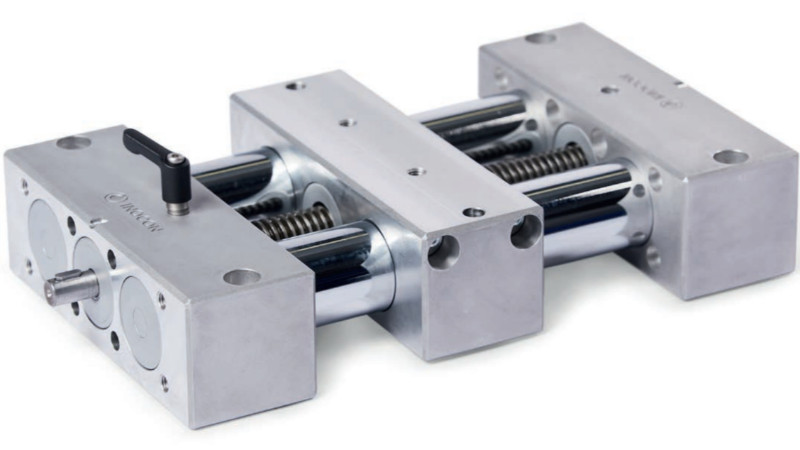

Kruhová vodítka přesné dvojité trubky lineárních jednotek PD1E jsou k dispozici buď jako trubky, nebo jako plné hřídele. Jsou vyrobeny z chromovaných nebo... tvrdě chromované oceli nebo leštěné nerezové oceli. oceli. Koncové díly z hliníku spojují trubky nebo pevné hřídele a tvoří přesný lineární spoj. společně s vodicím prvkem. Na adrese vycentrované průběžné vřeteno má lichoběžníkový nebo jemný závit a kuličková ložiska na obou stranách.. se pohybuje lineárně podél vřetena. závitu vřetena pomocí integrované matice vřetena.. má buď posuvný, nebo válečkový vodicí prvek. vedení.

Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. V závislosti na požadavcích se díl se upevní k vodicímu prvku nebo se k němu připojí je samotný vodicí prvek nainstalován v místě, kde se má pohybovat. použití tak, aby se celá lineární jednotka pohybovala společně.

Součásti příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné. upevnění příslušenství. Příslušenství není součástí lineárních jednotek.

pd1e 1

pd1e 2

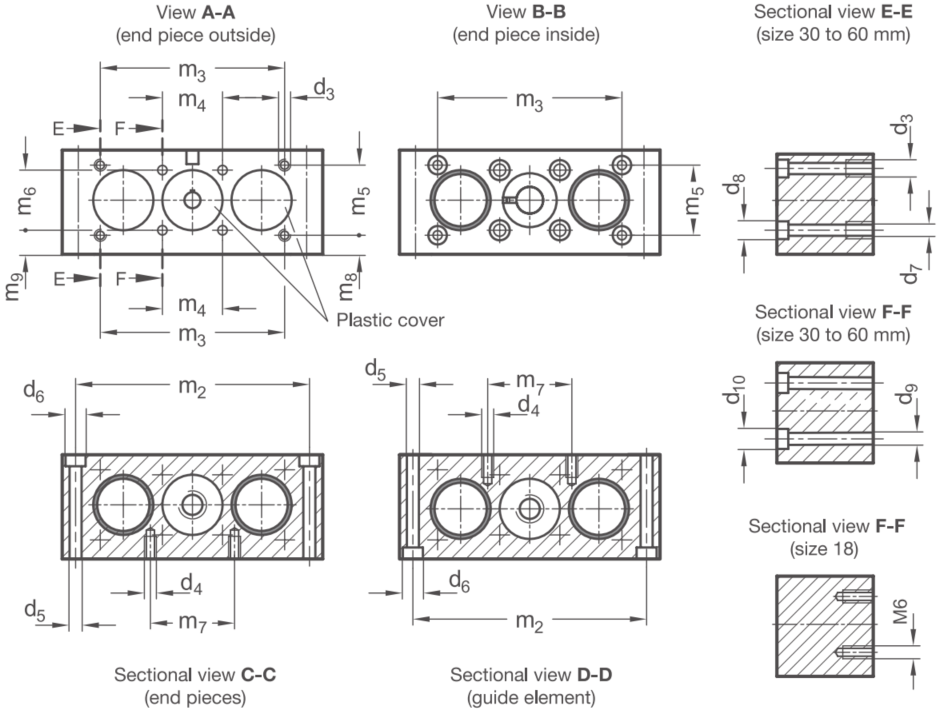

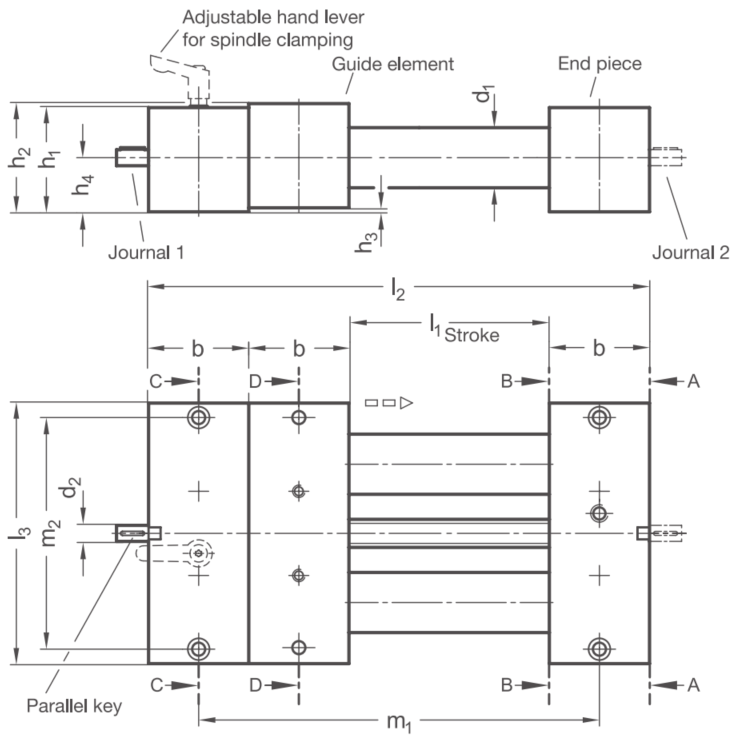

Rozměry:

Rozměry
d₁	l₁	b	d₂	d₃*	d₄**	d₅	d₆		d₇	d₈		d₉	d₁₀
18	...420	28	6	-	M5	5,5	10	M5	-	-	-	-	-	-
25*	...1500	50	8	M6	M6	6,1	10,5	M6	5,5	10	M5	6,6	11	M6
30	...1500	50	8	M6	M6	6,6	11	M6	5,5	10	M5	6,6	11	M6
40	...2650	60	12	M8	M8	8,4* / 9	13,5* / 15	M8	6,6	11	M6	8,6	13,5	M8
50	...2760	72	12	M10	M8	9	15	M8	9	13,5	M8	9	13,5	M8
60	...2740	80	14	M10	M10	10,5	16,5	M10	9	13,5	M8	11	16,5	M10

Rozměry
d₁	h₁	h₂	h₃	h₄	l₂	l₃	m₁	m₂	m₃	m₄	m₅	m₆	m₇
18	28	29	1	14,5	3x b + l₁	81	2x b + l₁	68	-	20	-	20	18
25*	52	54	2	27	3x b + l₁	130	2x b + l₁	114	97	30	35	30	42
30	52	54	2	27	3x b + l₁	130	2x b + l₁	114	92	30	35	30	42
40	60	63	3	31,5	3x b + l₁	180	2x b + l₁	160	138* / 132	39	38	39	52* / 62
50	72	76	4	38	3x b + l₁	206	2x b + l₁	184	150	46	50	46	62
60	86	90	4	45	3x b + l₁	240	2x b + l₁	216	185	55	60	55	74

* pouze pro verze a = 2ST / 2ED

Objednací kód: PD1E - d₁ - a - l₁ - r - p - z₁ - z₂ | Příklad objednání: PD1E-30-2ST-700-RH-1-D-B

PD1E... přesná dvoutrubková jednotka

d₁... průměr trubky

a... materiál

1ST = kluzné vedení / trapézový šroub

• Vodicí trubky: Ocel (pochromovaná)

• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné

• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

1ED = kluzné vedení / trapézový šroub

• Vodicí trubky: AISI 304 (leštěné)

• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné

• Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)

2ST = lineární pouzdra / trapézový šroub (pouze pro d1 = 25 a d1 = 40)

• Plné vodicí hřídele: Ocelové (leštěné a tvrdě pochromované)

• Koncové díly / vodicí prvky: Hliník (CNC frézované díly)

• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

2ED = lineární pouzdra / trapézový šroub (pouze pro d1 = 25 a d1 = 40)

• Plné vodicí hřídele: Nerezová ocel (indukčně kalená a leštěná)

• Koncové díly / vodicí prvky: Hliník (CNC frézované díly)

• Vřeteno s trapézovým / jemným závitem: Nerezová ocel AISI 303 (s kuličkovým ložiskem)

l₁... zdvih

r... směr stoupání závitu šroubu

RH = pravý závit

RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.

LH = levý závit

LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.

p... stoupání šroubovice

z₁... čep 1 (možnosti naleznete níže)

z₂... čep 2 (možnosti naleznete níže)

d₁	Ø šroubu	Stoupání šroubovice		Ø čepu	Délka čepu B	Délka čepu C	Délka čepu D	Volitelná délka čepu
d₁	Ø šroubu	Trapézový závit	Jemný závit, metrický	d₂	l₄	l₅	l₆	l₇
18	10	3	1	6	16	30	46	16...46
25	14	4	1	8	16	36	52	16...67
30	14	4	1	8	16	36	52	16...67
40	20	4	1	12	17	42	59	17...74
50	20	4	1	12	18	42	60	18...75
60	24	5	1,5	14	19	42	61	19...76

Čep z₁

Čep
z₁
B	Čep pro ruční kolo	D	Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d₁=18)	Gxx	Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l₇)

Hxx	Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l₇)

Čep z₂

Čep
z₂
A	Bez čepu	B	Čep pro ruční kolo	C	Čep pro ukazatel polohy (nutnost distanční desky pro d₁=18)

D	Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d₁=18)	Gxx	Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l₇)	Hxx	Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l₇)

KOMPLETNÍ KATALOG

KATALOGOVÝ LIST

3D konfigurace (CAD)

Nebo v případě zájmu na vyžádání zde

Dvoutrubkové jednotky s jedním vodícím prvkem

Výstupní hřídel lineární jednotky	Fx [N]	Fy [N]			Fz [N]			Mx	My	Mz
Výstupní hřídel lineární jednotky	l = 500	l = 500	l = 1000	l = 1500	l = 500	l = 1000	l = 1500	[Nm]	[Nm]	[Nm]
18	425	215	110	-	105	80	-	22	35	40
30	850	1100	900	550	600	350	150	100	100	100
40	1100	3700	2800	1400	2100	600	180	150	140	170
50	1900	3850	2400	2100	3100	700	200	180	220	290
60	2700	6900	5700	5100	6300	2800	360	320	350	500

Dvoutrubkové jednotky se dvěma vodícími prvky

Výstupní hřídel lineární jednotky	Fx [N]	Fy [N]			Fz [N]			Mx	My	Mz
Výstupní hřídel lineární jednotky	l = 500	l = 500	l = 1000	l = 1500	l = 500	l = 1000	l = 1500	[Nm]	[Nm]	[Nm]
18	425	290	180	-	140	105	-	42	50	75
30	850	1550	1300	800	700	550	250	150	150	200
40	1100	6400	3400	1900	2400	750	280	180	210	260
50	1900	7500	5100	2700	3400	850	340	250	350	530
60	2700	11500	9500	8200	7500	3100	610	550	650	980

Průhyb / pružná deformace:

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.

td3

td4

Popis:

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.

pr mon 1
