MN - systems Lineární technika Kombinované kladky a profily Kombinované kladky Kombinované kladky série Alfa-SpeedPAS...0200

PAS...0200

- Typ: 0200 / axiálně pevná - nenastavitelná
- 2 velikosti
- Běhoun kladky s povlakem z Polyamidu
- Radiální nosnost: od 2,50 kN - 6,00 kN
- Axiální nosnost: od 0,90 kN - 1,30 kN
- Dostupné průměry: 101,20 mm / 125,00 mm
- Vhodné pro U-profil / typ UPxxx.0730
- Dostupné příslušenství: montážní desky typ BQ / BR

- Rychlost až 5 m/s
- Nízký valivý odpor
- Hladký pohyb a tichý pohyb
- Vysoká zátěžná kapacita
- Teplotní odolnost -30°C ~ +80°C
- Chemická odolnost

Příklad objednání:
PAS 100.0200 (pouze kladka)
PAS 100.0200/BQ1000 (kladka se čtvercovou deskou)
PAS 100.0200/BR1100 (kladka s obdélníkovou deskou)

Základní popis:

Kladka série ALFA-SPEED PASxxx.0200 je verze s radiálním a axiálním vedením, která je vhodná zejména pro dynamické aplikace. Materiál běhounu z Polyamidu díky svým vlastnostem zaručuje hladký pohyb a tichý chod i v náročných podmínkách použití a to hlavně v aplikacích, kde je vyžadována chemická odolnost vůči alkoholu, solím, tukům a určitým kyselinám a zásadám ve zředěných koncentracích. Je axiálně pevná - nenastavitelná. Pro každý rozměr kladky Alfa-Speed je určen odpovídající U-profil (UPxxx.0730). Kladky jsou k dispozici v provedení s přírubou, která může být čtvercová nebo obdélníková. V závislosti na zatížení je tato kladka k dispozici v různých velikostech.

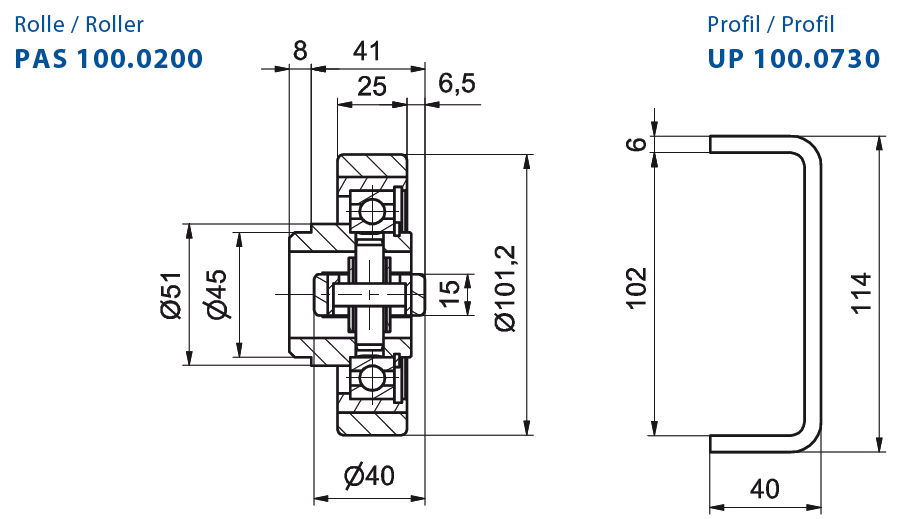

Kladka ALFA-SPEED PAS 100.0200 ... F_R = 2,50kN / F_A = 0,90kN / Ø = 101,2mm

Profil ALFA-SPEED UP 100.0730

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

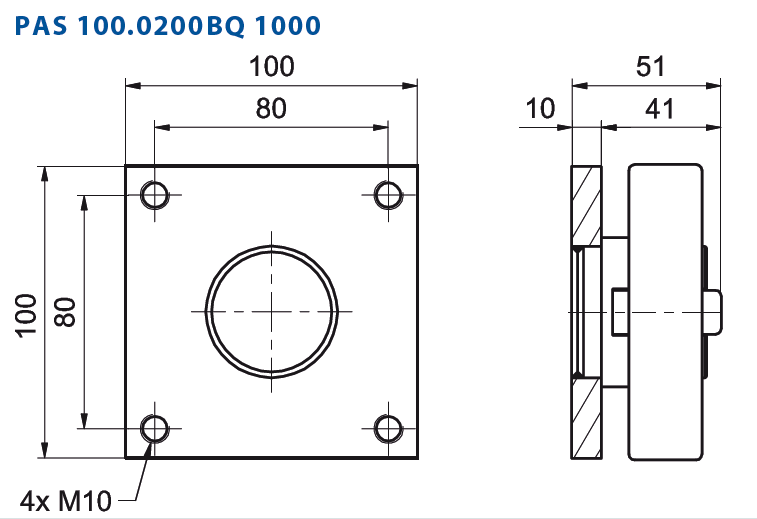

Kladka se čtvercovou přírubou ALFA-SPEED PAS 100.0200/BQ1000 ... F_R = 2,50kN / F_A = 0,90kN / Ø = 101,2mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

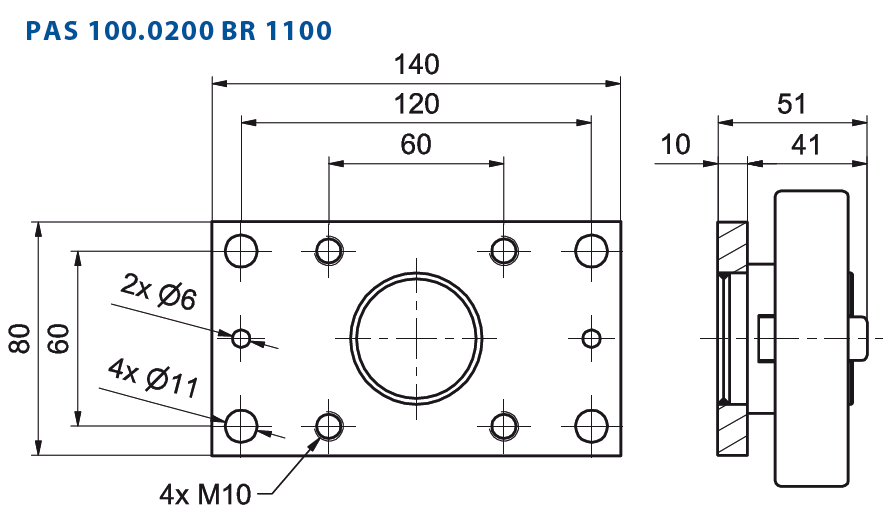

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 100.0200/BR1100 ... F_R = 2,50kN / F_A = 0,90kN / Ø = 101,2mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

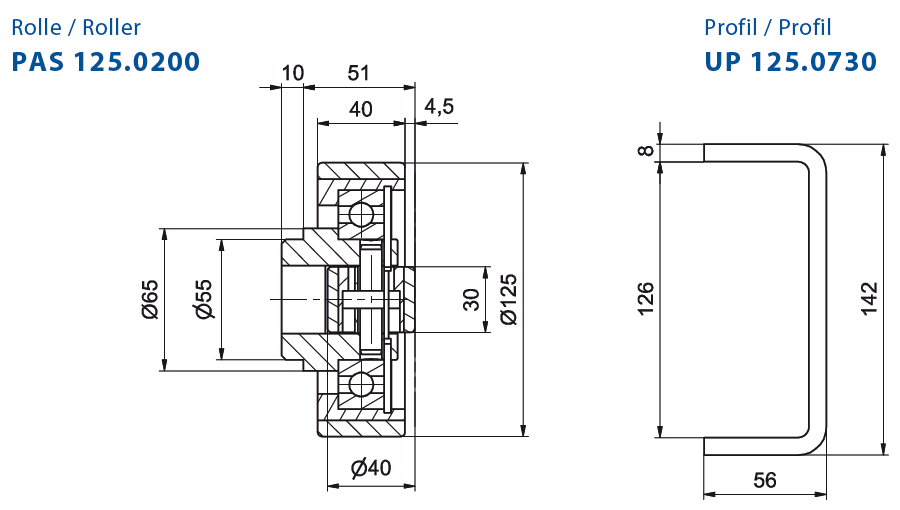

Kladka ALFA-SPEED PAS 125.0200 ... F_R = 6,00kN / F_A = 1,30kN / Ø = 125,0mm

Profil ALFA-SPEED UP 125.0730

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

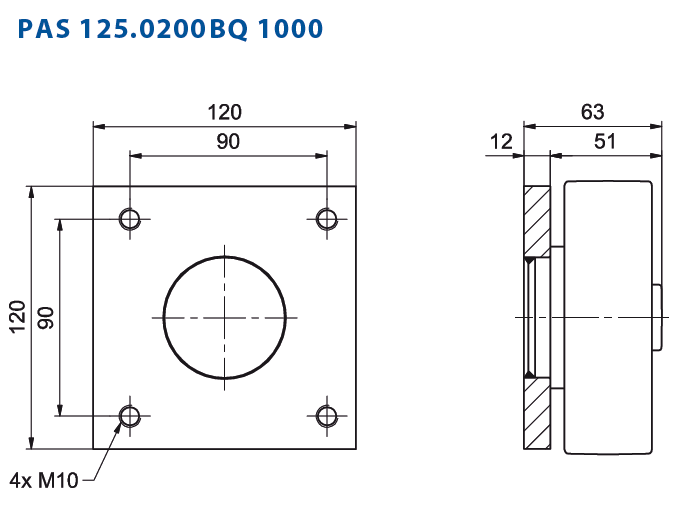

Kladka se čtvercovou přírubou ALFA-SPEED PAS 125.0200/BQ1000 ... F_R = 6,00kN / F_A = 1,30kN / Ø = 125,0mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

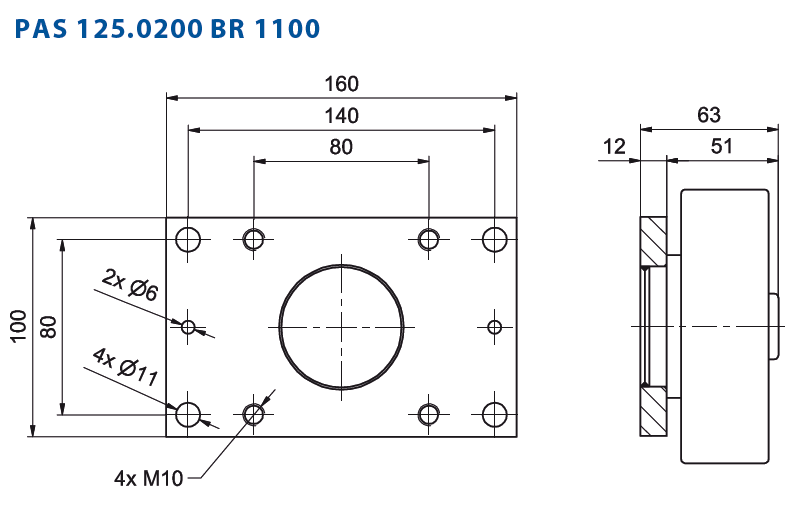

Kladka s obdélníkovou přírubou ALFA-SPEED PAS 100.0200/BR1100 ... / F_R = 6,00kN / F_A = 1,30kN / Ø = 125,0mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

KOMPLETNÍ KATALOG

KATALOGOVÝ LIST SÉRIE ALFA-SPEED / POLYAMID

Kombinované kladky ALFA-SPEED PASxxx.0200 + příslušenství 3D Model (CAD)

Profil UPxxx.0730 3D Model (CAD)
