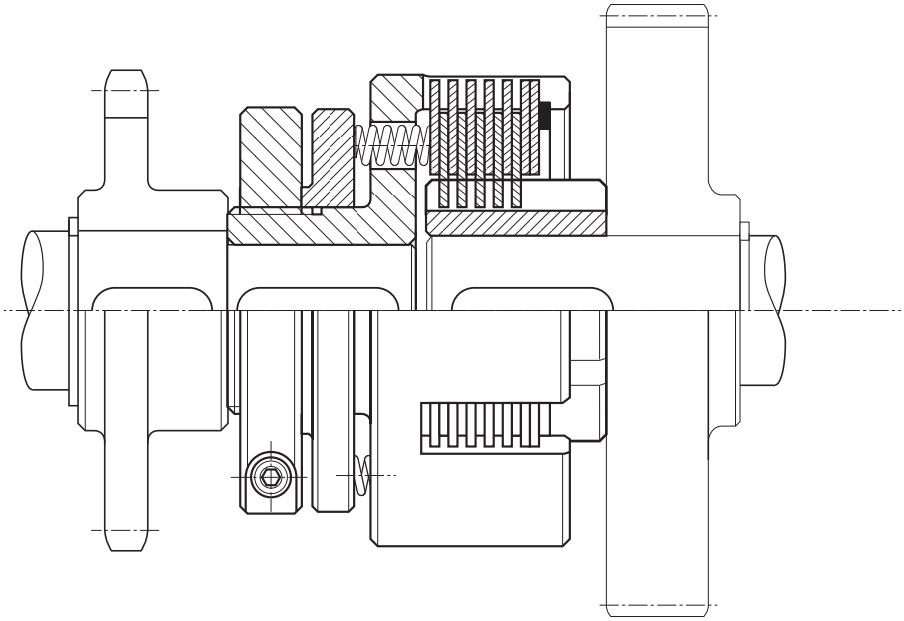

Vícedisková spojka s omezením krouticího momentu
- Pro aplikace v olejové lázni; pro suché aplikace viz model "BF"
- Použitelné pro spojení mezi hřídelem a řemenicí nebo korunovým kolem, které se připevní k pouzdru misky (10)
- Kalibrace se nastavuje pomocí závitové kroužkové matice (2), která ovládá řadu pružin (3), které stlačují disky
- Statický moment (Ms) od 2 do 600 Nm

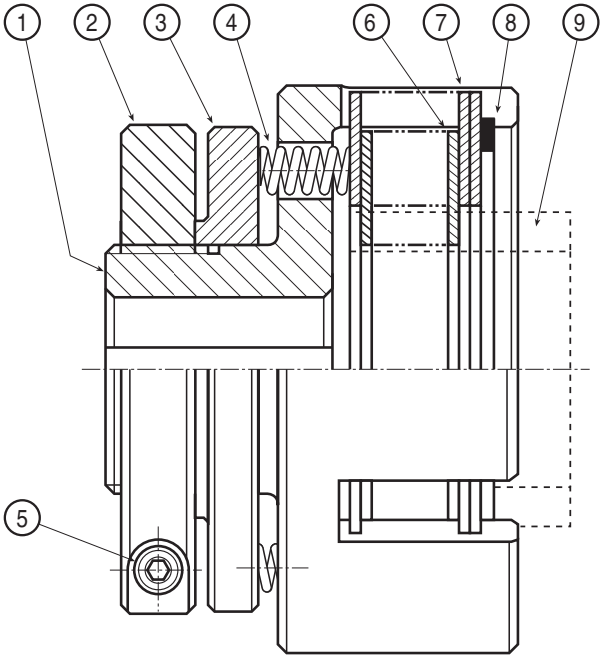

1. DOMEK HRNCE / TĚLA
2. SEŘIZOVACÍ KROUŽEK
3. OPĚRNÝ KROUŽEK
4. PRUŽINA
5. ŠROUB POJISTNÉHO KROUŽKU
6. VNITŘNÍ DISK
7. VNĚJŠÍ DISK
8. POJISTNÝ KROUŽEK
9. NÁBOJ (NA VYŽÁDÁNÍ)
