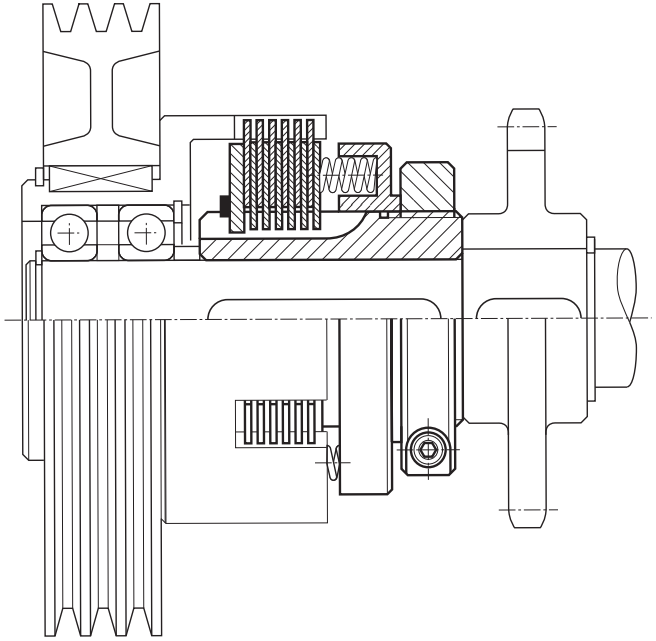

Vícedisková spojka s omezením krouticího momentu
- Použitelné pro spojení mezi hřídelem a řemenicí nebo korunovým kolem, které má být připevněno ke skříni (10)
- Kalibrace se nastavuje pomocí závitové kroužkové matice (2), která ovládá řadu pružin (3), které stlačují disky.
- Statické momenty (Ms) od 2 do 600 Nm
1. NÁBOJ
2. SEŘIZOVACÍ KROUŽEK
3. PRUŽINA
4. OPĚRNÝ KROUŽEK
5. HLAVNÍ DESKA
6. VNĚJŠÍ DISK
7. VNITŘNÍ DISK
8. ŠROUB POJISTNÉHO KROUŽKU
9. POJISTNÝ KROUŽEK
10. DOMEK HRNCE / TĚLA (NA VYŽÁDÁNÍ)
