Spojka s omezovačem točivého momentu s třecími kroužky a pružnou spojkou
- Pro suché aplikace

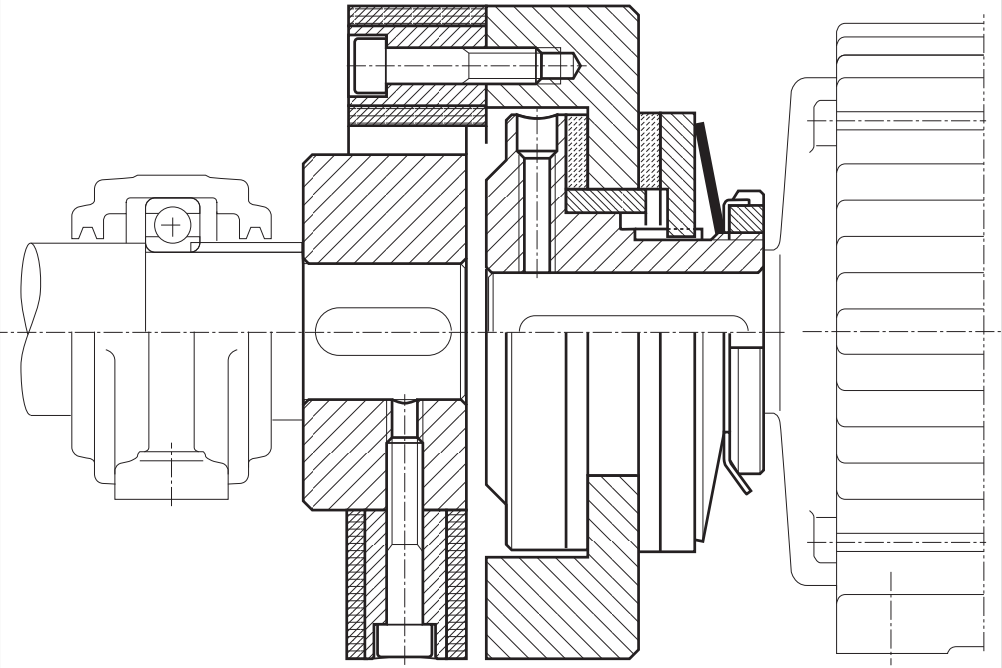

- Užitečné pro spojení dvou ne zcela vyrovnaných hřídelů
- Úhly pružnosti v radiálním, úhlovém a axiálním směru jsou specifikovány podle velikosti
- Kalibrace se nastavuje pomocí kroužkové matice (6), která ovládá talířovou pružinu (4), která stlačuje třecí obložení (2)
- Statické momenty (Ms) od 2 do 2400 Nm

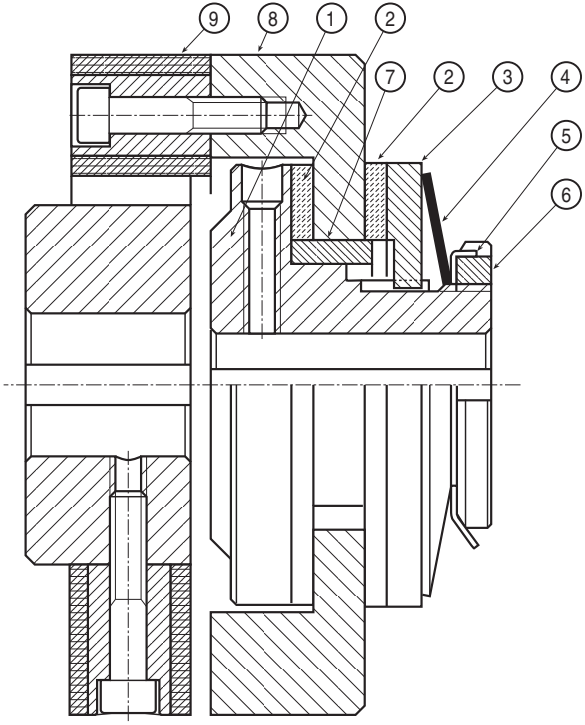

1. NÁBOJ
2. TŘECÍ KROUŽEK
3. OPĚRNÝ KROUŽEK
4. TALÍŘOVÁ PRUŽINA
5. POJISTNÁ PODLOŽKA
6. SEŘIZOVACÍ KROUŽEK
7. POUZDRO
8. SPOJOVACÍ PŘÍRUBA
9. PRUŽNÁ SPOJKA
