Omezovač točivého momentu s třecími kroužky
- Pro suché aplikace

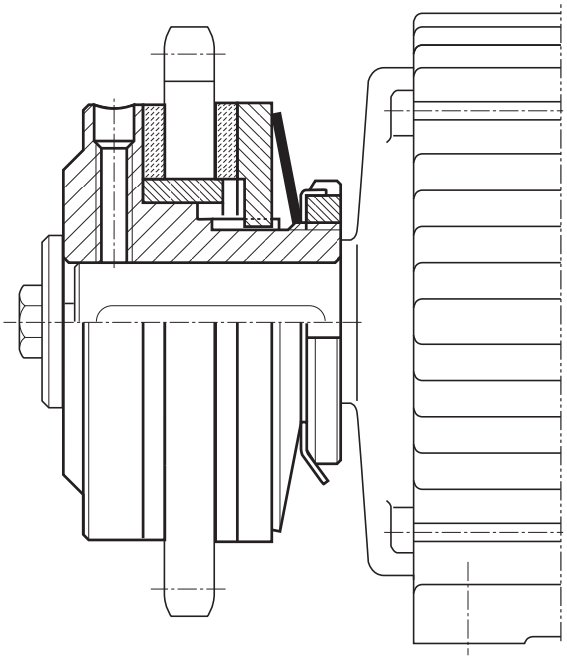

- Používá se pro spojení mezi hřídelem drážkovaným k náboji (1) a řemenicí nebo korunovým kolem namontovaným mezi třecími kroužky (2)
- Kalibrace se nastavuje seřizovacím kroužkem (6), který ovládá talířovou pružinu (4), která stlačuje třecí obložení (2)
- Statické momenty (Ms) od 2 do 2400 Nm

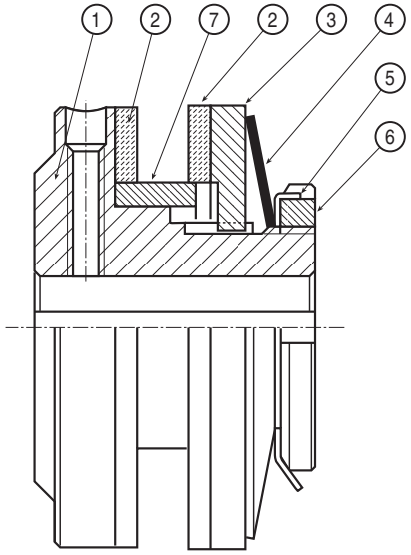

1. NÁBOJ
2. TŘECÍ KROUŽEK
3. OPĚRNÝ KROUŽEK
4. TALÍŘOVÁ PRUŽINA
5. POJISTNÁ PODLOŽKA
6. SEŘIZOVACÍ KROUŽEK
7. POUZDRO
8. SPOJOVACÍ PŘÍRUBA
9. PRUŽNÁ SPOJKA
