MN - systemsDopravníkové komponentyKuličkové jednotky a komponentyKola a kladkyOMNICASTER kladkyOC30 | OC30F

Vlastnosti:

brzdaodtokkontaktrychlostteplota

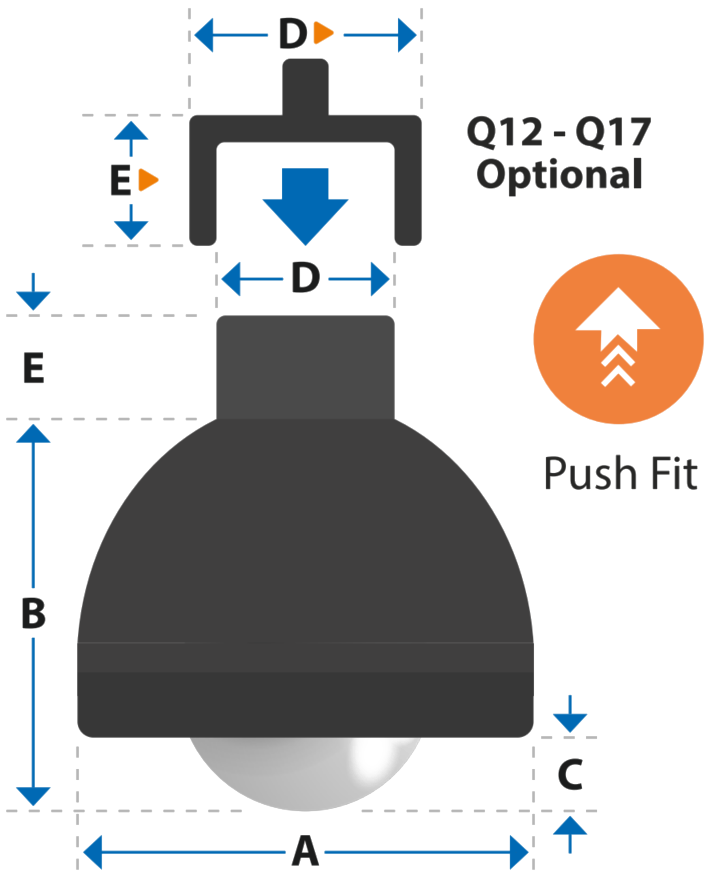

Specifikace kladky:

OC30

fixing1

3

Typ Únosnost (kg) Rozměry (mm)
Kulička Ø A B C D
 D* E E*
OC30 30 35 63,8 53,5 9 25 32 13 18
OC30F 30 35 63,8 52 7,5 25 32 13 18

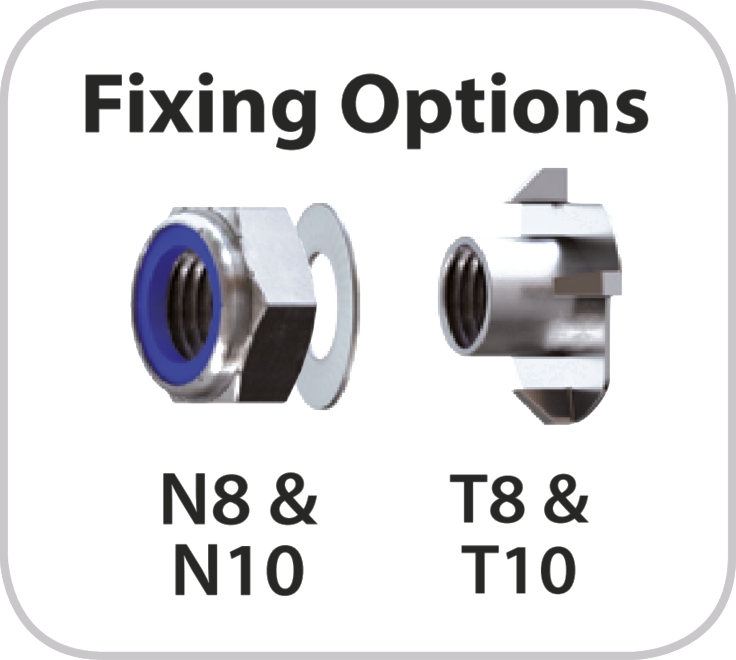

Montážní soupravy:

1

Typ OC30 | OC30F
 OC35 | OC50 | OC55 | OC55B OC100 | OC100B
T8 N8 T10 N10 T12 N12
A 22,2 14,4 16 25 18,9 20 27 21,1 24
B 9,1 13 8 11,2 17 10 14 19 12
C 11 8 1,6 13,1 10 2 14 12 2,5
D M8x1,25 M8x1,25 M8x1,25 M10x1,5 M10x1,5 M10x1,5 M12x1,75 M12x1,75 M12x1,75
E 1,3 - - 1,4 - - 1,8 - -
Obrázek wood nut fixing wood nut fixing wood nut fixing
