MPU...08..

- Typ: MPU xxx.08xx
- 5 velikostí
- Materiál: S355 J2G3 (UNI FE 510-C)
- Maximální délka v jednom kuse 12 m

Příklad objednání:
MPU 165.0810 / L=2000mm

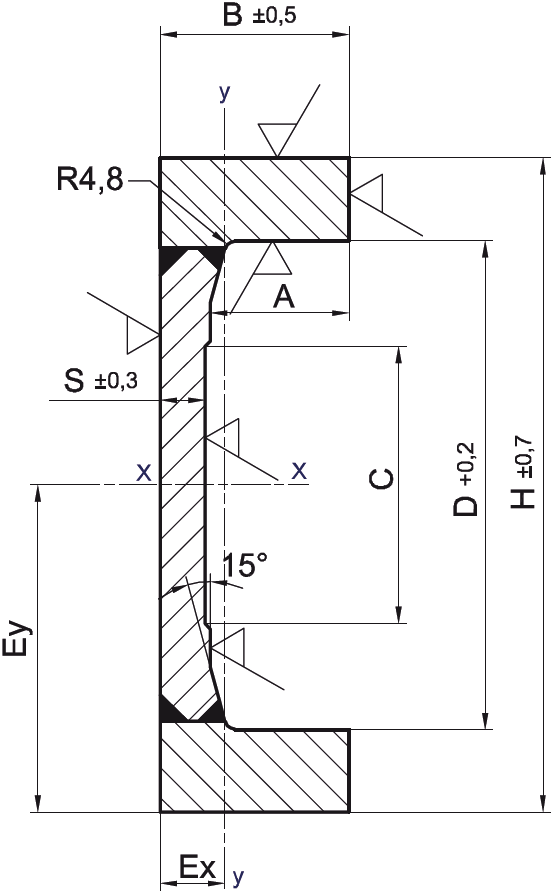

Specifikace vodícího profilu MPUxxx.08xx:

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)
Velikost	Provedení	H	B	D	C	S	W_x	W_y	I_x	I_y
MPU 165	.810	230	75,5	165,4	80	18	383	87	4410	174
MPU 190	.816	255	77	190,4	80	22	598	167	7631	434
MPU 220	.818	295	85	220,4	125	20	856	231	12632	672
MPU 250	.828	344	94	250,4	125	26,5	1358	344	23371	1117
MPU 280	.842	394	114	280,4	125	26,5	2156	577	42473	2354
